挖掘机用格栅式铲斗结构设计

在矿山剥离、河道清淤、建筑垃圾分拣这类需要同时完成物料挖掘与粒度筛分的作业场景里，常规封闭式铲斗往往需要额外搭配筛分设备才能完成物料分级，作业流程长、设备转场成本高，格栅式结构的铲斗正是针对这类工况开发的专用工作装置。这类铲斗在作业时，小于格栅间隙的细料、泥水会在挖掘、举升过程中从栅条间隙自动漏出，仅保留块度符合要求的物料，无需额外筛分工序就能直接完成物料的初步分选，在河道清理卵石、拆迁现场分拣混凝土块、矿山筛分矿料的场景中，作业效率比常规封闭铲斗提升40%以上。

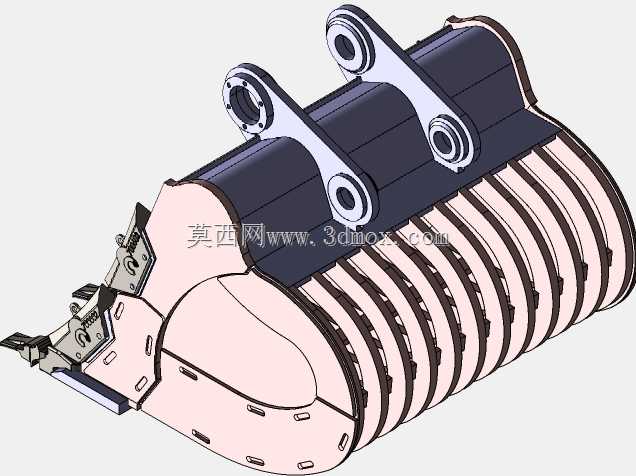

从结构设计逻辑来看，这款铲斗的上部保留了与挖掘机斗杆、摇杆连接的标准铰接耳板结构，两组共四个铰接孔的孔位公差、轴径尺寸完全匹配对应吨位挖掘机的工装连接尺寸，安装时无需对斗杆端的连接结构做任何改造，直接替换原有标准铲斗即可完成换装，铰接部位的衬套预留了润滑脂注油通道，可在日常保养时直接加注润滑脂，降低铰接副的磨损速率。铲斗的斗唇部位采用了加厚的耐磨板结构，斗齿座的焊接位置经过受力优化，挖掘时斗齿能率先切入料堆，降低整个铲斗的切入阻力，斗齿采用可更换式结构，磨损后仅需更换斗齿即可，无需对斗母体进行补焊修复，降低现场维护的工作量。

栅条部分采用了纵向排布的耐磨钢条结构，栅条之间的间隙根据常用作业场景的物料粒度做了优化，既保证筛分效率，又避免大块符合要求的物料从间隙漏出，栅条的截面采用了上窄下宽的梯形结构，物料下落时不会卡在栅条间隙中，减少作业过程中的人工清理频次。铲斗的侧刃部分做了向外的倾斜延伸，在修坡、整平时能获得更宽的作业面，侧刃同样采用耐磨钢板焊接，长时间与岩壁、硬土摩擦也不会出现快速磨损变形的问题。

从安装边界来看，这款铲斗的整体宽度适配15-20吨级挖掘机的作业范围，上部铰接点的中心距、斗杆连接端的开档尺寸与对应吨位机型的工装参数完全匹配，举升过程中不会与斗杆、动臂的结构件发生运动干涉，铲斗的翻转角度范围满足常规挖掘、卸料的动作要求，卸料时栅条结构不会出现物料卡滞导致的卸料不净问题。在受力结构设计上，栅条背部焊接了横向的加强筋板，避免挖掘硬料时栅条受侧向力出现弯曲变形，铰接耳板与斗母体连接的部位做了圆弧过渡的加强结构，挖掘时的冲击力能均匀分散到整个斗母体上，不会出现耳板根部应力集中开裂的问题。

实际作业过程中，这类格栅铲斗在处理含水量较高的土方、夹带泥沙的卵石时，泥水和细沙会在举升过程中快速漏尽，卸出的物料无需额外沥水，可直接用于回填或者后续加工；在建筑垃圾分拣作业中，破碎后的混凝土块里夹杂的沙土、碎渣会从栅隙漏出，留下的混凝土块可直接进入破碎设备再利用，省去了单独筛分的环节。设计过程中针对栅条的磨损问题做了专项优化，栅条的迎料面堆焊了耐磨层，使用寿命比普通钢板制作的栅条提升两倍以上，针对不同作业需求，还可以通过更换不同厚度的垫片调整栅条间隙，适配不同粒度的物料筛分需求，无需更换整个铲斗就能适配多种作业场景。
