钢管桁架式赛车车架管框架结构设计

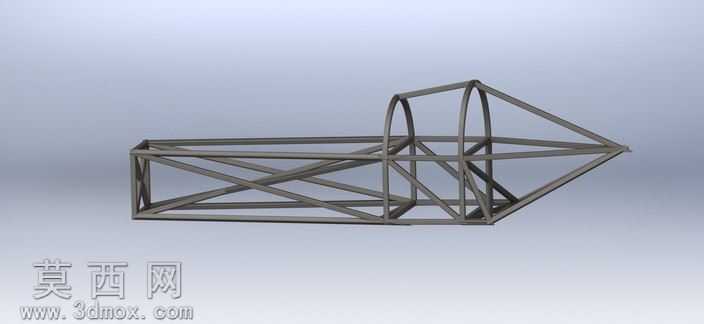

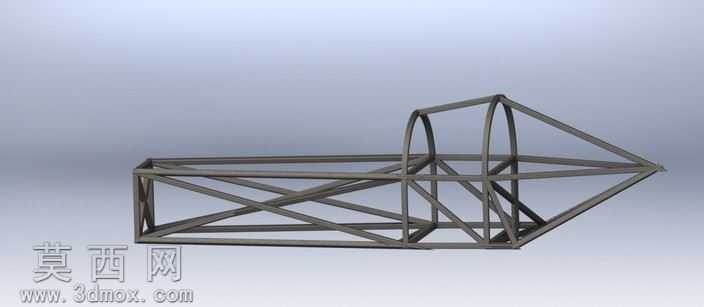

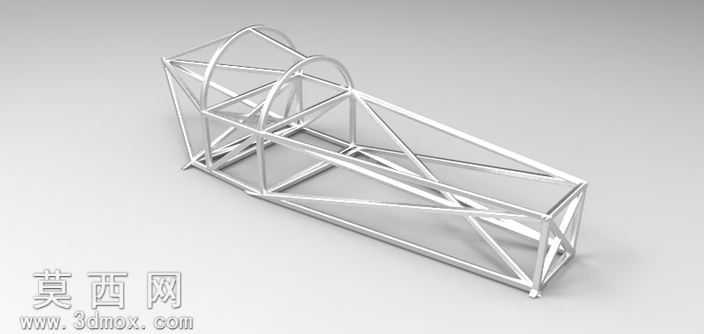

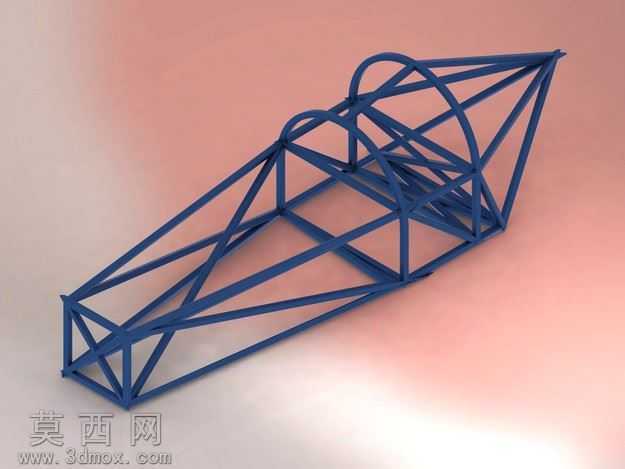

本作品为空间钢管桁架式承载管框架结构，采用三维参数化建模软件完成整体结构的搭建，建模过程中以空间中心线为骨架基准，逐段定义每根管材的路径走向、管径规格与壁厚参数，通过扫描特征生成每根杆件的实体结构，再对杆件交接位置做布尔合并处理，还原焊接节点的连接形态，保证结构的几何连续性。建模阶段同步考虑了管材的弯折工艺可行性，对大曲率弯折的管材预先设置了合理的弯曲半径，避免出现工艺无法实现的锐角弯折结构。渲染阶段采用哑光金属材质模拟冷轧钢管的表面质感，搭配浅灰色渐变背景突出框架的空间结构层次，通过三点布光方案在杆件表面形成均匀的明暗过渡，清晰展现每根杆件的空间位置与交叉关系，同时在节点位置做了轻微的倒角处理，弱化钢管切割后的尖锐边缘，让整体渲染效果更贴近真实焊接车架的视觉表现。结构设计上采用三角形稳定桁架布局，前部为锥形碰撞吸能区，通过多组斜向杆件形成渐进溃缩的结构基础，中部为乘员舱核心承载区，通过环形框与交叉斜撑形成高刚性的封闭笼式结构，能够为内部空间提供充足的防护支撑，后部为动力总成安装区，预留了动力单元、传动部件的安装点位与连接接口，底部设置多组横向与纵向的贯通杆件，提升整体框架的抗扭刚度。设计过程中以轻量化与高刚性的平衡为核心思路，在受力集中的节点位置加密斜撑杆件，在受力较小的区域适当简化杆件布局，在保证整体结构强度、抗扭性能满足使用要求的前提下，尽可能减少冗余管材的使用，降低整体框架的自重。当前模型已完成主体结构的搭建，后续可根据实际安装需求对局部杆件的位置、焊缝的细节做进一步修剪调整，适配不同部件的安装空间要求，也可在此基础上添加安装支架、连接耳片等附属结构，完成整套承载框架的细化设计。
