无外挂装饰幻影F1战斗机简化数模

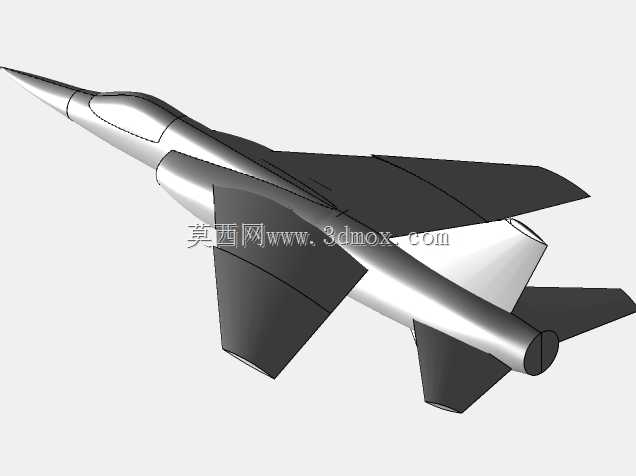

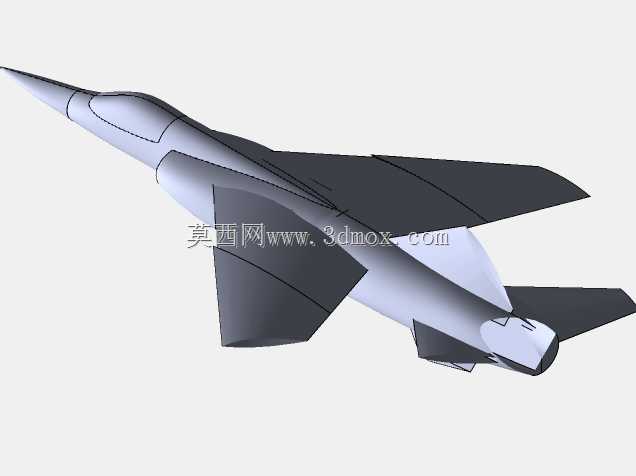

　　该数模还原了幻影F1战斗机的基础气动外形，省略了机炮口、天线、外挂挂架、座舱内饰等非核心装饰结构，整体曲面连续无破面，可直接导入流体仿真软件开展计算工作。在实际工程应用中，这类简化外形数模多用于航空领域的基础气动特性验证，比如院校开展亚音速阶段升阻特性教学演示、航空爱好者做概念改装的基础载体、小型航模设计阶段的外形参考，也可作为虚拟仿真场景中的航空器素材使用，不需要额外做几何清理就能划分结构化网格，大幅减少前处理的工作量。从设计思路来看，建模时优先保证机身中轴线、机翼安装角、尾翼相对位置、进气道唇口轮廓、尾喷管截面这些影响气动计算结果的关键尺寸精度，机身采用截面放样的方式构建，沿航向设置了27个控制截面，

　　每个截面的轮廓点严格对应实机的理论外形数据，机翼采用双凸对称翼型，根梢比、后掠角、上反角均匹配实机的量产状态参数，垂尾与平尾的相对位置完全贴合实机的气动布局，没有做随意的比例缩放。全机的外形尺寸严格参考实机的公开参数，机身总长15.3米，翼展8.4米，机高4.5米，机翼面积25平方米，建模时将机身的安装基准设置在机头最前端点与机身轴线的交点处，所有翼面的安装基准面均与机身轴线保持对应夹角，机翼前缘后掠角为47度，平尾安装位置在机身尾部两侧，与机翼的垂直间距为1.2米，垂尾高度为1.8米，尾喷管出口直径为0.9米，进气道位于机身两侧，进气口截面为半圆形，唇口半径为0.15米，这些尺寸边界完全满足CFD计算的几何精度要求，

　　不会因为外形偏差导致仿真结果出现量级误差。在结构细节处理上，座舱盖采用一体化曲面构建，与机身蒙皮的衔接处做了G2连续处理，没有多余的台阶与缝隙，避免在流体计算中出现不必要的局部涡流干扰，机身尾部的尾喷管做了等直段简化，没有加力燃烧室内部的复杂结构，适合做外流场的计算场景，如果需要开展内流场耦合计算，也可以基于现有模型快速补充内部流道结构。机翼与机身的衔接处做了翼身融合过渡，没有生硬的直角拼接，还原了实机的翼身整流设计，这部分曲面的曲率变化连续，在网格划分时不需要额外做几何修复。起落架部分在该简化模型中做了收置状态的曲面封闭处理，没有外露的起落架舱门与支柱结构，进一步降低了模型的曲面数量，提升仿真计算的效率。

　　这类无装饰的简化数模相比全细节模型，曲面数量仅为全细节模型的17%，在开展整机气动仿真时，网格划分效率能提升60%以上，计算收敛速度也更快，非常适合方案阶段的多轮迭代计算，不需要在非核心结构上浪费计算资源。在航模设计场景中，该模型的外形比例准确，可以直接提取各截面的轮廓线作为航模机身隔框的加工参考，机翼的翼型数据可以直接导出用于切割泡沫或者制作轻木骨架，尾翼的相对位置参数可以直接作为航模尾翼安装的定位基准，不需要反复调整比例与安装角度。在虚拟仿真场景中，该模型的曲面质量满足实时渲染的要求，不需要做减面处理就能直接导入三维引擎，作为场景中的军用航空器素材使用，机身的曲面UV可以快速展开，方便后续做涂装贴图的制作。建模过程中所有的曲面均采用参数化方式构建，后续如果需要调整机翼后掠角、机身长度、翼展尺寸等参数，只需要修改对应草图的尺寸参数就能快速生成新的外形，不需要重新构建整体曲面，具备较好的可修改性，能够适配不同场景下的改型需求。
