格鲁曼F-11虎超音速舰载战斗机外观结构

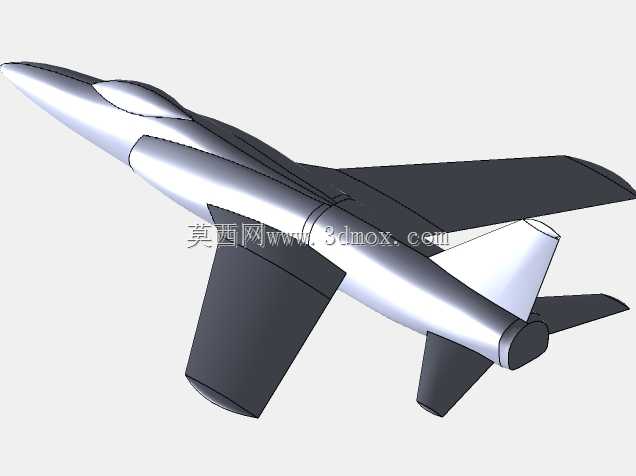

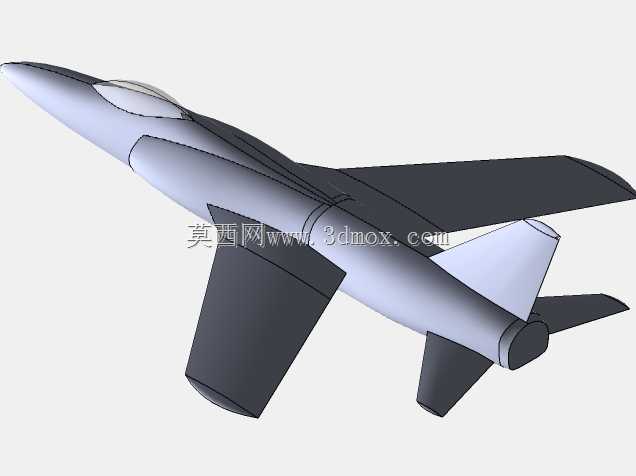

该三维结构还原的是一款曾列装海军航空兵的单座超音速舰载战斗机，整体气动布局围绕舰载起降、跨音速机动的核心需求搭建，机身采用半硬壳式流线构型，机头段做了尖锐修型以降低高速飞行时的激波阻力，座舱段整体隆起形成符合面积律的截面过渡，避免跨音速阶段出现阻力突增的问题。机翼采用后掠中单翼布局，翼根与机身中段做了一体化融合过渡，既能够降低翼身干扰阻力，也可以为机翼起落架的收纳预留足够的舱室空间，机翼后缘设置有独立的操纵面结构，可在飞行过程中配合尾翼完成滚转、俯仰姿态调整，同时机翼的折叠结构边界在模型中做了清晰的结构预留，能够匹配航母机库的停放尺寸要求，减少甲板与机库的占用空间。尾翼组采用常规布局，垂直尾翼带一定后掠角度，布置在机身后段上部，方向舵操纵面的铰接边界清晰，水平尾翼设置在机身尾部两侧，可独立偏转实现俯仰力矩的调整，尾喷口段做了等直径收敛过渡，匹配喷气式发动机的安装边界，能够为后续动力系统的结构适配提供准确的外形参考。从实际应用场景来看，这类机型的三维结构可用于航空科普教学中的结构演示，也能够作为飞行器设计专业课程中气动布局分析的参考样例，帮助设计人员理解早期超音速舰载机的布局设计逻辑，在航模制作领域，该模型的外形尺寸比例准确，可直接作为航模外壳加工的参照基准，匹配常见的涵道动力单元安装尺寸，减少外形测绘的工作量。设计过程中优先保证了气动外形的曲面连续性，机身各段的曲面衔接均做了G2连续处理，避免出现曲面折角影响气动仿真的计算精度，起落架舱的位置、座舱盖的轮廓线均与实机的结构位置保持一致，机身截面从机头到机尾的变化严格遵循面积律设计要求，在机翼安装位置的机身段做了适当的收腰处理，匹配跨音速飞行的减阻需求。整机的安装边界设计充分考虑了舰载使用的特殊要求，机身下部的结构预留了弹射牵引杆、尾钩的安装位置，起落架的结构高度匹配航母甲板起降的下沉率要求，机翼的展长尺寸控制在航母升降机的运载尺寸边界内，折叠后的机翼宽度可满足机库密集停放的空间要求。在结构细节处理上，机身表面的蒙皮分块线、检查口盖的位置均做了还原，能够为后续的细节深化设计提供基础参考，进气道布置在机身两侧，采用亚音速进气道构型，匹配战机的最大飞行速度区间，进气道的唇口做了圆滑修型，能够在大迎角飞行状态下保证进气效率，避免出现气流分离导致发动机工作不稳定的问题。
