袋式过滤器全套结构设计工程图纸

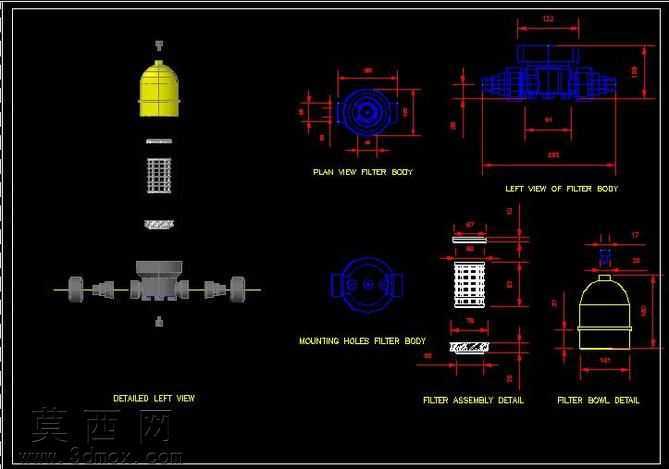

本套袋式过滤器设计图纸依托三维建模软件完成全参数化构建，建模过程严格遵循流体过滤设备的行业设计规范，从核心过滤腔体、滤袋支撑骨架到端盖密封结构、安装固定孔位均采用1:1真实比例还原，所有尺寸参数经过工程校验，可直接对接生产加工环节。建模阶段首先完成过滤器主体腔体的曲面构建，针对滤碗的圆弧过渡区域做了曲面连续性优化，避免应力集中问题，同时对滤袋支撑网的网格结构做了轻量化阵列处理，既还原真实支撑结构的通透特性，又控制了整体模型的面数，保证工程图导出与后续仿真操作的流畅性。材质配置上，针对过滤器不同部件的使用场景做了区分：主体过滤腔体采用耐腐蚀不锈钢材质，调整金属材质的粗糙度与反射参数，还原工业不锈钢的哑光金属质感；滤袋采用工业丙纶滤布材质，添加织物纹理贴图与轻微的凹凸质感，模拟滤材的多孔纤维特性；密封胶圈采用丁腈橡胶材质，调整材质的软质高光与漫反射参数，还原橡胶件的弹性视觉特征；紧固件采用镀锌碳钢材质，区分不同金属部件的色泽差异，提升整套图纸的辨识度。结构设计上，完整呈现了袋式过滤器的快拆式端盖结构、滤袋定位卡扣、进出水口对接法兰、底部排污接口以及安装固定孔位，同时通过爆炸视图清晰展示各部件的装配顺序与配合关系，多视角工程视图标注了关键装配尺寸、安装孔位间距、腔体壁厚参数、密封槽尺寸公差，可直接指导生产装配流程。设计思路围绕工业流体过滤的实际使用需求展开，在保证过滤腔体承压能力的前提下优化了内部流道结构，减少流体滞留死角，同时快拆端盖的结构设计可大幅缩短滤袋更换的操作时间，底部排污接口的位置设置可方便设备维护时的残液排出，安装孔位的标准化设计可适配多数工业管路的安装场景，整套设计兼顾了结构可靠性、安装便捷性与维护便利性，可用于工业循环水过滤、化工流体净化、油品除杂等多个场景的设备选型与生产参考。
