不锈钢折叠便携烧烤架结构设计

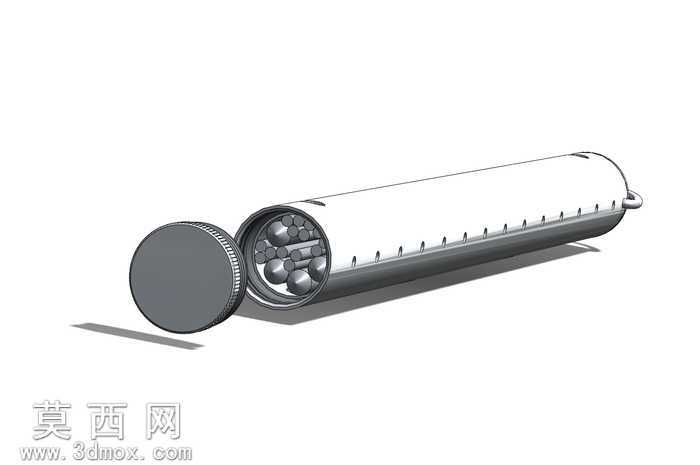

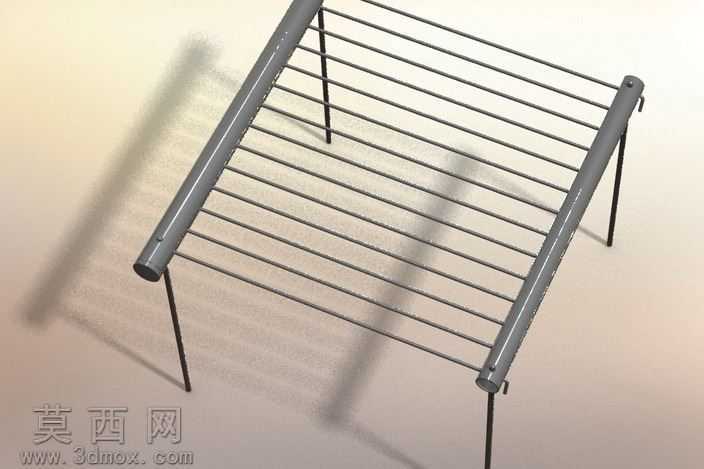

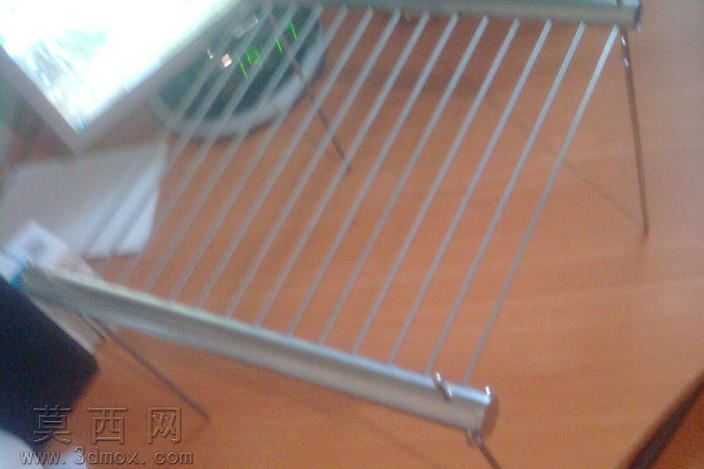

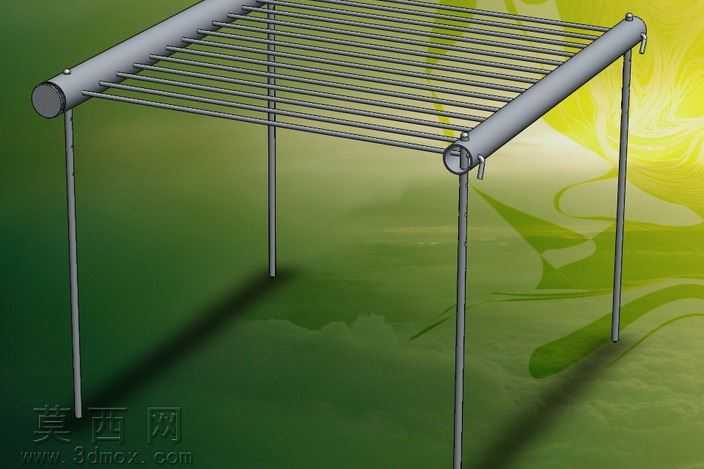

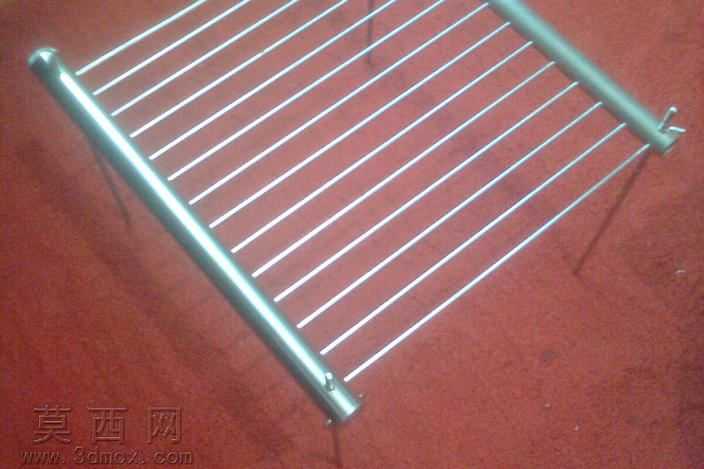

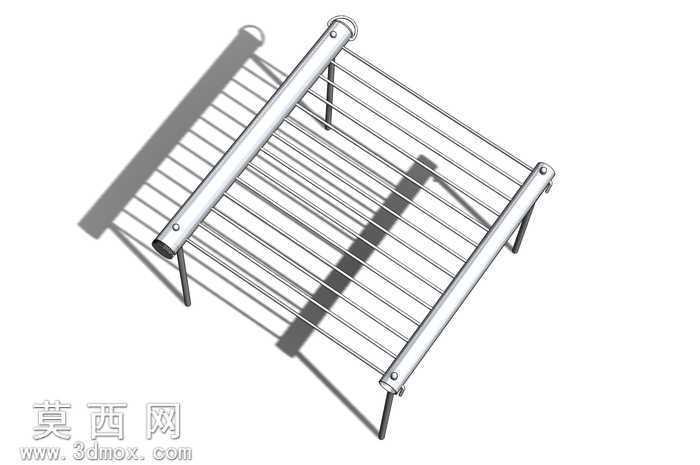

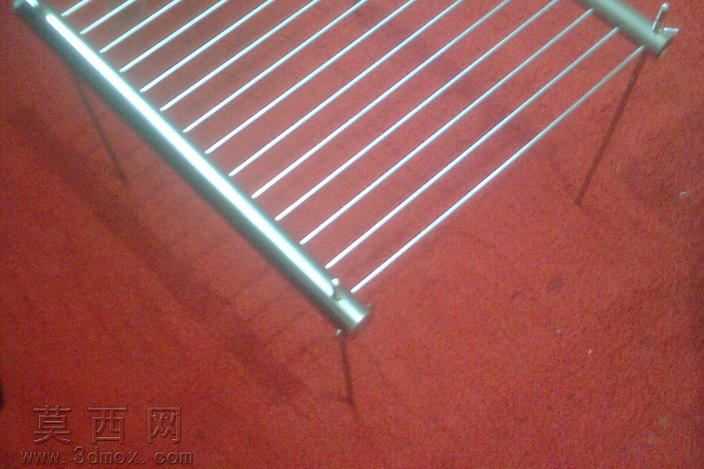

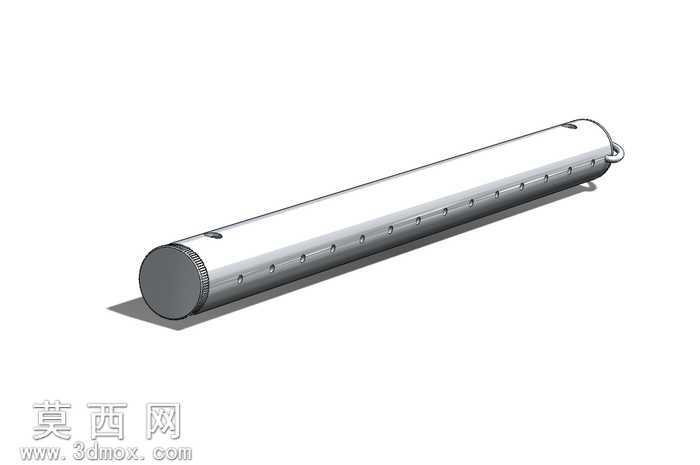

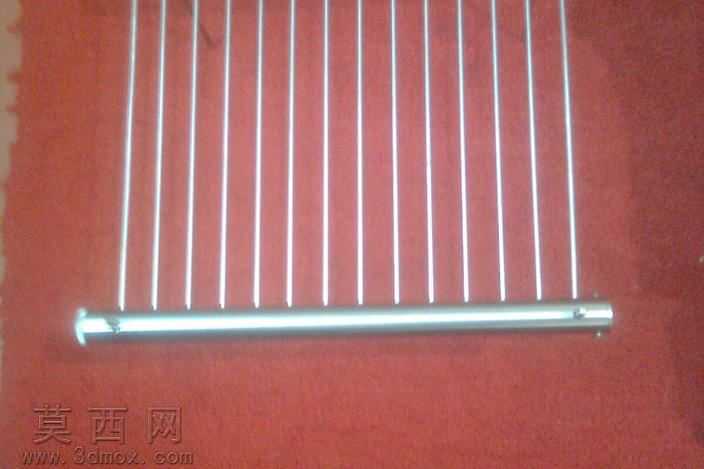

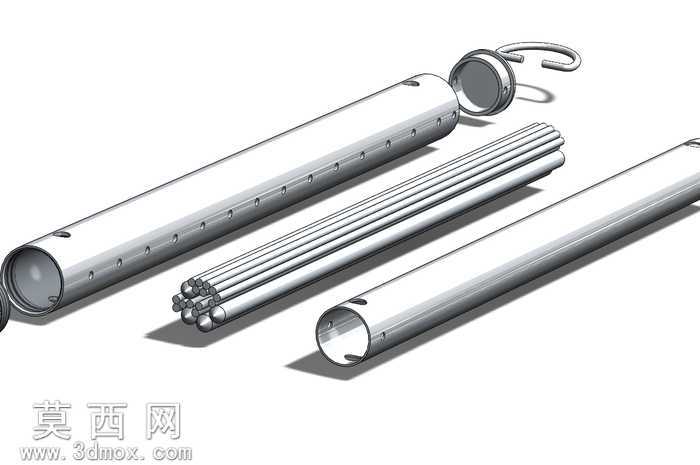

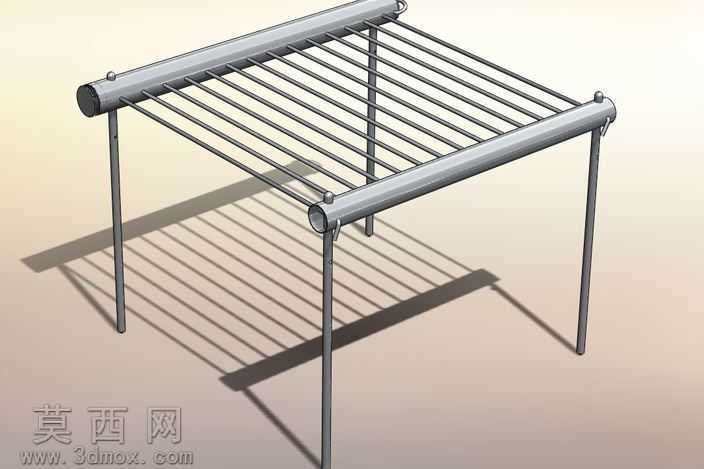

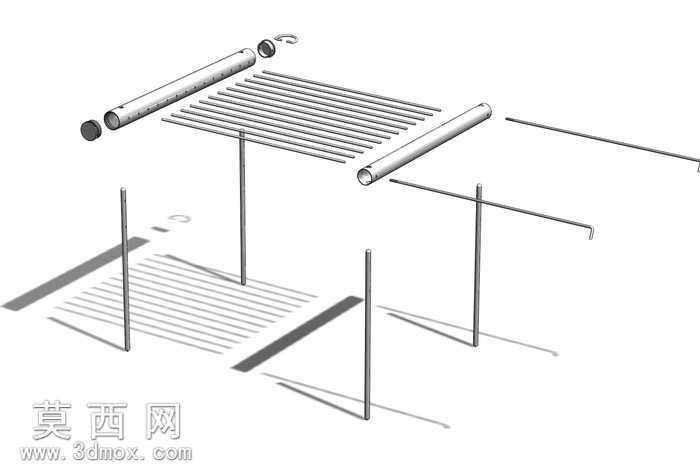

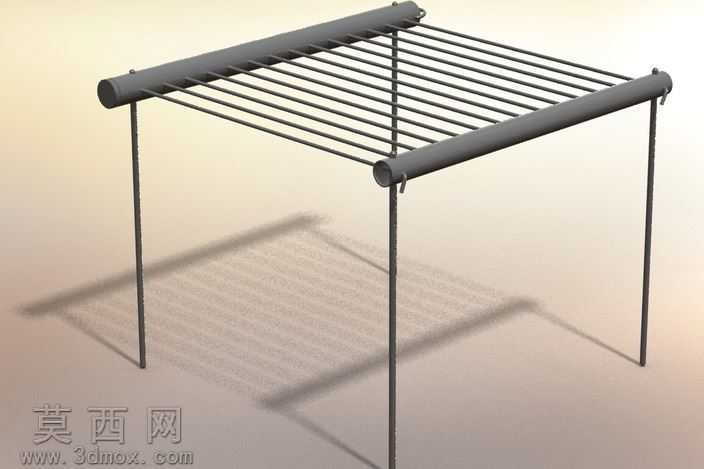

本作品为户外便携烧烤架的三维结构设计，采用SolidWorks完成全参数化建模，整体围绕轻量化、易收纳、结构稳固的核心需求展开设计。建模阶段首先对核心承载部件进行参数化绘制：两侧横向主支撑采用圆管型材结构，建模时通过拉伸凸台命令生成管体基础形态，再对管端的支腿连接位进行切除、倒角处理，预留支腿插接的限位结构，保证支腿装配后无松动晃动。烤网部分采用等距排列的实心圆钢栅条设计，建模时先绘制单根栅条的截面轮廓，通过线性阵列命令完成所有栅条的排布，再对栅条两端与主支撑管的连接位置进行配合约束，确保每根栅条间距均匀，既能够稳定承载食材，又可保证炭火热量均匀向上传递，避免局部过热导致食材烤焦。支腿部分采用细圆钢弯折成型设计，建模时通过扫描命令生成支腿的弯折形态，对支腿与主支撑管的插接端做收径处理，保证拆装顺畅的同时具备足够的配合紧密度，无需额外紧固件即可完成组装，大幅提升户外使用的便捷性。材质渲染阶段，所有金属部件均赋予哑光不锈钢材质，调整材质的反射粗糙度参数，还原不锈钢金属的细腻磨砂质感，同时对部件边缘做轻微的高光处理，体现金属加工的工艺精度；场景渲染时添加柔和的环境光与定向投影，清晰呈现烤架的结构层次与光影关系，直观展示产品组装后的实际形态。结构设计上充分考虑户外使用场景：整体无多余复杂连接件，所有部件均可拆解收纳，收纳后体积小巧便于放入露营背包；栅条间距经过反复参数调试，既可以避免小块食材掉落，又能保证炭火与食材的合理间距；支腿展开后形成稳定的四点支撑结构，受力均匀，可承载常规烧烤食材的重量，在不平整的户外地面也能保持较好的放置稳定性。设计过程中对所有配合部位做了公差预留，确保实际加工生产时部件能够顺利装配，同时对所有金属边缘做圆角处理，避免使用过程中划伤用户，兼顾实用性与使用安全性。
