实验室教学用龙门式数控机床结构模型

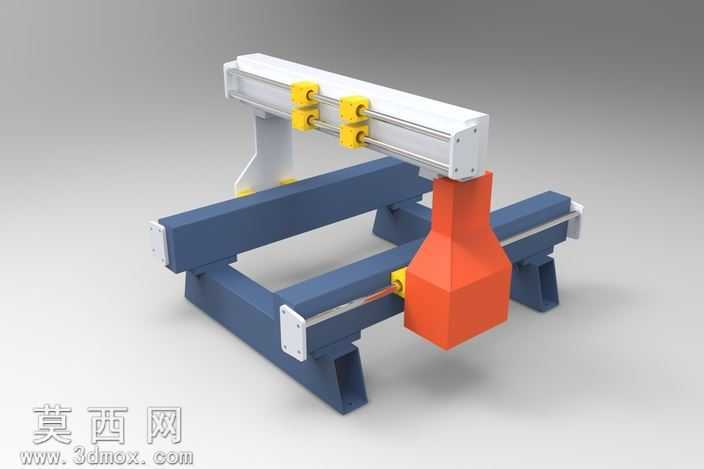

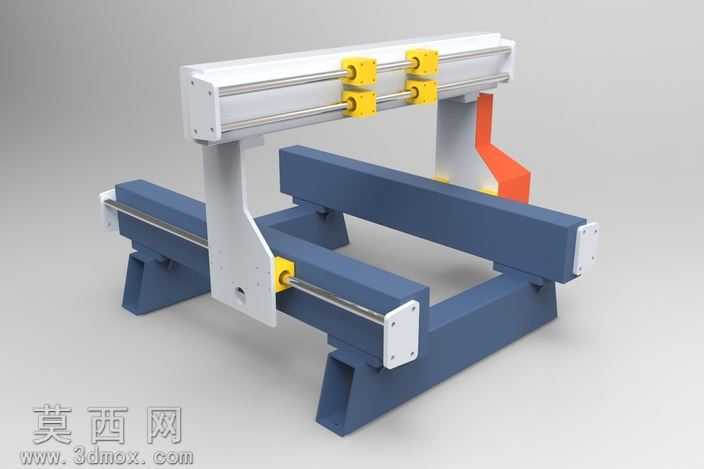

本模型为实验室教学场景使用的龙门式数控机床结构三维模型，整体采用模块化建模思路完成搭建，在三维建模过程中严格遵循数控机床的实际结构比例进行尺寸还原，确保各部件的装配关系完全符合真实机床的设计逻辑。建模阶段首先完成底部床身基座的搭建，采用厚重的箱型支撑结构设计，为整机提供稳定的承载基础，床身两侧的纵向导轨采用线性导轨结构建模，还原导轨的安装基准面、滑块装配位等细节特征，保证运动部件的导向精度符合设计要求。中部的移动横梁采用轻量化与刚性兼顾的结构设计，横梁上布置双组横向导轨与滑动座，对应双加工头的安装工位，滑动座与导轨的配合面做了细节还原，清晰呈现导轨副的装配关系。前端的主轴安装座采用橙红色醒目标识，与床身的深蓝色、横梁的银白色形成明确的视觉区分，方便教学场景下快速识别核心加工部件。材质渲染阶段，针对不同部件的实际材质做了对应材质球调整：床身铸铁部件采用哑光深灰蓝金属材质，添加细微的铸造纹理质感，还原铸铁件的表面特征；导轨、横梁铝型材部件采用亮银色金属材质，添加轻微的反光效果，体现机加工金属件的光洁表面特性；主轴座采用半哑光橙红色工程材质，区分功能部件的视觉属性。模型完整还原了数控机床的核心运动结构逻辑，清晰展示X、Y、Z三个运动轴的布局关系：纵向轴沿床身长度方向布置，横向轴沿横梁长度方向布置，垂直轴集成在主轴安装座位置，各运动轴的传动连接部位、支撑筋板结构都做了精细化建模，没有遗漏关键的结构细节。整体模型结构清晰，部件拆分合理，既可以作为教学演示的结构展示模型，也可以作为数控机床设计的参考基础模型，帮助学习者快速理解龙门式数控机床的整体布局、部件组成与运动原理，建模过程中对装配干涉问题做了提前校验，确保各部件在虚拟装配状态下无错位、无穿模，完全符合机械设计的装配规范。
