高刚度螺纹钢线材轧机三维结构设计

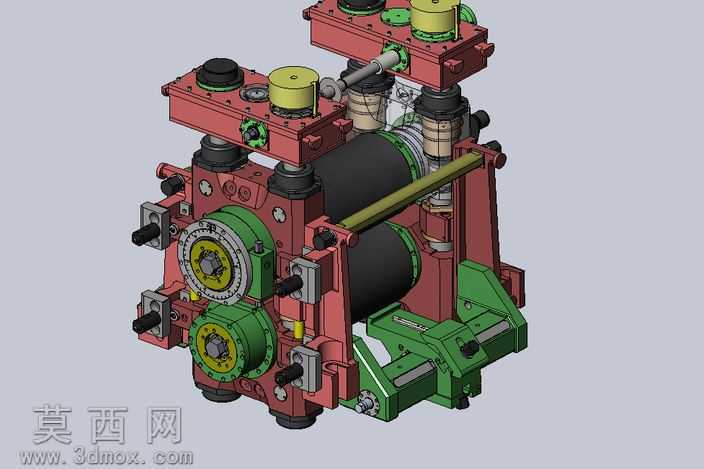

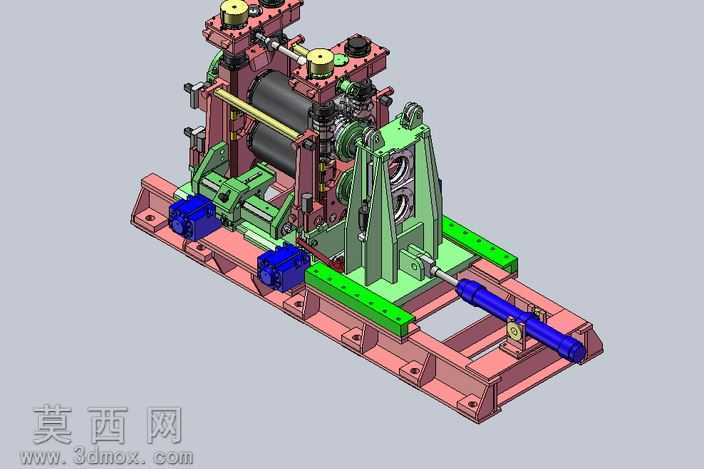

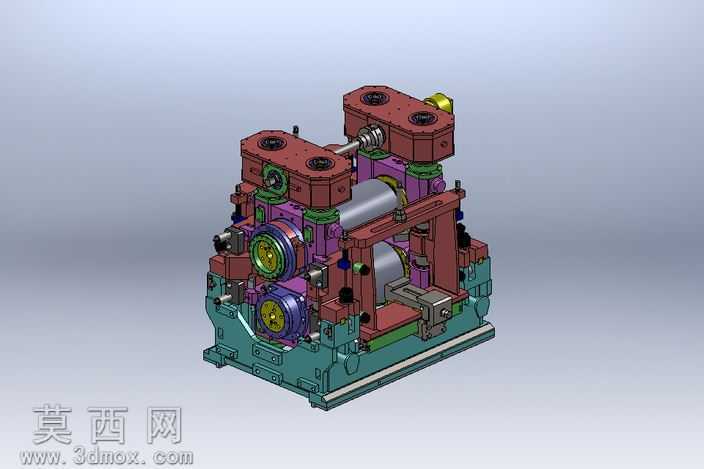

本模型为高刚度线材轧机的完整三维设计成果，建模过程严格遵循冶金轧制设备的设计规范，从核心轧制组件到配套支撑结构均完成全参数化建模，完整还原了设备的真实装配关系与运行逻辑。建模阶段先以轧辊组件为核心基准，确定上下工作辊的辊径、辊身长度与中心距参数，匹配对应传动侧的齿轮分配箱结构，对齿轮啮合副、轴承安装位、端盖密封结构均做了精细化建模，保证传动链的装配干涉检查完全符合实际生产要求。针对轧机的高刚度设计需求，模型完整还原了机架的牌坊式结构，对机架立柱的截面尺寸、上下横梁的连接螺栓排布、压下机构的液压缸与螺旋压下组件均做了等比例复刻，压下部位的碟簧组、平衡缸结构细节清晰，能够直观展示轧机在轧制过程中承受大轧制力时的刚度支撑逻辑。辊系部分的轴承座、轴向锁紧装置、轧辊冷却喷嘴排布均按照实际轧机的布局完成建模，清晰呈现了轧制过程中轧辊的冷却与润滑路径。传动侧的多级减速齿轮箱采用分层建模方式，各级齿轮的模数、齿数、传动比均匹配线材轧制的转速需求，输入轴、中间轴、输出轴的轴承位、密封端盖、连接法兰细节完整，能够清晰展示动力从电机传递到工作辊的完整传动路径。模型的机架底部安装结构、进出口导卫的安装基座、换辊用的滑轨结构也均做了完整呈现，导卫部位的调整螺栓、锁紧结构细节到位，还原了轧机生产过程中对轧制线对中调整的功能设计。渲染阶段采用工业设备常用的配色方案，机架主体采用厚重的暗红色涂装凸显设备的刚性特质，传动齿轮箱、底部安装基座采用工业绿色区分功能模块，轧辊辊身采用黑色哑光材质模拟实际轧辊的淬火表面，液压缸活塞杆、导向杆采用金属镀铬材质，密封件采用黑色橡胶材质，液压管路采用黄铜色金属材质，不同功能部件的材质区分清晰，既能够直观区分各组件的功能属性，也还原了工业现场轧机设备的真实视觉效果。模型整体装配层级清晰，从总装到子装配再到单个零件的层级关系明确，能够支持拆解查看内部结构，可用于冶金设备的结构教学、轧机改造方案验证、新员工设备认知培训等场景，完整呈现了高刚度轧机在螺纹钢线材生产中的结构特点与设计思路，突出了设备在大轧制力工况下保障轧制精度的高刚度结构设计优势。
