带焊接与静电放电结构的模制制动装置

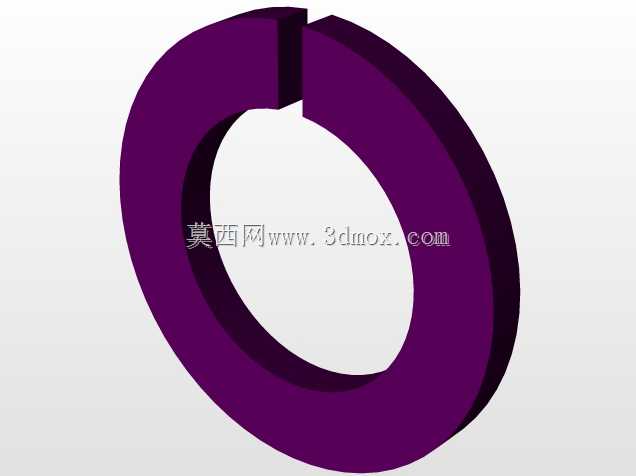

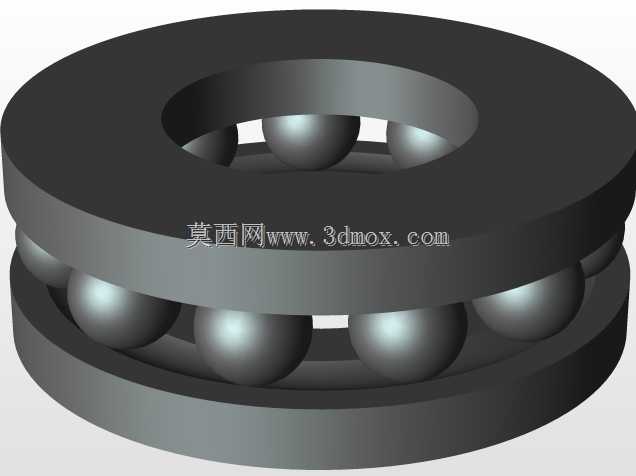

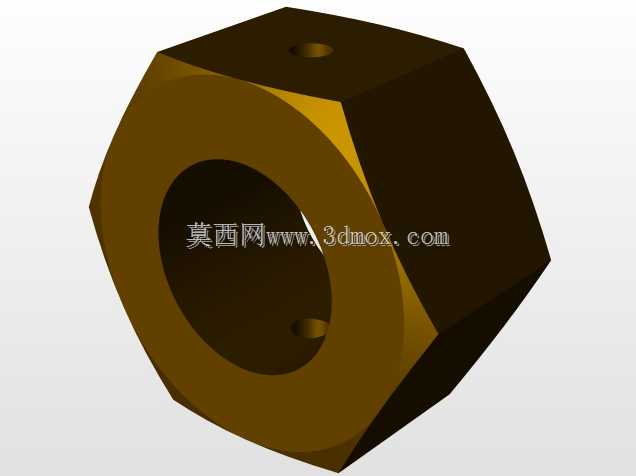

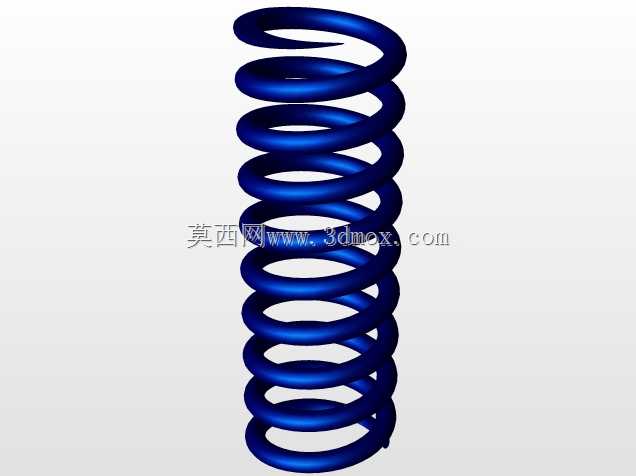

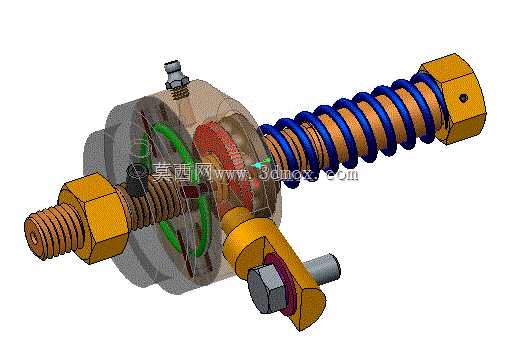

　　在焊接生产线的工位工装配套场景中，这类集成了焊接辅助结构与静电放电通路的模制制动器，主要承担工位载具、变位机旋转轴的精准锁止功能，区别于通用制动器的单一制动逻辑，它需要同时匹配焊接作业的特殊工况需求——焊接作业时工位频繁启停、焊渣飞溅、工件定位精度要求高，且焊接过程产生的静电如果无法及时导出，会击穿配套的传感元件，甚至引燃焊接区域的易燃易爆保护气体，因此在制动结构基础上集成对应功能模块，是这类定制化制动部件的核心设计出发点。从结构布局来看，整个装置沿中心螺杆轴向排布，两端的六角调节螺母可根据安装工位的轴系间距调整弹簧预紧量，预紧弹簧采用等节距圆柱螺旋结构，表面做了耐温涂层处理，可抵御焊接工位的持续高温辐射，

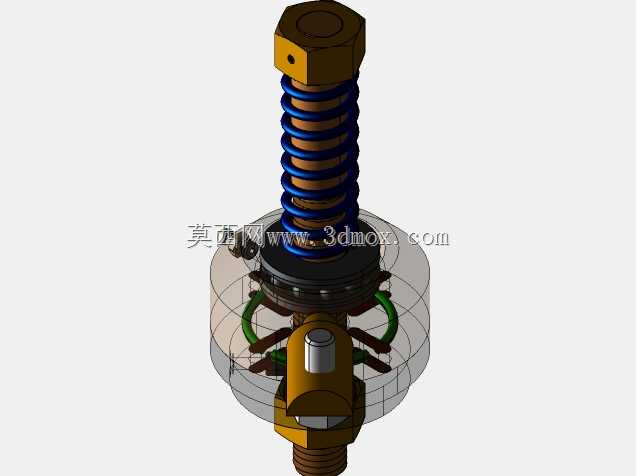

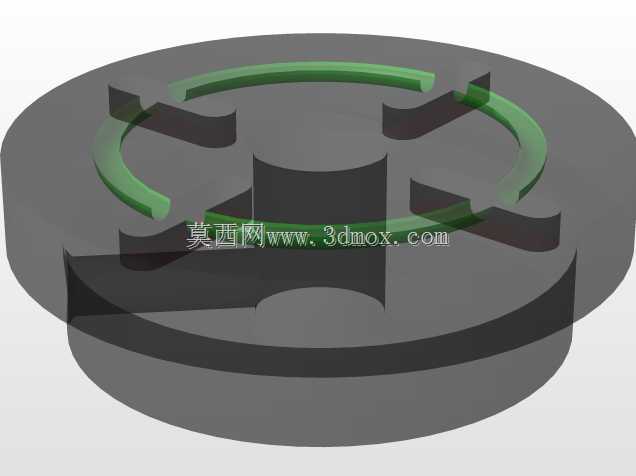

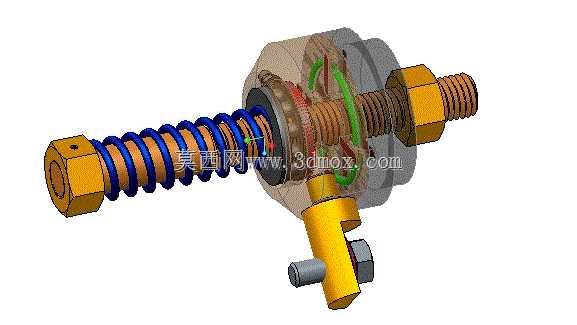

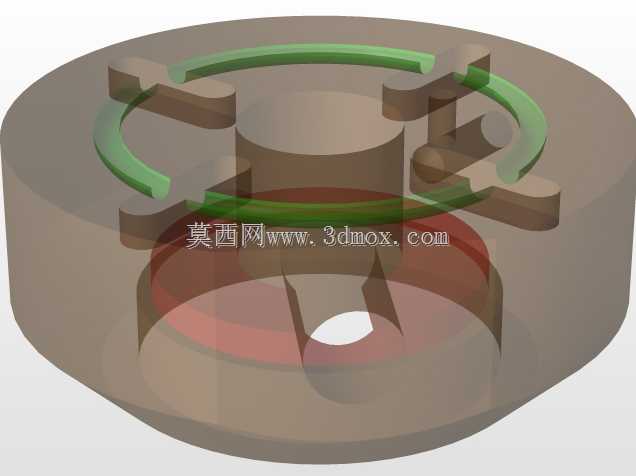

　　避免弹簧长期受热出现应力松弛导致制动扭矩衰减。制动核心的摩擦副采用半剖式透明视窗结构（三维模型中做了剖视展示），可直观观察内部摩擦片的磨损状态，日常巡检时无需拆解壳体就能判断摩擦片剩余厚度，减少设备维护的停机时间。集成的焊接装置模块位于制动壳体侧方，是一个可微调角度的夹持结构，可固定工位配套的焊枪导向套或者接地铜块，当制动器锁止轴系后，该夹持结构的位置刚好对准工件的焊缝位置，无需额外搭建焊枪支架，减少工位的工装冗余。静电放电结构则通过侧方伸出的接地销轴实现，销轴采用铜质内芯加绝缘外套的设计，一端连接制动壳体内部的金属摩擦组件，另一端可通过接线端子连接工位的接地排，将焊接过程中通过轴系传导到制动器上的静电及时导出，

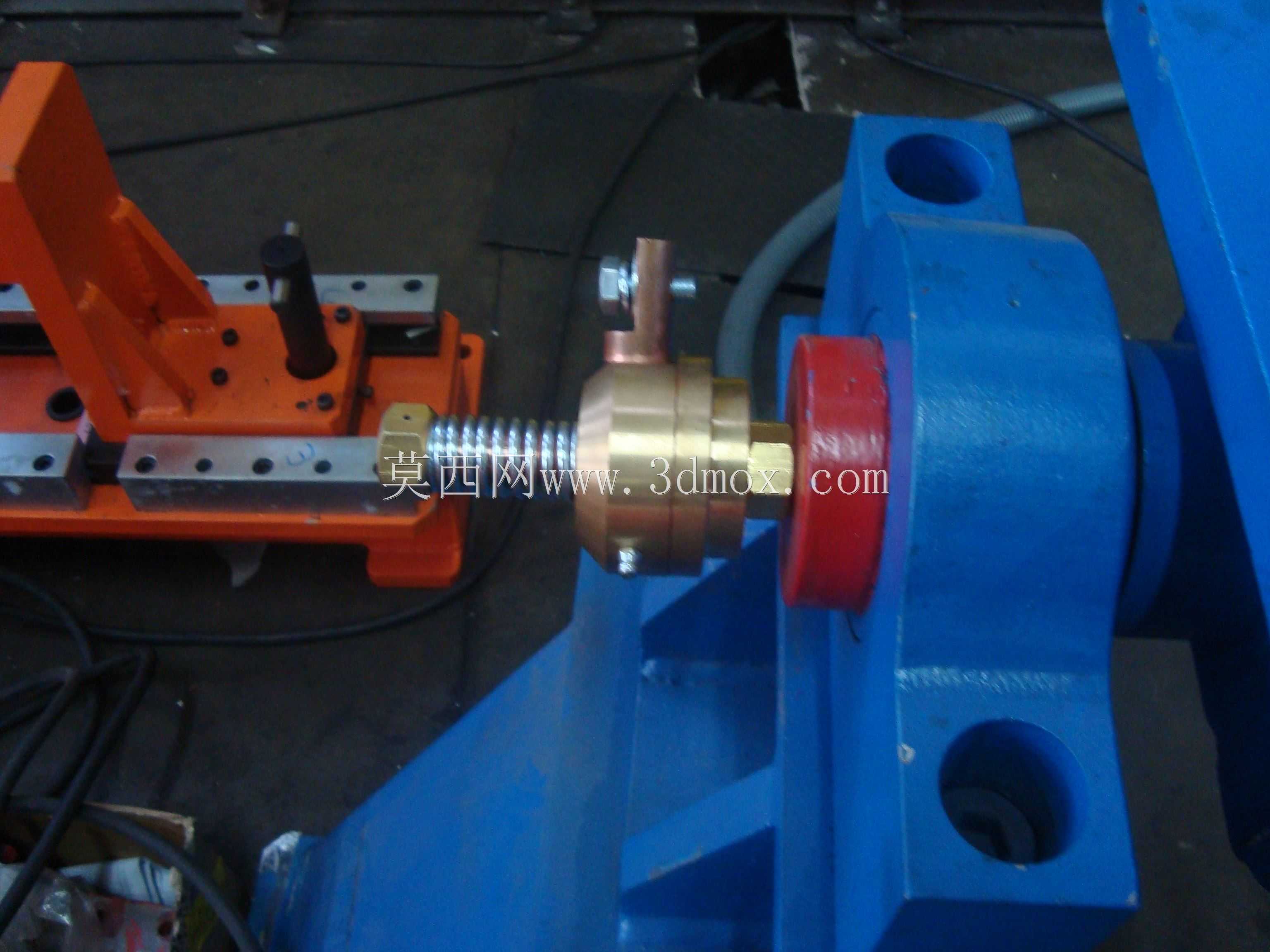

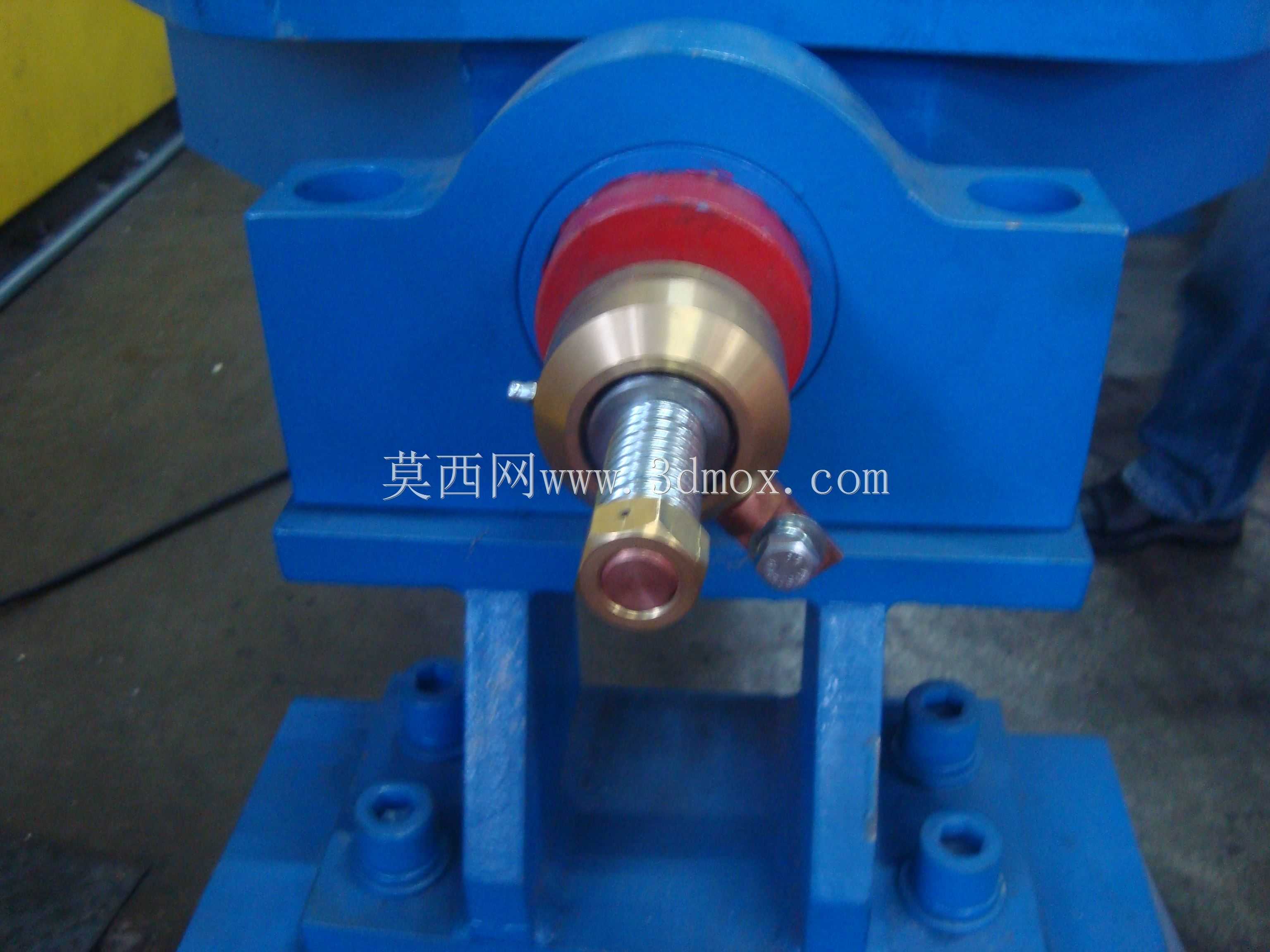

　　避免静电在制动摩擦片表面积聚引发放电现象。从安装边界来看，装置整体沿轴向的总长度可通过两端螺母在30mm范围内调节，适配不同壁厚的安装板，径向最大尺寸为弹簧外径加上壳体凸台的总宽度，安装时需要预留至少15mm的径向操作空间，用于调节侧方焊接夹持结构的角度，以及日常检查接地销轴的连接紧固状态。中心螺杆的两端螺纹采用通用粗牙规格，可直接与多数焊接变位机的输出轴端螺纹孔匹配，无需额外加工转接法兰，降低现场安装的改造成本。在功能实现逻辑上，当轴系需要转动时，外部驱动机构推动端部的六角端盖压缩弹簧，使内部摩擦片组脱离接触，轴系可自由转动带动工件调整焊接角度；当轴系需要锁止时，外部推力撤销，弹簧的预紧力推动摩擦片组紧密压合，

　　通过摩擦力矩锁止轴系，此时侧方的焊接夹持结构刚好到位，接地通路也保持连通，可直接开展焊接作业。设计过程中特意将制动摩擦片的磨损补偿行程与弹簧的预紧调节行程做了重合设计，当摩擦片出现磨损导致制动间隙变大时，只需微调端部的调节螺母就能补偿间隙，无需拆解更换内部弹性元件，大幅延长了部件的整体使用寿命。考虑到焊接工位的焊渣容易堆积在活动部件间隙，装置的所有活动配合面都设计了挡屑结构，弹簧外侧预留了焊渣滑落的斜面，避免焊渣卡入弹簧圈之间影响弹簧的正常伸缩，侧方的接地销轴与壳体配合处采用了防尘密封圈，防止焊接烟尘进入销轴配合面导致接地接触不良。这类制动装置不需要额外配置液压或者气动驱动源，完全依靠弹簧预紧力实现制动，仅在轴系需要转动时通过外部的简单顶推机构就能释放，非常适合焊接工位这类气源、液压管路布置复杂，容易受焊渣损坏管路的场景，结构可靠性远高于需要配套复杂动力源的制动方案。在三维建模过程中，所有配合面的公差都按照焊接工装的常用精度等级设置，摩擦片与壳体的配合采用间隙配合，保证长期高温工况下不会因为热膨胀出现卡滞，调节螺母与中心螺杆的配合采用中等精度的过渡配合，既保证调节顺畅，又不会因为设备振动出现螺母自行松动的问题。
