半英寸全通径电动手动一体式球阀结构

　　在中小型流体管路控制系统里，这类带电动驱动的半英寸球阀是很常见的控制单元，常出现在水处理支路、小型化工配料管线、暖通空调水系统末端、实验室流体输送回路这类场景里，负责管路介质的通断控制，相比纯手动球阀，它能接入自控系统实现远程操作，同时保留手动操作结构，在断电、调试、自控系统故障的工况下依然可以完成开关动作，不会出现管路失控的问题。

　　从结构设计来看，这款球阀采用三件式全通径结构，阀体部分拆分后可以直接在管线上完成内部密封件的检修更换，不需要把整个阀体从管路上拆下来，后期维护的便利性比两片式、一体式球阀高很多。全通径的流道设计让阀门内部通道和连接管路的内径保持一致，介质流过的时候几乎没有压损，也不容易在阀腔内部残留介质，对于输送带有少量颗粒杂质的流体、或者对压降敏感的管路场景非常适配，不会因为通径缩径导致流阻增大、杂质卡涩阀球的问题。

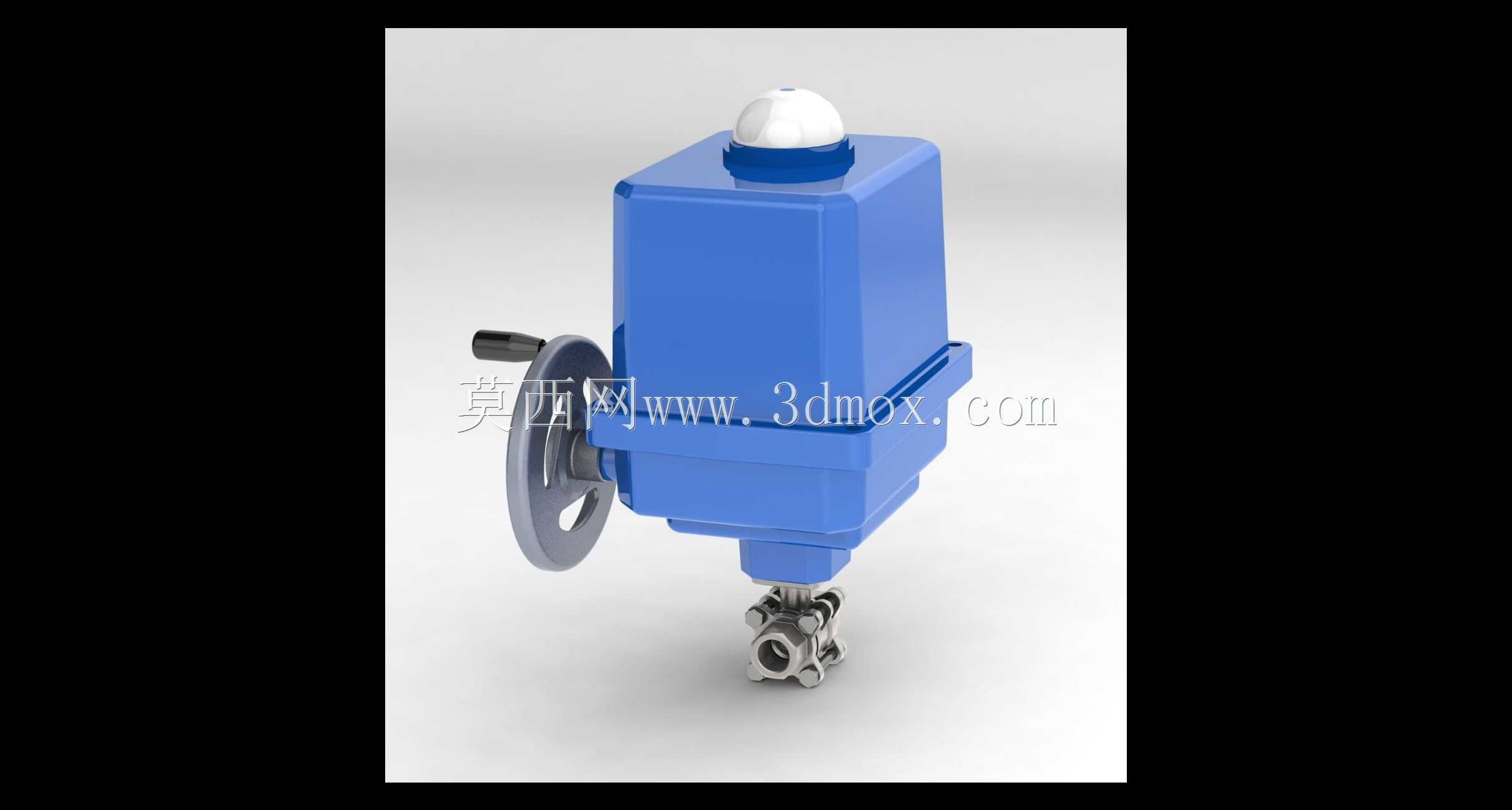

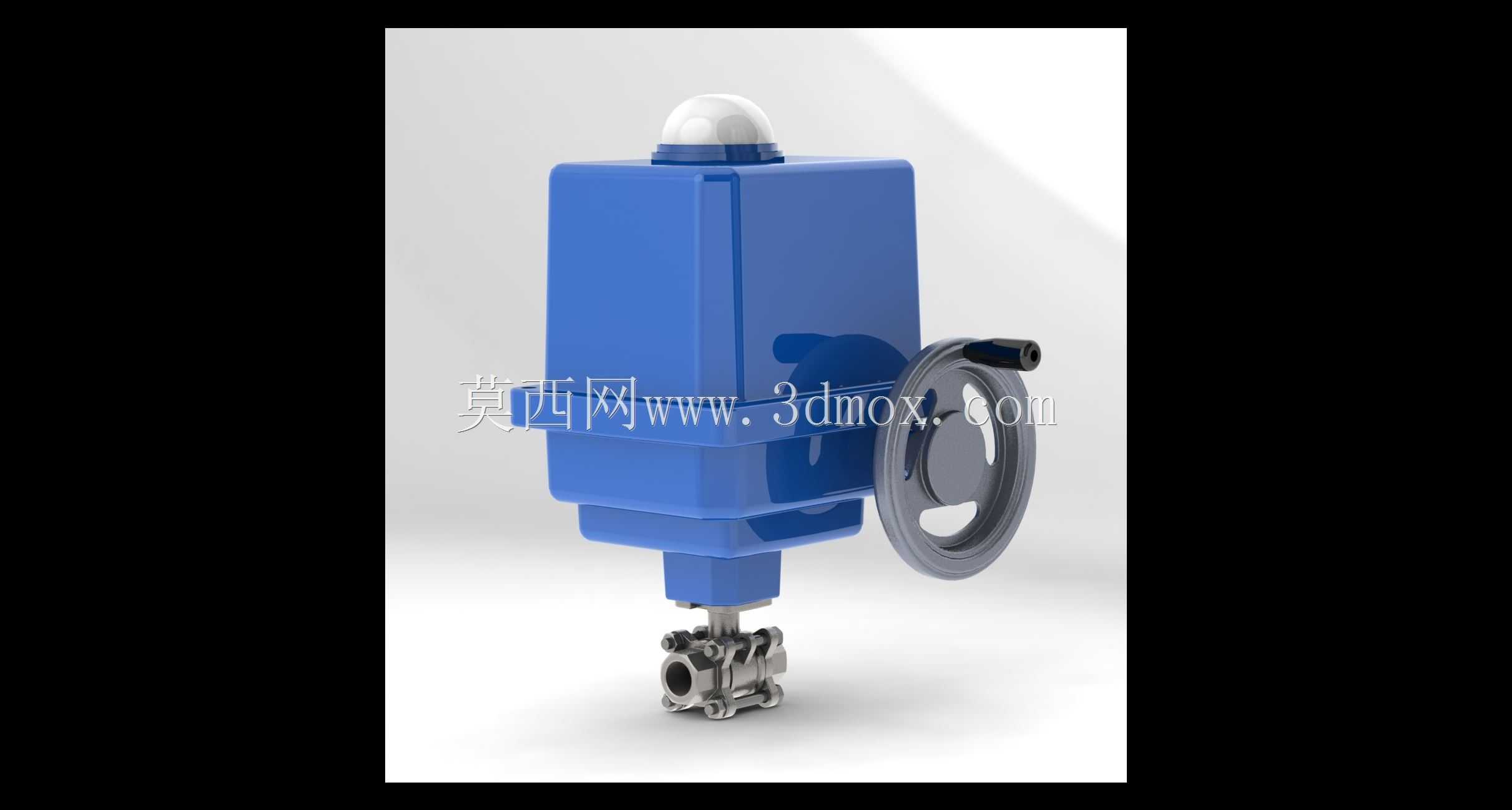

　　上部的电动驱动单元采用方形壳体设计，壳体的安装法兰和阀体支架的连接尺寸符合常规阀门电动执行器的安装接口标准，和阀体连接的输出轴采用方榫配合结构，传动间隙小，开关位置的重复定位精度更高。执行器顶部设置了状态指示帽，能直观显示当前阀门的开关位置，现场巡检的时候不需要凑近查看阀位，远一点就能判断阀门状态。侧面伸出的手轮结构是手动操作的离合式结构，正常电动运行的时候手轮不会随电机转动，需要手动操作的时候压下离合手柄就可以转动手轮带动阀杆动作，操作完成后离合自动复位，不会出现手动和电动动作干涉的问题，这个结构设计在现场调试阶段非常实用，比如管线试压的时候需要频繁开关阀门，不需要接电就可以完成操作。

　　执行器内部集成了末端位置开关，当阀门转动到全开或者全关位置的时候，位置开关会触发信号切断电机供电，同时把阀位信号反馈到中控系统，不需要额外加装外置的阀位反馈装置，简化了现场的接线工作。驱动部分的防护结构可以适配常规车间、管廊的安装环境，接线口采用标准的电缆密封接头，能防止灰尘、溅水进入执行器内部。

　　从安装边界来看，这款球阀的阀体连接端采用内螺纹连接，适配半英寸的标准管路螺纹，安装的时候不需要焊接，直接通过管螺纹和上下游管路对接即可，安装空间只需要预留出手轮操作的侧向空间、以及上部接线的操作空间，整体安装高度比同参数的气动执行器球阀更低，在空间局促的设备夹层、机柜内部的管路布置里更有优势。阀杆部分采用防吹出结构设计，即使阀腔内部出现异常升压，阀杆也不会被介质压力顶出造成外漏，密封件采用耐磨的填充聚四氟乙烯材质，长期开关动作的磨损量小，常规工况下的使用寿命能满足工业管路的运维周期要求。

　　建模的时候需要注意几个关键的配合尺寸：首先是执行器和阀体连接的支架同轴度，输出轴和阀杆的配合间隙不能过大，否则会导致开关位置偏移，出现内漏或者电机堵转的问题；其次是手轮操作的转动空间，不能让手轮和周边的管路、支架出现干涉，手动操作的时候转动手轮的力臂长度要符合操作力的要求，不能出现手动开关力矩过大的问题；另外全通径阀球的通孔和阀体流道的对中度要控制好，错位会导致流阻增大，也容易冲刷密封面导致密封失效。在实际选型应用的时候，还要根据输送介质的温度、腐蚀性选择对应的密封件和阀体材质，这个结构的基础版本是不锈钢阀体，适配水、油品、常规弱腐蚀介质，如果是强腐蚀介质还需要更换对应的阀座和阀体衬里，不过整体的驱动结构和安装尺寸是通用的，只需要更换过流部分的零件就可以适配不同的工况需求。
