蒸汽引擎气缸蒸汽入口结构件

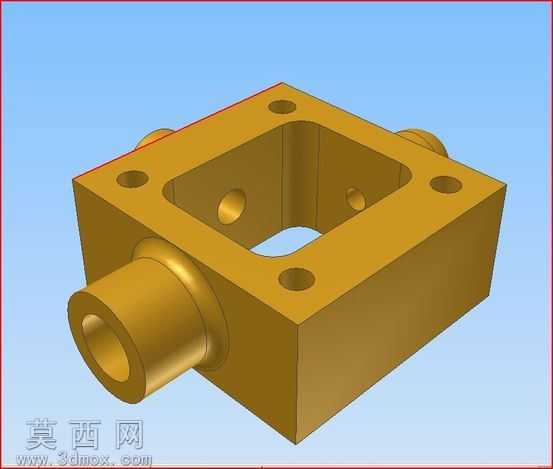

本作品为蒸汽引擎气缸蒸汽入口结构件的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上结合特征建模的思路开展设计。首先从核心功能需求出发，确定该部件作为蒸汽通入气缸的过渡连接载体，需要同时满足与气缸主体的密封贴合、外接蒸汽管路的对接连通、以及整体装配定位的多重功能要求。建模初始阶段先绘制主体方块的基准草图，以中心对称原则确定方形基体的轮廓尺寸，通过拉伸特征生成基础实体，随后在基体中心位置切除方形贯通腔，该腔体对应气缸侧的蒸汽通流区域，腔体边缘做微小倒角处理，避免应力集中同时减少蒸汽流通的阻力。在基体的四个角位置，分别绘制安装孔的圆形草图，通过拉伸切除生成贯通的螺栓安装孔，孔位严格遵循对称分布原则，保证装配时螺栓受力均匀，实现部件与气缸端面的紧密贴合。随后开展侧方蒸汽接口的建模，在基体的两个对称侧面分别绘制同轴的圆形凸台草图，通过拉伸生成带阶梯结构的管路对接凸台，凸台内部切除贯通的圆形流道，流道与中心方形腔体平滑连通，凸台的外阶梯结构用于适配蒸汽管路的密封连接结构，保证蒸汽通入过程的密封性。模型完成基础特征搭建后，对所有锐边做统一的圆角过渡处理，既还原实际金属加工零件的工艺特征，也避免模型渲染时出现生硬的棱角反光。材质设置上选用黄铜金属材质，调整材质的金属度、粗糙度参数，还原铜质机械零件的哑光金属质感，同时添加轻微的做旧效果，贴合蒸汽引擎部件的实际应用场景。渲染阶段采用柔和的环境天光作为主光源，搭配两个辅助补光消除模型暗部的死黑区域，背景选用纯净浅蓝色突出零件主体，多角度调整视角展示部件的安装面、接口、安装孔等核心结构，清晰呈现各部分的结构比例与连接关系。整个建模过程严格遵循机械零件的设计规范，所有特征的尺寸比例均参考实际蒸汽引擎部件的通用参数设定，保证模型结构具备实际参考价值，可用于蒸汽引擎原理展示、零部件结构教学、相关机械设计的参考素材使用。
