平板电脑内部结构爆炸展示三维设计

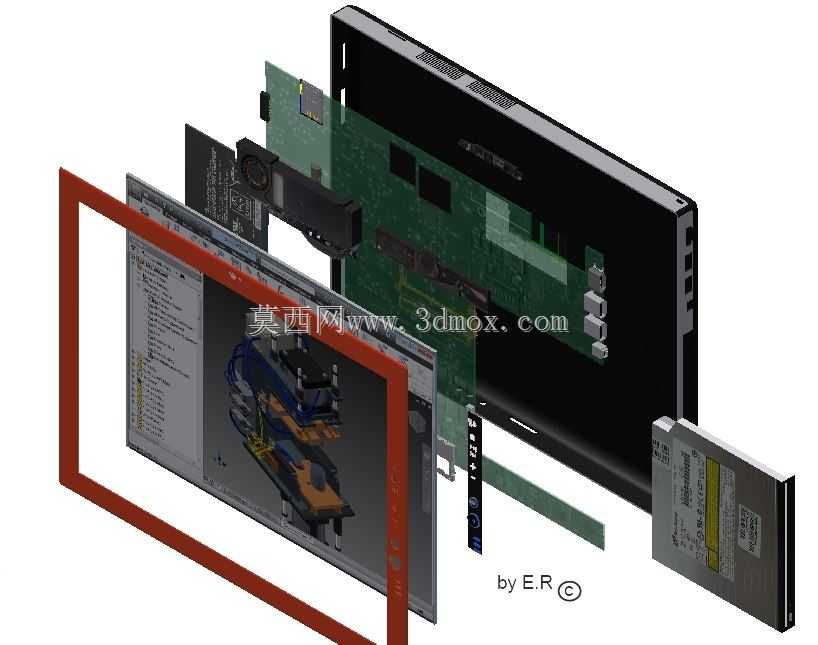

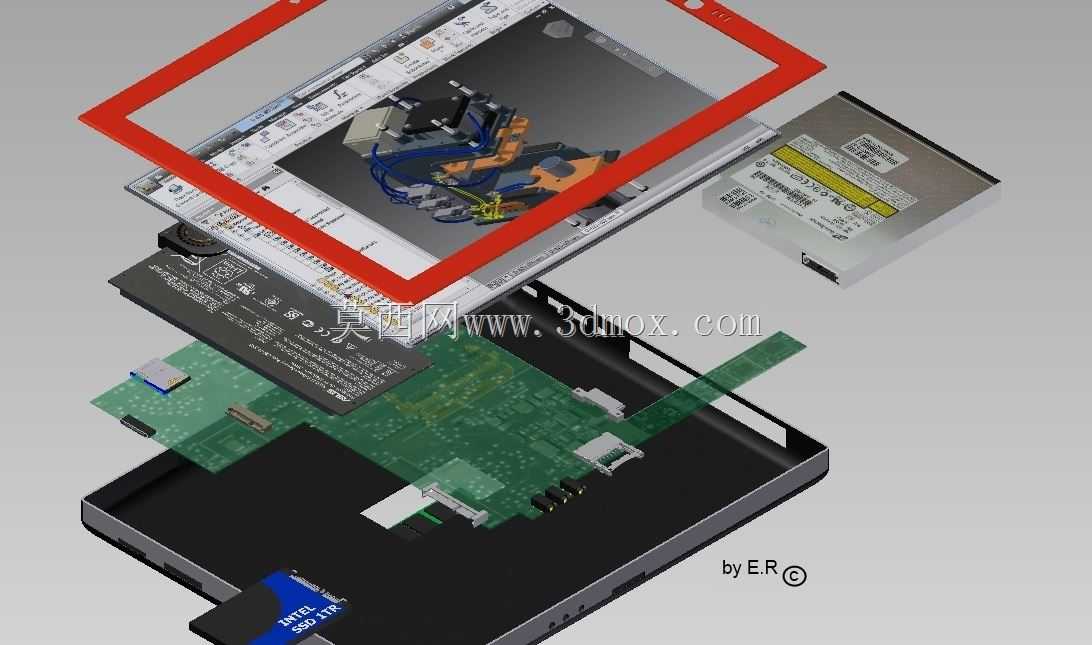

　　这款平板电脑的结构设计方案，核心围绕消费类便携电子设备的空间利用率与装配合理性展开，从爆炸视图的呈现可以清晰看到各组件的排布逻辑。在实际应用场景中，这类结构设计可直接用于消费电子研发阶段的结构验证、装配工艺推演，也能作为电子类产品结构教学的具象参考，帮助结构工程师快速理解平板类产品的层级装配关系。从功能特性来看，设计中完整覆盖了平板设备的核心功能模块：显示模组通过前框定位，与中壳形成前端防护结构，主板区域预留了摄像头、接口元件的安装位，存储模块、电池组件分别排布在主板侧方与剩余腔体空间，各组件之间预留了合理的走线间隙与散热通道，避免长期运行过程中出现热量堆积、线束挤压磨损的问题。设计思路上优先遵循便携电子设备的堆叠逻辑，

　　先确定显示面板的外形边界作为整机尺寸基准，再依次排布核心主板、电池、外接接口、摄像头等功能元件，所有元件的安装位都设置了对应的定位卡扣与螺丝柱，不需要额外增加辅助固定结构就能实现组件的预定位，大幅降低总装环节的操作难度。从安装边界来看，整机外轮廓以显示面板的长宽尺寸为基准，前框与中壳的配合面设置了0.15mm的装配公差带，保证壳体拼接后无明显段差；内部各元件的安装间隙控制在0.2mm以上，既避免组装过程中出现元件干涉，也给后期生产的尺寸公差预留了调整空间。电池仓的位置特意避开了主板核心发热区域，同时在电池与主板之间预留了绝缘片的安装空间，满足安规设计的基本要求。接口区域的开孔位置与主板接口座完全对位，开孔边缘做了圆角处理，

　　避免外接插头插拔时刮伤线材或壳体涂层。摄像头模组的安装位设置了定位凸台，保证镜头光轴与显示面板平面垂直，避免出现拍摄画面倾斜的问题。扬声器的出音通道在壳体上做了独立的导音槽设计，不需要额外加装密封泡棉就能保证声音输出的指向性，减少腔体内部的声音共振。在装配逻辑上，这款设计采用从后往前的层级装配顺序：先将各类接口元件、摄像头模组固定在主板上，再把主板整体固定到中壳的定位柱上，随后安装电池、存储模块等内部组件，完成内部线束连接后再扣合显示前框，最后通过周边螺丝完成整机锁紧，整个装配流程不需要复杂的工装夹具，普通生产线就能完成组装作业，能有效降低生产环节的人工与设备成本。散热设计上，主板核心芯片对应的中壳位置预留了石墨散热片的贴装空间，

　　热量可以通过石墨片均匀传导到金属中壳上快速散出，不需要额外加装散热风扇，完全符合平板设备无风扇静音的使用需求。各组件的固定结构都做了圆角过渡处理，避免生产组装过程中尖锐边角划伤操作人员，也减少用户日常使用过程中磕碰导致的壳体开裂风险。
