分体式便携闪存存储设备结构设计

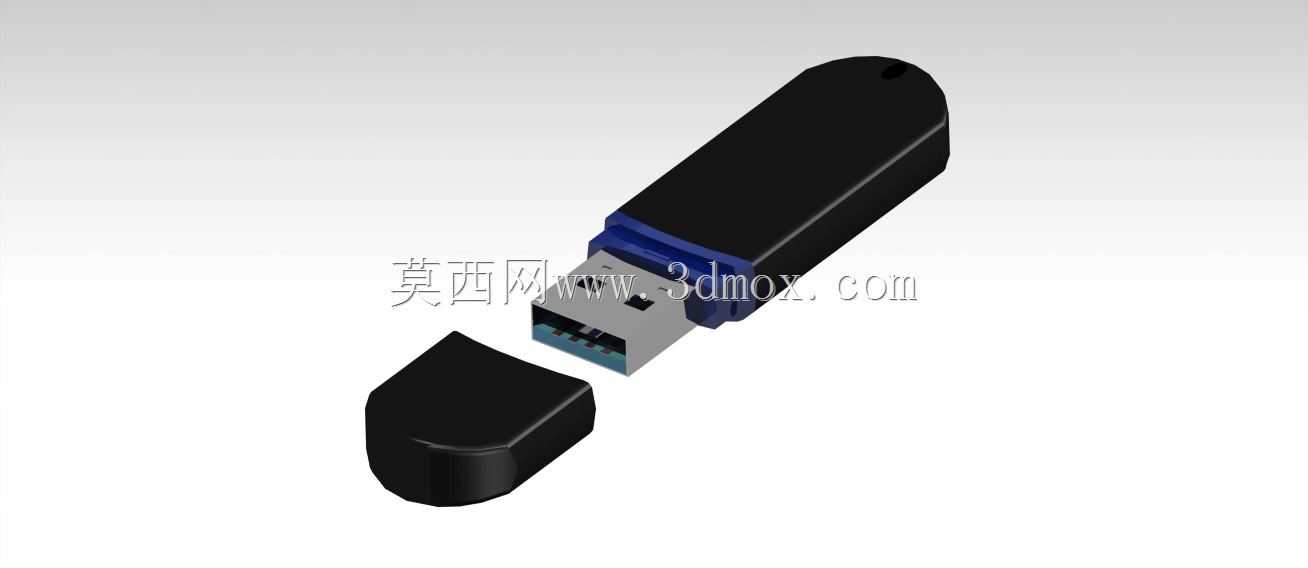

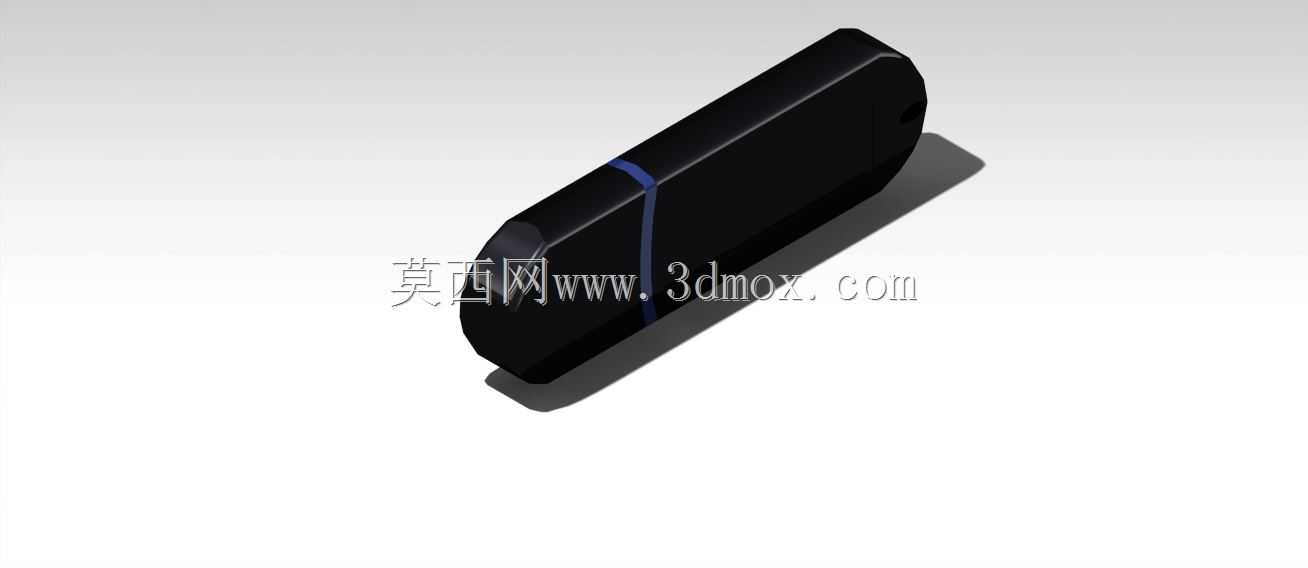

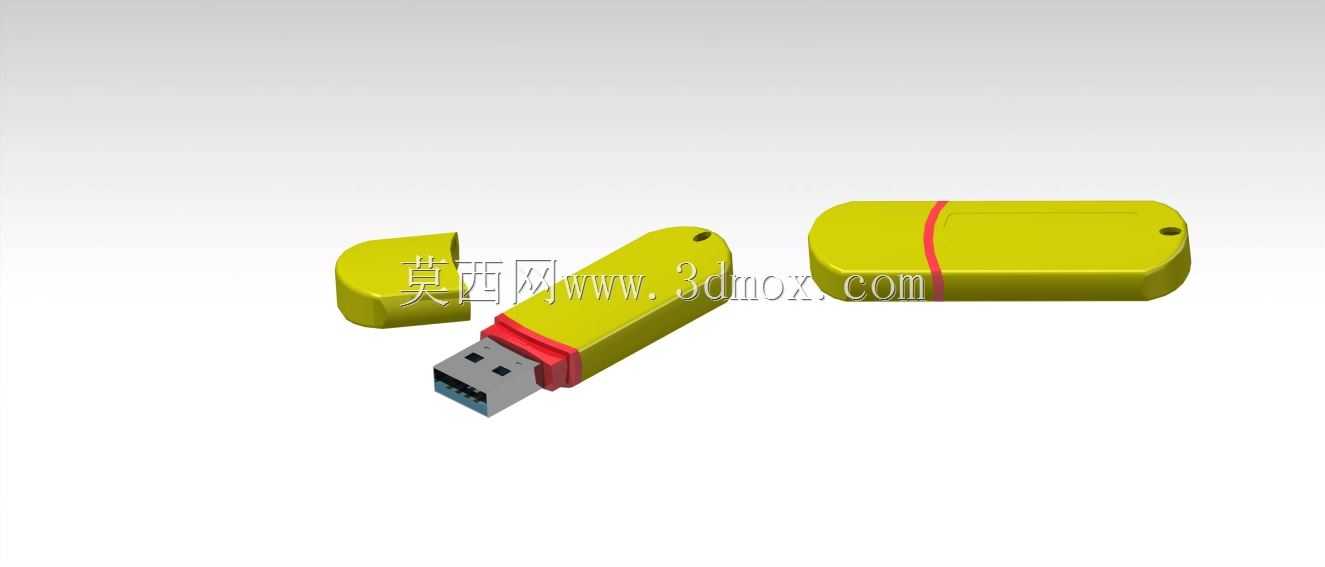

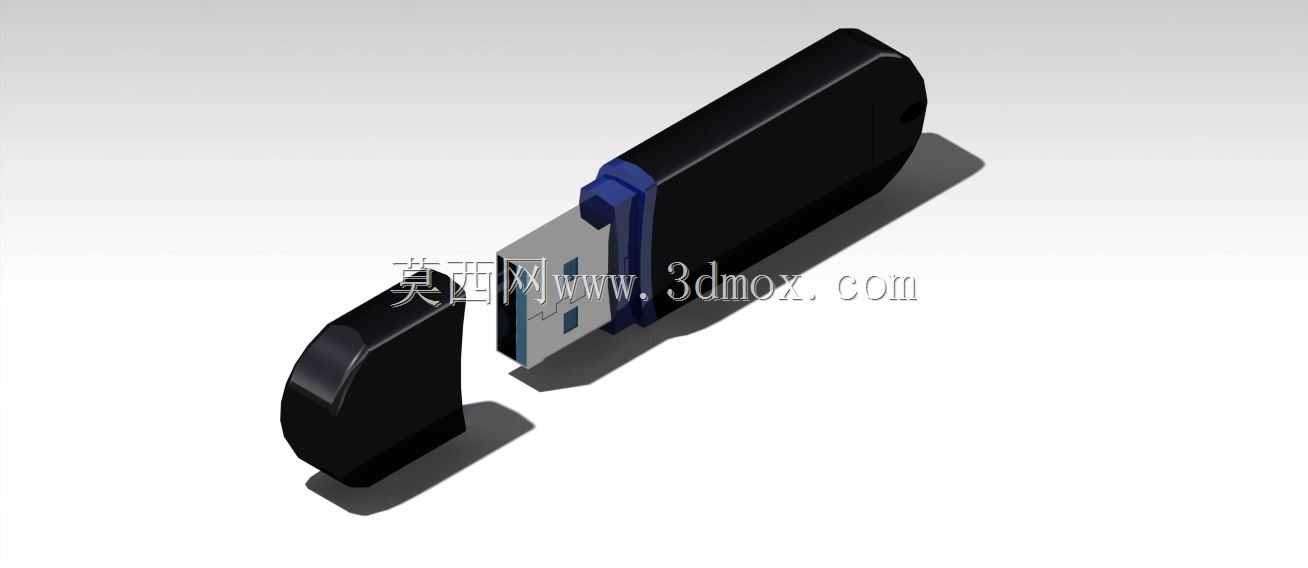

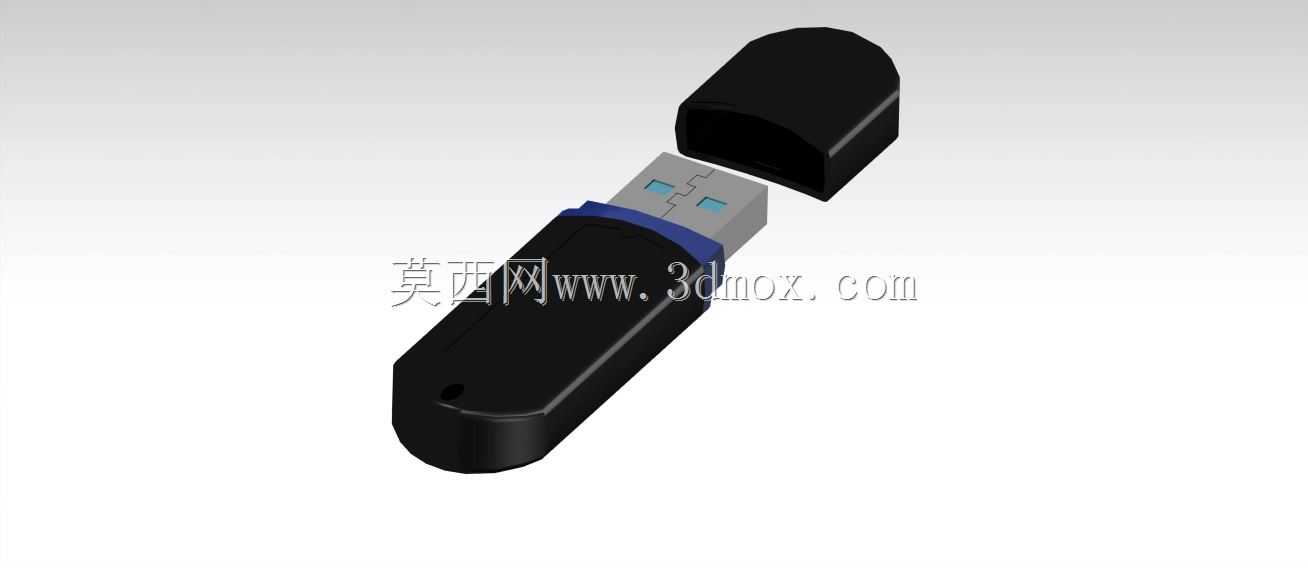

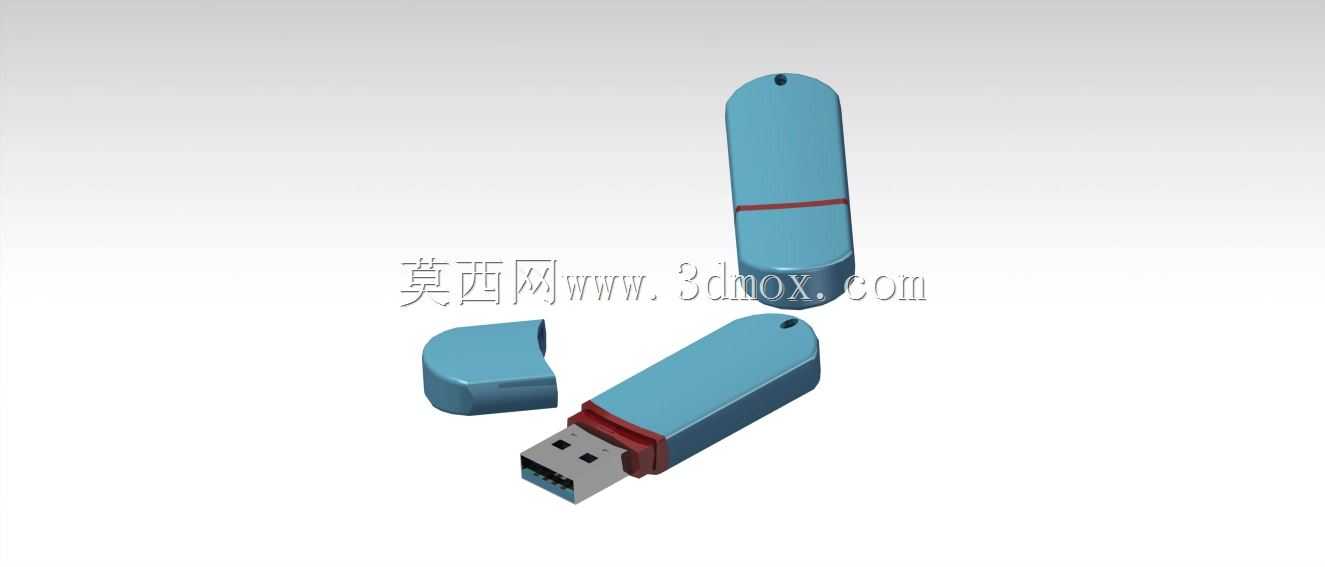

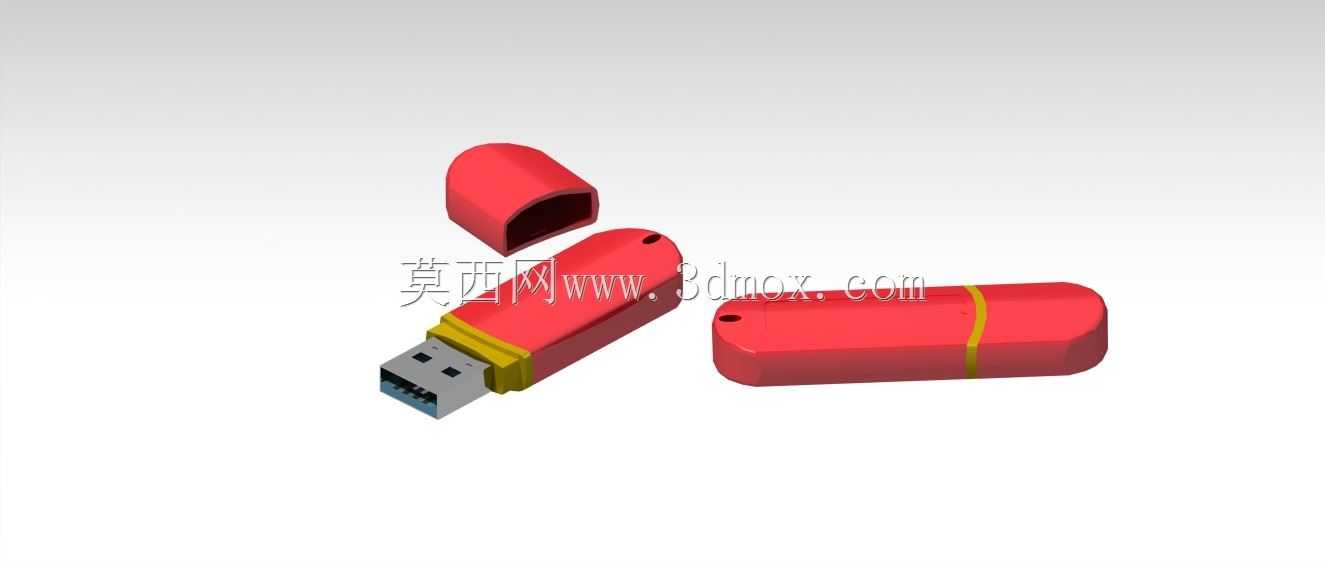

　　日常工业现场的数据拷贝、产线设备程序备份、跨工位工艺文件传递场景中，这类便携闪存是一线技术人员随身配备的高频工具，不同于消费级偏向外观装饰的设计取向，面向工业场景使用的闪存结构首先要考虑插拔寿命、防护性能与握持操作的便利性。从结构设计逻辑来看，这款闪存采用盖帽分离式结构，主体部分分为USB公头端、主控电路板容纳腔、尾端握持区三个功能段，盖帽完全套合在公头外侧时，可避免公头内的金属接触片在工装口袋、工具包内被金属碎屑、粉尘污染，也能防止意外磕碰导致接插件变形，很多现场使用的闪存损坏都源于未做防护的公头被挤压弯折，这种分体盖帽的结构虽然结构简单，但在恶劣使用环境下的可靠性远高于伸缩式接插件结构，毕竟伸缩结构内部的弹簧、滑轨在进入金属切屑、粉尘后很容易卡滞失效。

　　外形尺寸上，主体段的截面做了圆弧过渡处理，没有尖锐棱角，握持插拔时的受力面更贴合指腹，插拔时不需要刻意对准施力点，即使戴薄款劳保手套也能顺利完成插拔操作；盖帽与主体的配合采用过盈卡合结构，配合段长度控制在8mm左右，既不会因为配合过短导致盖帽轻易脱落，也不会因为配合过长导致拔取盖帽时需要过度施力，日常单手握持时用拇指和食指捏住主体尾端，中指就能顺势顶下盖帽，操作流程可以单手完成，适合在机柜旁、设备边腾不出双手的操作场景。

　　内部结构的排布上，电路板放置腔的内壁做了定位筋条，装入PCB板后筋条刚好卡在电路板两侧的空位，不需要额外打胶就能固定电路板位置，避免日常插拔时的冲击力传递到主控芯片与闪存颗粒的焊盘上，减少长期使用后虚焊的概率；公头部分的金属外壳与塑料主体之间做了卡扣嵌合结构，金属外壳的受力不会直接传递到内部电路板，多次插拔后金属外壳不会出现松动移位的问题。尾端的位置预留了挂绳孔结构，可以挂在钥匙串、工牌挂绳上，降低现场使用时遗失的概率，很多现场作业人员需要在不同车间、不同设备间来回移动，挂绳结构的实用性远大于装饰作用。

　　从实际使用的适配性来看，这款闪存的外形尺寸控制得当，插入设备USB接口后，突出设备表面的长度不会过长，在机柜内部、设备侧方这类空间局促的接口位置使用时，不会因为突出长度过长被旁边的线缆、结构件磕碰，也不会遮挡相邻的其他接口，很多工业设备的USB接口都布置在面板凹陷处或者接口间距较小的位置，过大的外形尺寸会导致相邻接口无法使用，这款的截面宽度控制在18mm以内，厚度控制在8mm左右，完全适配这类紧凑布置的接口场景。外壳的材质选用耐冲击的工程塑料，表面做了细微的磨砂处理，手上沾有少量切削液、油污时也能稳定握持，不会出现打滑的情况，盖帽的内圈做了一圈凸起的密封筋，套合后可以阻挡大部分飞溅的液体、粉尘进入接插件区域，满足一般工业现场的基础防护需求，不需要额外配备防护套就能在普通机加工车间、装配车间的环境下使用。

　　设计过程中也规避了很多消费级产品的常见问题，比如没有在外壳做容易积灰的深凹槽纹理，没有采用容易掉漆的电镀装饰层，整体外观简洁，表面没有多余的凸起结构，放在口袋里不会勾挂布料、线头，长期使用后外观也不会因为磨损出现明显的掉漆、脱色问题，适合高频次、复杂环境下的日常使用。结构拆分上只有主体外壳、盖帽、内部PCB三个主要部件，装配工序简单，量产时的装配效率高，后期如果需要更换外壳也能快速拆解，维护成本较低，接插件部分采用标准USB公头规格，兼容所有标准USB接口的工业设备、工控机、办公电脑，不需要额外转接头就能直接使用，适配性覆盖绝大多数工业数据传输场景。
