创意苹果造型WiFi智能终端结构设计

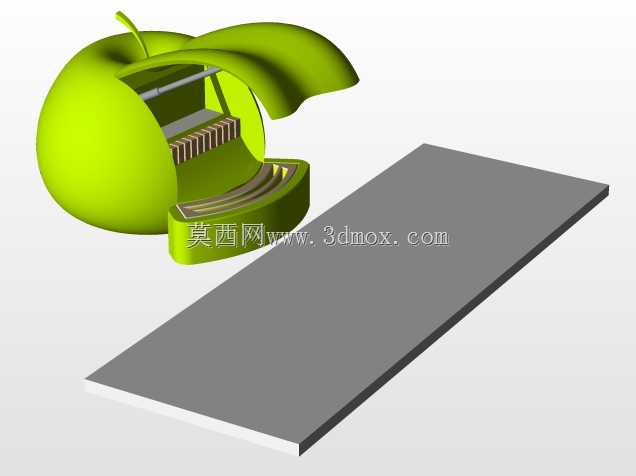

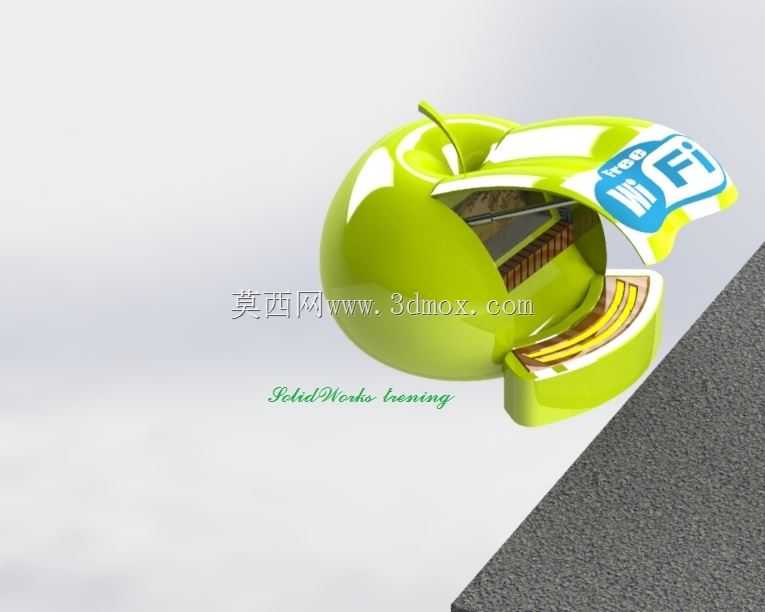

　　这款仿生苹果造型的智能WiFi终端结构，最初的设计切入点是面向桌面级智能组网场景的差异化外观需求，区别于传统方正的路由类设备外观，采用仿生青苹果的曲面壳体造型，能够适配家居、文创办公、主题展厅等对陈设美观度有要求的使用场景，避免常规网络设备冷硬的工业感与周边陈设产生视觉冲突。从结构拆分来看，整体壳体分为上下两个主扣合部分，上半部分采用半开盖式的翻转结构，开盖区域预留了WiFi标识的外露视窗，既能够直观传递设备的网络通讯属性，也可以通过翻盖结构实现内部电路板、天线模块的快速检修与元器件更换，无需拆解整机组装螺丝，降低日常维护的操作门槛。内部腔体的布局围绕WiFi信号传输特性做了针对性优化，天线模块布置在靠近苹果果柄的凸起腔体位置，

　　该位置处于整机最高点，能够减少壳体对信号的遮挡，提升全向信号的覆盖均匀度；下半部分的阶梯式分层腔体，依次预留了主板安装位、供电模块固定槽、状态指示灯的导光结构安装位，各安装位之间设置了0.8mm高度的挡筋，既可以分隔不同功能模块避免元器件干涉，也能够形成局部的电磁屏蔽隔断，减少供电模块对射频信号的干扰。外形尺寸方面，整机最大直径控制在120mm范围内，总高度含果柄结构不超过135mm，底部设置了直径80mm的环形防滑接触面，放置在桌面时的重心落在接触面几何中心10mm范围内，即使受到轻微的外力触碰也不会出现侧翻问题，安装边界上无需额外的固定支架，直接平面放置即可，也可根据使用需求在底部预留的挂装孔位适配墙面挂装，适配不同的安装场景。

　　壳体的壁厚设计遵循注塑成型的工艺要求，主体壁厚均匀控制在2mm，翻盖的铰接位置做了局部加厚到3.5mm的处理，同时在铰接轴孔位置设计了铜嵌件的安装位，避免反复开合造成塑料轴孔的磨损，提升结构的耐用性；表面的高光曲面处理，在建模阶段做了连续G2的曲面顺滑过渡，没有尖锐的棱角，既提升了外观的质感，也避免日常使用过程中棱角磕碰造成的壳体损伤。从功能适配角度，该结构可以兼容主流的双频WiFi主板方案，侧边预留了供电接口的开孔位，开孔位置做了下沉式的防水台阶设计，能够应对日常桌面泼溅的少量液体侵入，提升设备在桌面场景使用的可靠性；开盖位置的卡扣采用隐藏式的侧按卡扣，卡扣的按压力度控制在15N左右，

　　既能够保证日常使用时上下壳体扣合紧密不会意外松脱，也可以在需要开盖维护时无需借助工具直接手动开启。在结构建模过程中，所有的配合间隙都按照注塑件的公差标准做了预留，壳体之间的单边间隙控制在0.15mm，保证组装后不会出现明显的拼缝，同时也不会因为温度变化造成的塑料件胀缩出现卡滞问题；内部的安装柱高度统一预留了2.5mm的螺丝锁付深度，适配M2的自攻螺丝固定主板，安装柱根部做了R0.5的圆角过渡，避免注塑过程中出现应力集中造成的柱体断裂问题。果柄部分的结构并非单纯的装饰件，内部做了中空的走线通道，可以拓展加装状态指示灯或者外置天线的延长结构，根据不同的产品配置需求灵活调整，不需要重新修改主体壳体的模具，降低衍生型号的开发成本。底部的防滑接触面预留了硅胶防滑垫的粘贴槽，槽深0.5mm，粘贴1mm厚度的硅胶垫后，防滑垫略高出壳体底面0.5mm，既能够保证放置时的摩擦力，也可以避免壳体底面直接与桌面摩擦造成的表面刮花。
