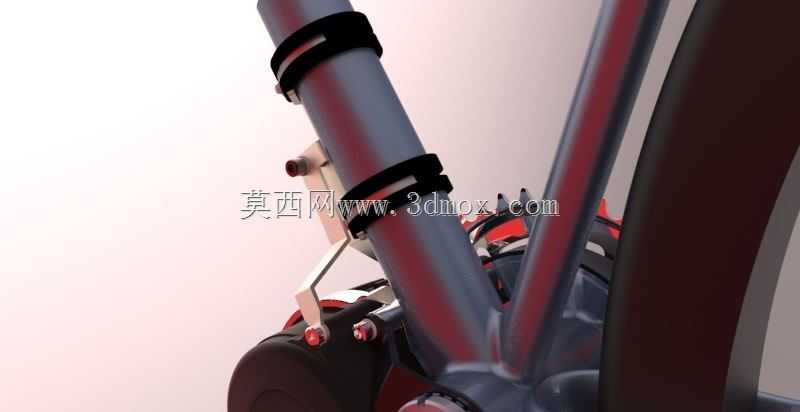

管状构件配套电机固定夹持装置结构

　　在中小功率驱动单元的现场安装场景里，这类夹持结构常被用于圆管类机架上的电机快速固定，常见于轻型输送线侧边驱动加装、户外小型光伏追踪支架驱动模块固定、非标自动化设备旁置动力单元的无孔位安装场景，不需要在管状基材上额外钻孔焊接，就能完成电机的位置锁定，适配现场改造类项目里无法破坏原有机架结构的安装需求。从结构设计逻辑来看，整套夹持结构采用分体式抱合锁紧思路，两个半环形卡箍配合紧固件完成与圆管基材的抱紧固定，卡箍内侧预留了微幅的防滑齿纹结构，在锁紧螺栓达到额定预紧力的状态下，能够避免电机运行产生的振动带动夹持结构沿管轴方向滑移或者周向转动，保证动力输出的位置精度。夹持结构与电机的连接侧采用平面定位设计，预留了对应电机安装法兰的螺栓过孔，

　　孔位公差按照H7级精度控制，保证电机安装后输出轴的同轴度偏差控制在允许范围内，避免额外的径向载荷影响电机轴承的使用寿命。考虑到现场安装的调整需求，抱箍与电机安装座之间设置了角度微调结构，松开锁紧件后可以沿圆管周向调整电机的输出角度，调整范围覆盖0到180度，能够适配不同走线方向、不同传动连接角度的安装需求，不需要额外加工转接件就能完成现场适配。从安装边界尺寸来看，这套夹持结构适配的圆管外径覆盖常见的25mm到50mm规格的圆型管材，包括普通碳钢焊管、铝合金型材圆管、不锈钢装饰管等常用机架基材，夹持结构自身的轴向宽度控制在80mm以内，不会占用过多的机架安装空间，电机安装面的平面度公差控制在0.1mm以内，保证电机安装后贴合紧密，

　　不会出现局部悬空导致的振动放大问题。结构的受力设计上，对抱箍的锁紧力做了针对性匹配，当配套电机功率在200W到750W区间时，额定运行产生的反扭矩完全可以通过抱箍的抱紧摩擦力抵消，不需要额外添加防转销或者焊接挡块，大幅降低现场安装的工作量。细节设计上，卡箍的开合边做了圆角过渡处理，避免安装过程中锐边划伤安装人员或者破坏管材表面的防腐涂层，所有外露的紧固件都采用标准内六角圆柱头螺栓，方便使用常规工具完成锁紧操作，螺栓的预紧行程预留了足够余量，即使是管壁存在轻微尺寸偏差的管材，也能完成可靠锁紧。在实际使用场景中，这类夹持结构相比传统的平板焊接安装支架，省去了现场焊接、打磨、补漆的工序，安装耗时可以缩短70%以上，

　　同时具备可拆卸可调整的优势，当产线布局调整需要移动电机位置时，只需要松开抱箍螺栓就能重新定位，不会对原有机架造成不可逆的破坏。针对户外使用场景，结构的所有金属部件都做了镀锌钝化处理，紧固件采用不锈钢材质，能够适应潮湿、多粉尘的工业环境，避免长期使用出现锈蚀导致无法拆卸调整的问题。夹持结构的重量控制在0.6kg以内，不会给管状机架带来过大的附加载荷，对于薄壁铝合金管材这类承载能力有限的基材也能适配，不会因为夹持力过大导致管材出现局部变形。传动连接侧的安装面预留了走线槽位，电机的动力线和编码器线可以顺着槽位沿管材方向排布，避免线缆悬空被剐蹭破坏，提升整体布线的整洁度。在结构建模过程中，所有配合面都做了公差匹配分析，抱箍闭合后的内圆轮廓圆度公差控制在0.2mm以内，保证与管材的接触面积达到85%以上，避免局部应力集中导致的锁紧失效。针对电机运行的振动传递问题，在电机安装面与抱箍主体之间可以选配橡胶减震垫，进一步降低振动向机架的传递，提升整套设备运行的稳定性，减震垫的厚度控制在3mm，不会过多影响安装的位置精度。
