工业侧带定位夹紧工装结构设计

　　在自动化生产线的工件定位工位、工装夹具的辅助锁紧环节，这类侧带构件是承担侧向抵紧、位置保持功能的核心小尺寸组件，常被集成在多工位工装台、快换夹具底座、流水线定位治具内部，用来抵消工件加工或装配过程中产生的侧向窜动力，避免工件因切削力、装配推力出现位置偏移，保障加工或装配的尺寸精度。从实际使用场景来看，这类构件多应用在小型零件的铣削加工工装、电子元器件装配治具、精密检测工位的定位模块中，相比传统的侧面螺栓顶紧结构，它的长槽导向设计可以实现更大范围的位置调节，适配不同宽度尺寸的工件装夹需求，不需要针对每一种工件规格单独更换顶紧块，能有效缩减工装换型的调整时间，适配多品种小批量的柔性生产需求。

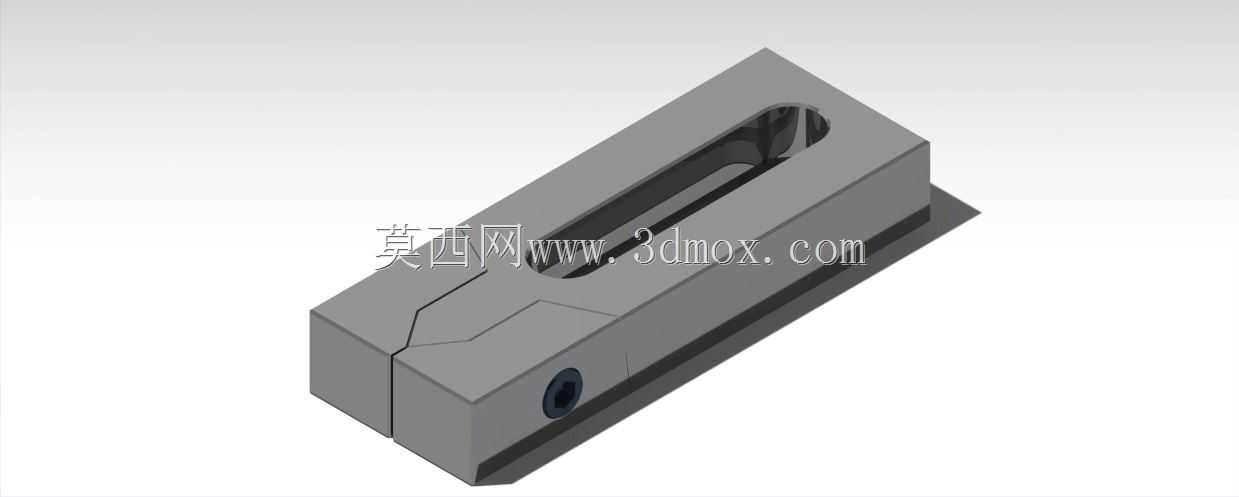

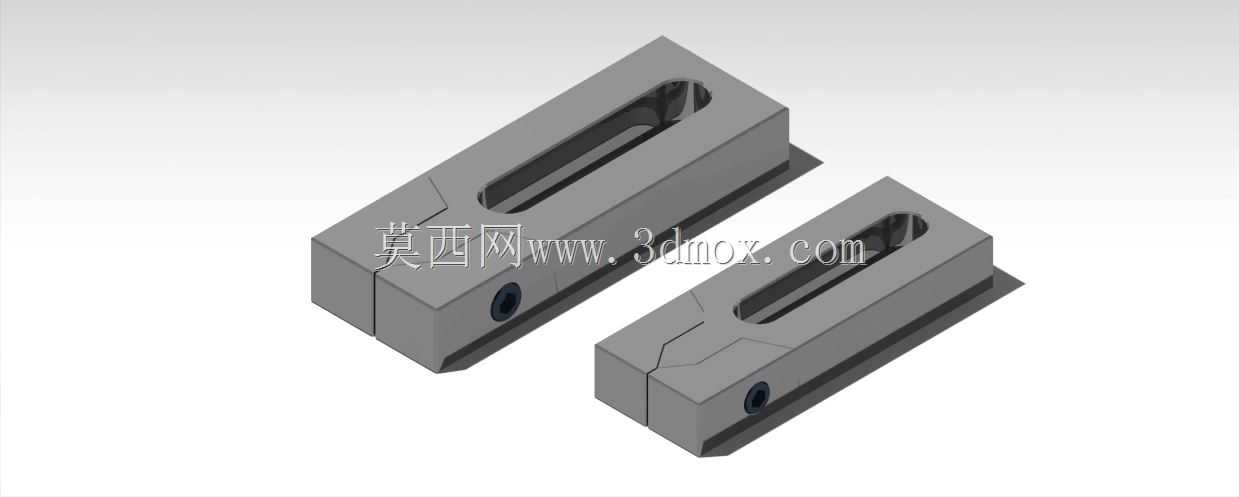

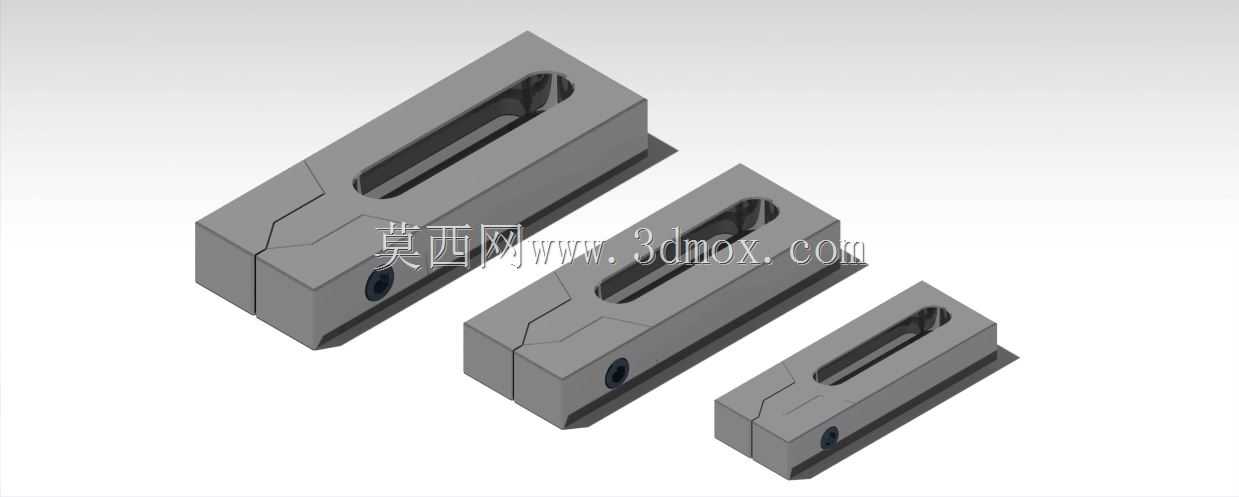

　　从结构设计思路来看，整个构件采用分体式组合结构，主体为矩形块状基体，基体上开设的长条形通槽是安装调节的核心结构，安装时可以通过穿过长槽的锁紧螺栓，调整整个侧带构件在安装基座上的固定位置，调节行程覆盖长槽的全长范围，能根据工件的实际装夹宽度灵活调整抵紧位置。基体前端的楔形抵紧面是和工件直接接触的工作面，楔形角度经过反复校核，既保证抵紧时不会对工件表面造成压痕损伤，又能在锁紧时产生足够的侧向压紧分力，避免工件受垂直方向作用力时出现翘起问题。基体侧面开设的螺纹孔是锁紧力输入接口，通过拧紧该孔内的紧定螺钉，可以推动内部的楔形锁紧块产生位移，让锁紧块和安装基座的导向面紧密贴合，实现整个构件位置的无间隙锁定，避免加工过程中因振动导致构件位置滑移。

　　从安装边界与尺寸适配角度来看，这类构件的整体外形为规整矩形块，底面为全平面设计，和安装基座的贴合面平面度要求控制在0.02mm以内，保证安装后不会出现倾斜，保障抵紧力的方向垂直于工件侧面。构件的整体高度较低，不会突出工装基准面过多，避免和加工刀具、装配执行机构产生运动干涉，适配大部分紧凑型工装的安装空间要求。长槽的宽度尺寸按照常用的内六角圆柱头螺栓规格设计，不需要额外加工定制连接件，采用标准紧固件即可完成安装固定，降低了工装的制造成本与后期维护难度。侧面的紧定螺钉采用标准公制螺纹，现场维护时可以使用通用内六角扳手完成锁紧力调整，不需要配备专用工具。

　　在实际功能特性上，该构件的抵紧面做了局部加厚处理，长期反复抵紧工件也不会出现工作面变形、磨损超差的问题，基体材料选用常用的45号钢经调质处理，整体硬度控制在HRC28-32之间，既保证足够的结构强度承受锁紧力与工件的反作用力，又具备一定的韧性，避免受冲击载荷时出现脆裂。内部的楔形锁紧块和基体的配合面做了磨削加工，配合间隙控制在0.01mm以内，锁紧时不会出现卡顿、咬死的问题，长期使用后也能保证位置调节的顺畅性。和传统的固定式侧挡块相比，这种可调节式侧带构件不需要在安装基座上加工密集的螺纹孔来适配不同位置的固定需求，只需要在基座上加工对应宽度的导向槽或者单条T型槽即可完成安装，大幅降低了工装基座的加工工作量，同时位置调节可以实现无级调整，相比固定孔位的阶梯式调节，定位精度更高，能更好适配精密加工场景下的微米级位置调整需求。在装配这类构件时，需要先将基体放置在安装基座的导向位置，初步预紧长槽内的固定螺栓，将工件放置在工装定位基准面上后，推动侧带构件让前端抵紧面和工件侧面完全贴合，再拧紧侧面的紧定螺钉完成内部锁紧块的涨紧，最后完全拧紧长槽内的固定螺栓，即可完成整个装夹定位流程，整个操作过程不需要复杂的调试，一线操作人员经过简单培训即可快速上手，能有效降低工装的使用门槛，提升生产工位的装夹效率。
