手动螺杆式管材夹紧工装结构设计

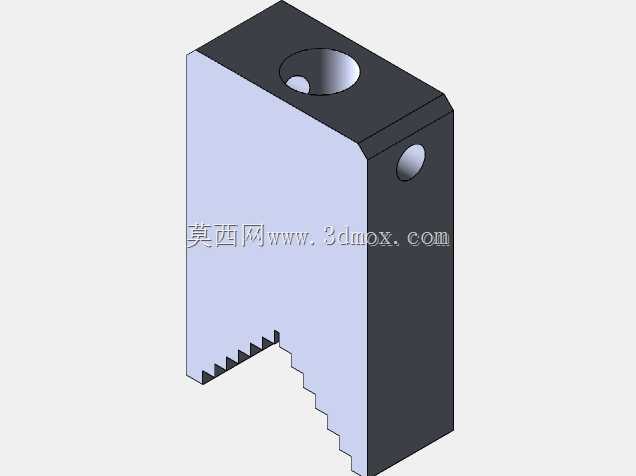

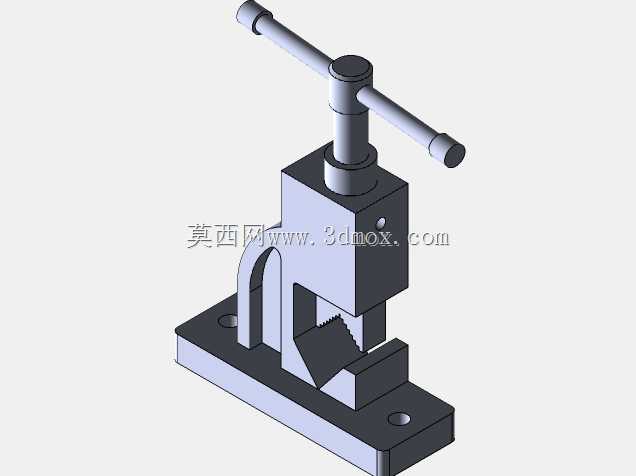

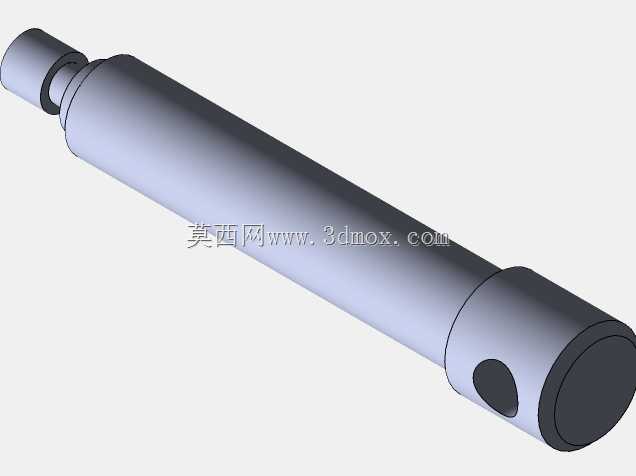

　　这款手动螺杆驱动的夹紧装置，在小型加工工位、管材修配作业、现场管线维护场景中应用十分普遍，不需要外接动力源，完全依靠人力操作即可完成工件的锁紧固定，适合零散小批量的加工作业、野外无供电场景的临时装夹需求，也常作为钳工台的配套附属工装，用来固定圆管、棒料类工件完成锯切、打磨、坡口加工等工序。从结构功能来看，装置核心采用梯形螺杆传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中摩擦阻尼适中，既可以保证施加扭矩时的力放大效果，又能实现可靠的自锁，当操作人员转动顶部的T型手柄带动螺杆下行时，活动压块会沿竖直导向结构平稳进给，不会出现转动偏移，压块下端设计有锯齿形咬合面，配合底座上的V型定位槽，

　　能够对不同直径的圆形截面工件形成稳定的四点接触，避免装夹过程中工件出现轴向窜动、周向转动的问题，锯齿结构还能在夹紧时嵌入工件表面的氧化层，进一步提升装夹的防滑能力，即便是表面沾有少量油污、锈迹的管材，也能保证足够的夹紧摩擦力。设计过程中，首先要确定的是螺杆的公称直径与导程参数，要平衡操作力和夹紧行程的关系：导程过小会导致下压进给速度太慢，张开到最大开度需要转动手柄多圈，影响作业效率；导程过大则会削弱螺纹副的力放大效果，操作人员需要施加很大的手柄扭矩才能达到足够的夹紧力，同时还会影响自锁可靠性，在受振动载荷时容易出现松脱。导向结构的设计上，活动压块与固定座之间采用双侧凸台与凹槽的滑动配合，配合间隙控制在0.05-0.12mm之间，

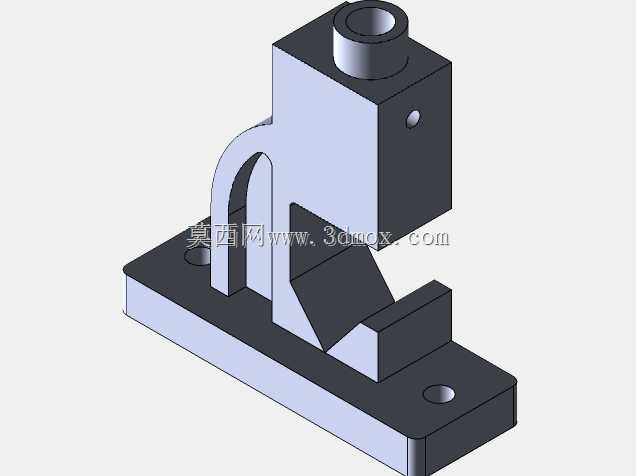

　　既保证压块上下滑动顺畅无卡滞，又能限制压块的周向转动自由度，保证压块的锯齿面始终正对V型槽中心，不会出现偏斜导致的工件夹伤、夹紧力不均问题。底座部分采用整体式矩形安装板结构，两个安装孔对称分布在底座两端，孔位设计为沉孔结构，安装时可以使用内六角螺栓将整个装置固定在工作台面、支架或者移动作业小车上，沉孔设计能够保证螺栓头完全沉入安装面以下，不会突出底座表面干涉工件放置。安装边界方面，底座的安装孔中心距需要匹配常用钳工台的T型槽间距，整体高度控制在操作人员站立作业时的舒适操作区间，顶部T型手柄的长度经过优化，单手握持转动时力臂长度合适，不需要借助加力杆就能达到常规管材装夹所需的夹紧力，手柄两端做了滚花处理，

　　手上沾有切削液或者油污时也不容易打滑。V型定位槽的夹角选用90度标准角度，能够兼容一定直径范围内的圆棒、圆管工件，不需要更换压块或者调整定位结构，覆盖日常作业中最常见的管材规格，当工件直径超出V型槽的适配范围时，只需要更换对应型面的压块即可，主体结构不需要改动，具备一定的通用适配能力。整个装置的受力路径经过优化，操作人员施加在手柄上的扭矩通过螺纹副转化为竖直方向的夹紧力，力流依次通过活动压块、工件、底座V型槽，最终传递到安装基础上，固定座的立板部分设计有三角形加强筋，能够承受夹紧时的侧向弯矩，避免长期受力后立板出现变形，导致螺杆与导向孔不同心，出现操作卡滞的问题。滑动配合面在加工时需要保证足够的表面粗糙度，减少长期滑动磨损，螺纹副部分预留润滑脂存储空间，日常维护时只需要定期涂抹少量润滑脂，就能保证操作顺畅，延长整体使用寿命。
