外锥面宝塔式软管插接直通接头

　　这类带多道环形倒刺的直通插接接头，是流体管路系统里用量极大的基础连接件，日常在气动控制回路、低压给排水管路、小型液压辅线、实验设备流体通路、农业灌溉支管连接场景里随处可见，核心作用是实现硬管端口与柔性软管的无额外卡箍快速对接，靠接头外壁的环形凸棱嵌入软管内壁形成密封与抗拉脱约束，相比卡套式、螺纹压紧式接头，装配效率能提升六成以上，不需要额外的紧固工具，手工插接到位即可完成密封连接，特别适合现场快速布线、临时管路搭建、频繁拆换管路的作业场景。

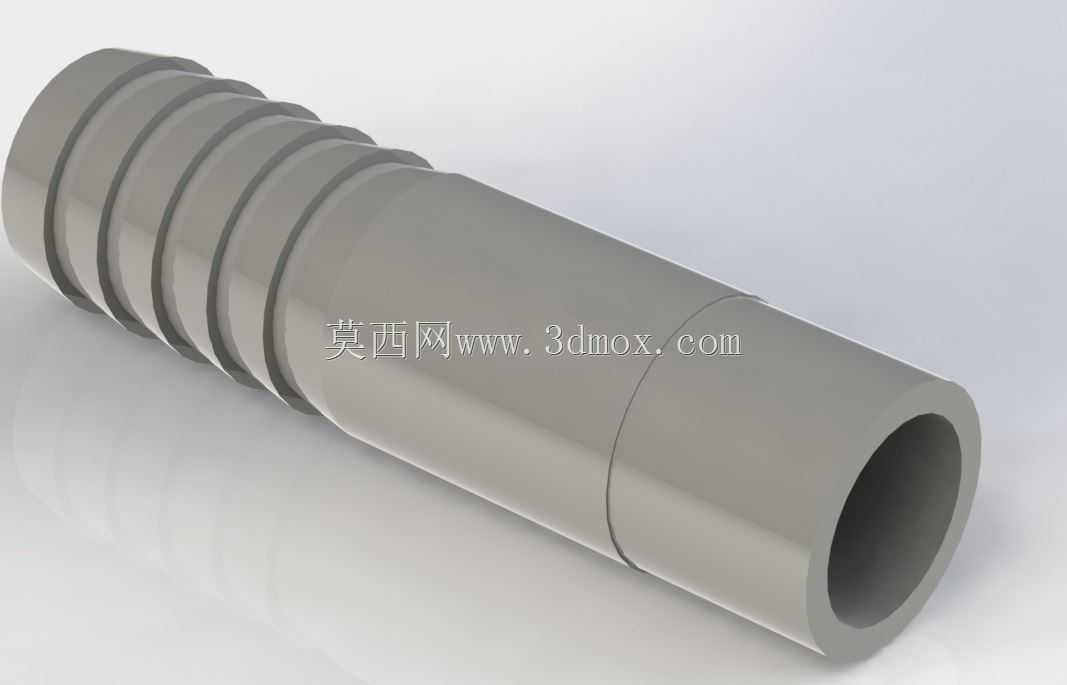

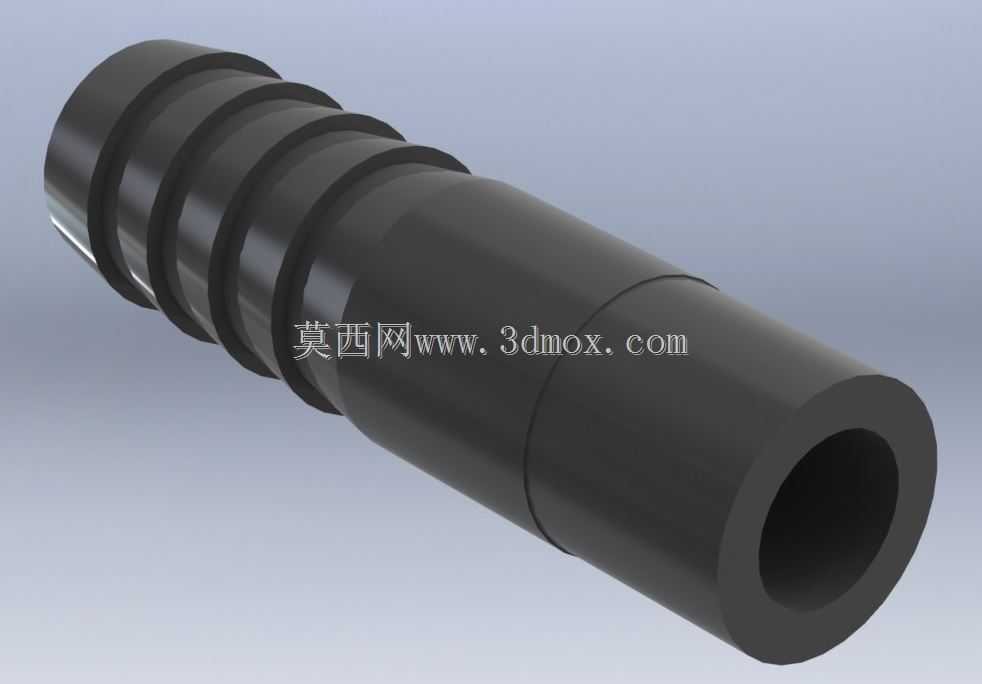

　　从结构设计逻辑来看，接头整体采用等壁厚中空直通结构，一端为光滑圆柱直插端，用来对接硬质管路或者设备本体的预留安装孔，另一端为多道等距分布的环形倒刺段，每道倒刺都采用前陡后缓的锥面设计，插接时顺着软管内壁滑入不会割伤胶管内层，受拉拔力时倒刺的垂直端面会牢牢卡入软管内壁的橡胶或者塑料层，避免管路带压工作时软管脱开喷出介质。倒刺段的根部做了R0.3的圆角过渡，避免应力集中导致接头在反复拆装或者管路震动时出现断裂，相邻两道倒刺之间的凹槽深度控制在1.2mm，既能够保证卡入软管后的咬合深度，又不会因为凹槽过深导致接头整体壁厚不足、承压能力下降。

　　实际选型时需要重点关注几个安装边界参数：首先是接头的通径，这款接头的内孔通径和两端的适配管径严格匹配，不会出现通径缩径导致的管路流阻变大问题，光滑端的外径公差控制在h7级别，和设备预留孔的H8公差配合时，能够实现小间隙配合，装配时涂少量密封胶即可实现端面静密封；倒刺段的最大外径比适配软管的内径大0.8-1.2mm，这个过盈量是经过反复验证的最优区间，过盈量太小会导致密封不足、容易脱管，过盈量太大会导致装配阻力过大，甚至插装时把软管端部顶裂，反而影响密封效果。接头总长度控制在适配管径的6倍左右，其中光滑插接段长度占总长度的45%，倒刺段占50%，中间预留5%的长度作为限位台肩，插装到位后台肩会顶住软管端面，避免软管插接过深抵到对面管路端口造成通径堵塞。

　　从材料适配角度，这类接头常用增强尼龙或者聚丙烯注塑成型，也有不锈钢车削加工的版本用于腐蚀性流体场景，塑料版本的工作压力范围在0-1.0MPa，完全覆盖常规气动回路、低压输水的工况需求，不锈钢版本承压可以达到4.0MPa，能够用于低压液压回路、化工流体输送场景。设计建模时需要重点处理倒刺的拔模角度，注塑件的倒刺外表面拔模角度控制在1.5度，既方便模具脱模，又不会影响倒刺的卡合效果，内孔做全程等直径设计，避免流道内出现台阶造成介质紊流、残留杂质。在管路排布时，这类接头安装后需要预留至少3倍管径的直线软管段，不要在接头根部直接弯折软管，否则会导致软管折瘪通径变小，同时长期弯折应力会作用在接头倒刺根部，容易造成接头断裂或者软管根部开裂。日常维护时，这类接头不需要额外的保养，每次拆换软管时检查倒刺是否有磨损缺口、表面是否有裂纹即可，如果倒刺出现磨损需要及时更换，避免带压工作时出现脱管漏液问题。在三维建模过程中，需要严格控制每道倒刺的同轴度，全轴同轴度公差控制在0.05mm以内，否则插装时会出现偏斜，导致软管局部受力不均，出现密封不严的问题，同时中空内孔的壁厚差不能超过0.2mm，避免注塑成型时出现缩痕、壁厚不均导致的强度不足问题。
