带爬梯移动式龙门起重架结构设计

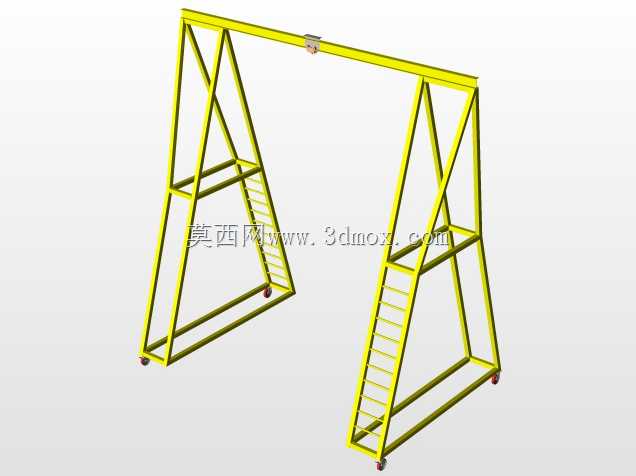

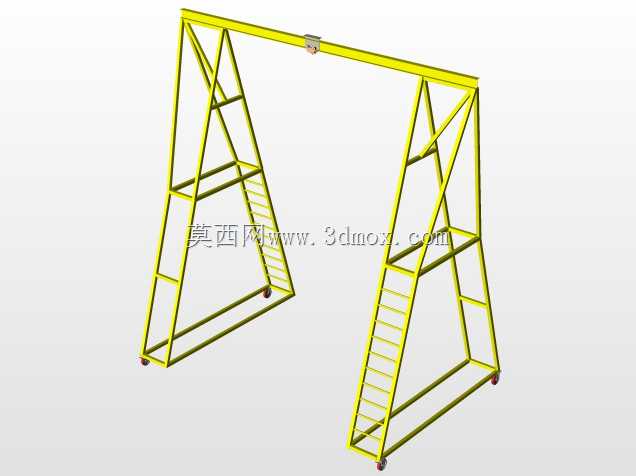

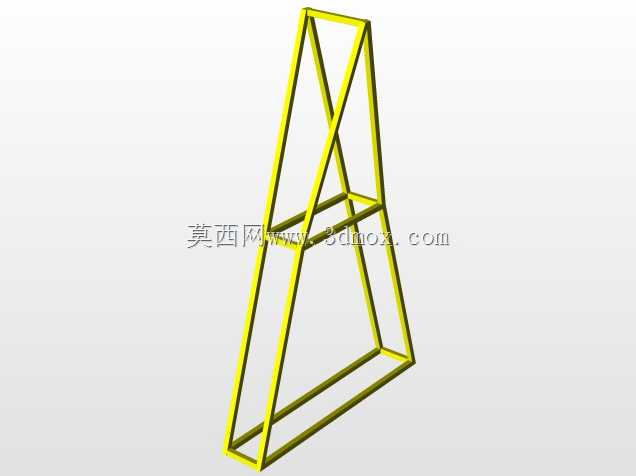

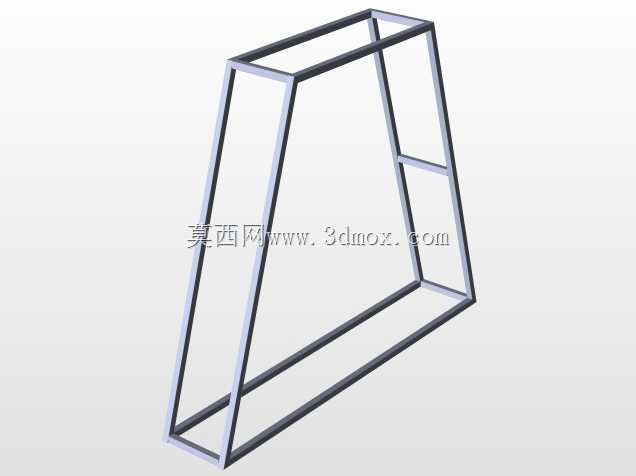

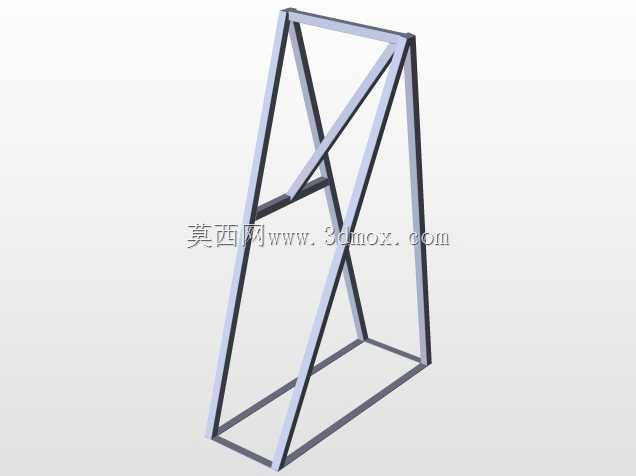

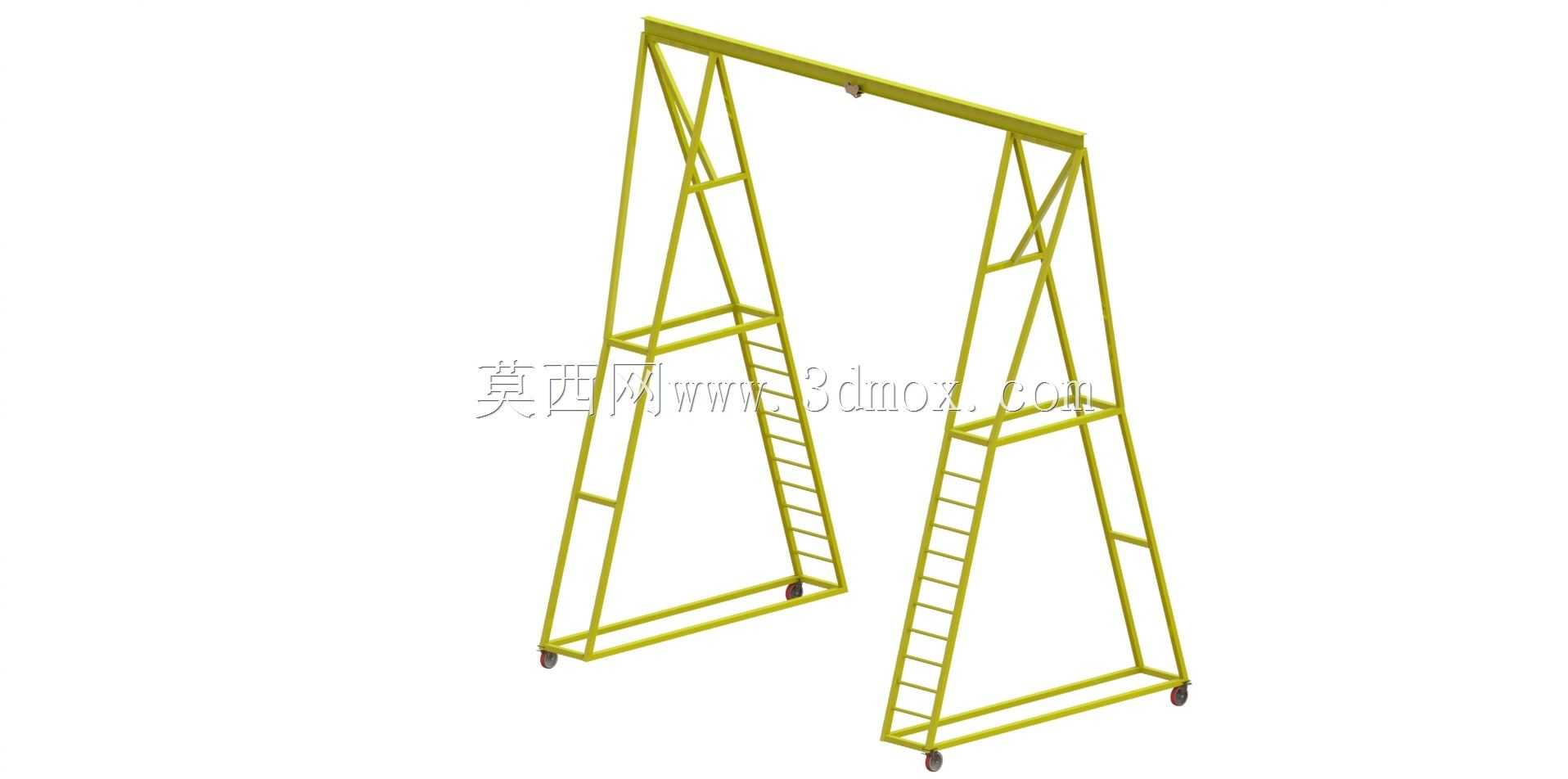

　　这款移动式带爬梯龙门架，主要面向车间内零散重型工件的短距离转运、设备检修时的部件吊装、轻型装配工位的物料举升场景，相比固定安装的天车，它不需要预埋轨道、不需要对厂房梁柱做承重改造，能在平整硬化的车间地面灵活转移作业点位，适配中小批量生产、机加工车间、维修班组的非固定点位起重需求，尤其适合没有配置固定式起重设备的老旧厂房、临时作业工区，以及需要跨工位流转重型工装、模具的生产场景。从结构设计逻辑来看，整体采用桁架式门型框架，两侧支腿为三角形桁架构型，这种构型在保证整体结构刚度的前提下，能大幅降低框架自重，避免纯实心型钢焊接带来的冗余重量，让设备移动时的人力推动阻力控制在合理区间，同时三角形桁架的抗扭、抗侧向弯折性能优异，

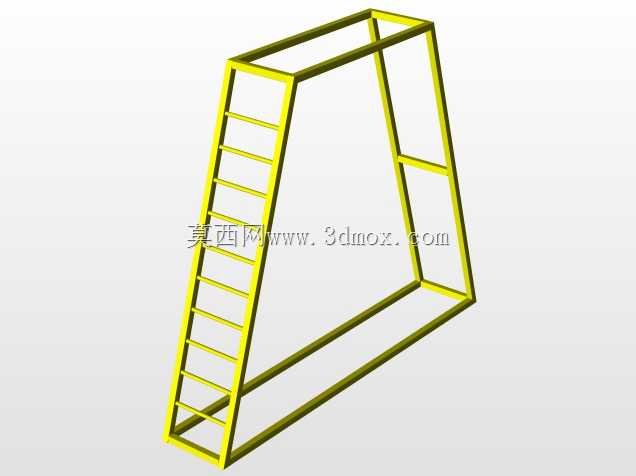

　　能抵消吊装作业时重物小幅摆动带来的侧向载荷，避免支腿出现失稳变形。支腿内侧集成的爬梯结构，并非后期附加的外挂构件，而是直接作为支腿桁架的一部分参与受力，爬梯的踏步采用等间距布置，踏步间距控制在300mm，符合人工攀爬的步幅习惯，爬梯两侧的竖杆同时作为支腿桁架的内侧弦杆，和斜向腹杆焊接为整体，既省去了单独加装爬梯的额外结构重量，也避免了外挂爬梯带来的连接松动风险，作业人员可以通过爬梯抵达横梁顶部，完成吊具检修、滑轮润滑、横梁上附属构件的调整作业，不需要额外搭设登高梯，提升了高空维护的便捷性。底部配置的脚轮为带刹车的重型万向脚轮，四个脚轮分别安装在两侧支腿的底部端梁上，端梁采用矩形型钢焊接，和支腿桁架的下弦杆做满焊连接，

　　脚轮安装座和端梁之间加设加强筋板，分散脚轮承载时的局部应力，避免长期承重后端梁出现局部变形；刹车装置踩下后可以锁定脚轮的转动与转向，在吊装作业时锁定整机位置，防止吊装过程中框架出现滑移，保障作业安全。整体框架的净跨距设计参考了常规车间内的托盘、工装板、小型设备的通用宽度，能满足多数常见尺寸工件的吊装通行需求，支腿的高度设计预留了足够的起升空间，适配常规车间内的作业高度，不会因为高度过低导致工件起升后无法越过工位上的设备、料架，同时整体高度控制在常规厂房门洞的通行高度以内，方便跨车间转移时直接通过普通厂房门，不需要拆卸构件。横梁部分采用和支腿同规格的型钢焊接为矩形桁架截面，横梁上预留了电动葫芦或者手动葫芦的安装滑行轨道，

　　轨道沿横梁全长布置，吊具可以沿横梁横向移动，覆盖整个跨距内的作业范围，不需要反复调整整机位置就能完成跨距内不同点位的重物取放。在结构受力的细节处理上，所有桁架腹杆和弦杆的连接节点都采用相贯线切割后满焊的处理方式，避免节点处出现应力集中，尤其是支腿和横梁连接的角部位置，加设了斜向加强撑，把横梁承受的竖向载荷顺畅传递到两侧支腿，避免角部焊缝长期受载出现开裂。整机的外形边界控制紧凑，在非作业状态下转移时，不会占用过多通道宽度，能在车间内宽度2米以上的常规通道顺利通行，支腿底部的横向支撑宽度经过校核，在额定起重量下整机的抗倾覆系数满足安全规范要求，即使吊重出现小幅偏摆，也不会出现整机侧翻的风险。和普通无爬梯的移动龙门架相比，这款结构把爬梯集成到支腿内部，没有额外增加整机的外廓尺寸，同时解决了横梁部位维护的登高需求，不需要在作业现场额外配置登高设备，尤其适合需要频繁调整吊具、检查横梁滑轮状态的高频作业场景。在安装边界上，这款设备不需要做地面预埋处理，只要是硬化的混凝土地面，地面平整度误差在常规车间地面允许范围内，就可以直接投入使用，不需要做特殊的基础施工，进场后只需要把脚轮的固定螺栓紧固，检查所有焊缝无开裂、葫芦安装牢固就可以开展作业，转场时也不需要做大规模拆解，直接推动就可以转移到下一个作业点位，对于需要灵活调整起重点位的作业场景来说，这种结构的实用性远高于固定安装的起重设施。
