起重作业用滑轮式吊钩承载结构

　　在车间重型工件转运、港口货柜装卸、基建现场建材吊装这类常规起重作业场景里，这套滑轮式吊钩结构是直接承接吊重、衔接起升钢丝绳与被吊物的核心受力部件，它的结构合理性直接决定起重作业的载荷传递效率与作业安全冗余。从实际作业需求出发，这套结构的设计首先要解决的是多倍率起升的载荷分流问题，内置的多组滑轮槽与起重设备的钢丝绳排布匹配，能通过滑轮组的倍率转换降低起升机构的单绳拉力，让小吨位的起升卷扬也能完成大重量物件的吊装作业，同时滑轮的轮槽做了适配常规起重钢丝绳直径的圆弧过渡，能减少钢丝绳在弯折过程中的磨损，延长钢丝绳的服役周期。

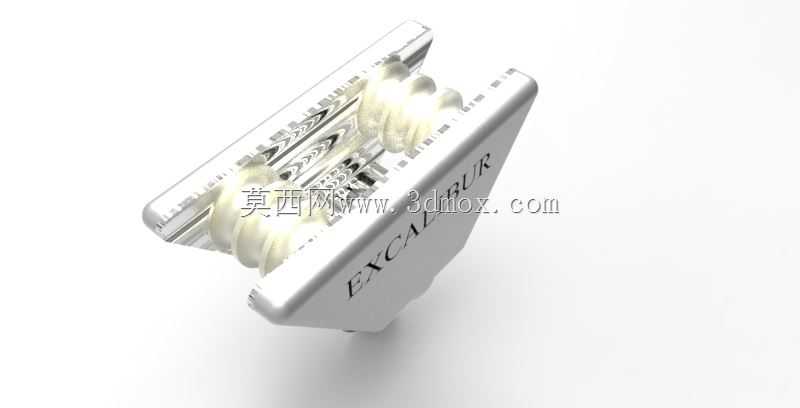

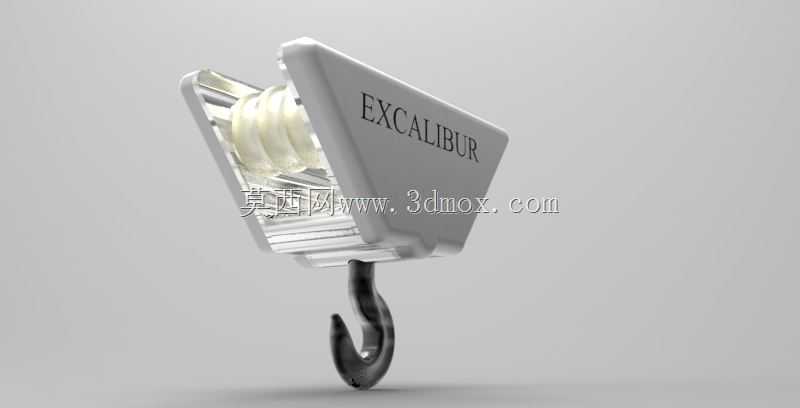

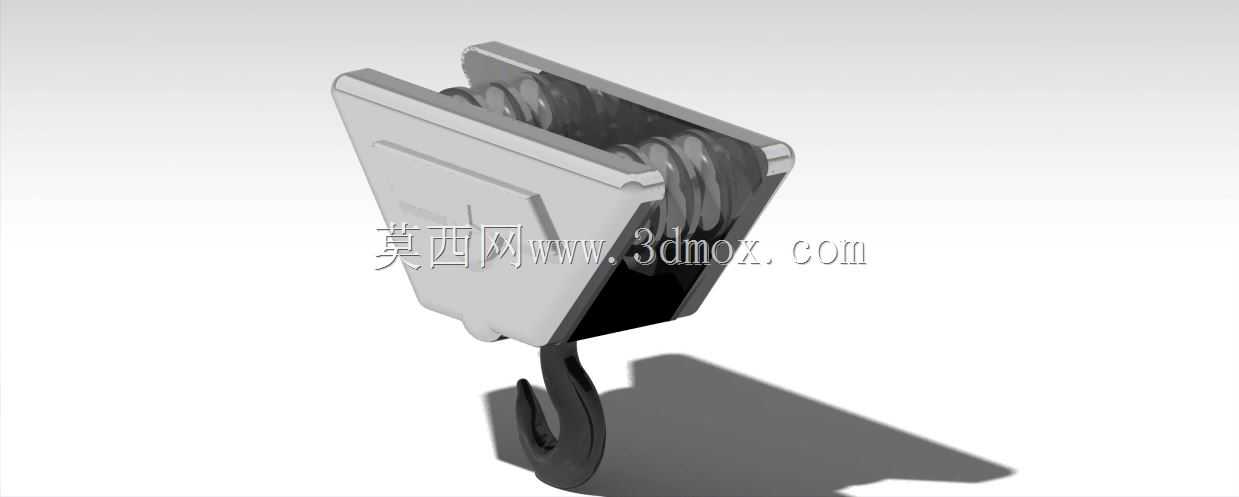

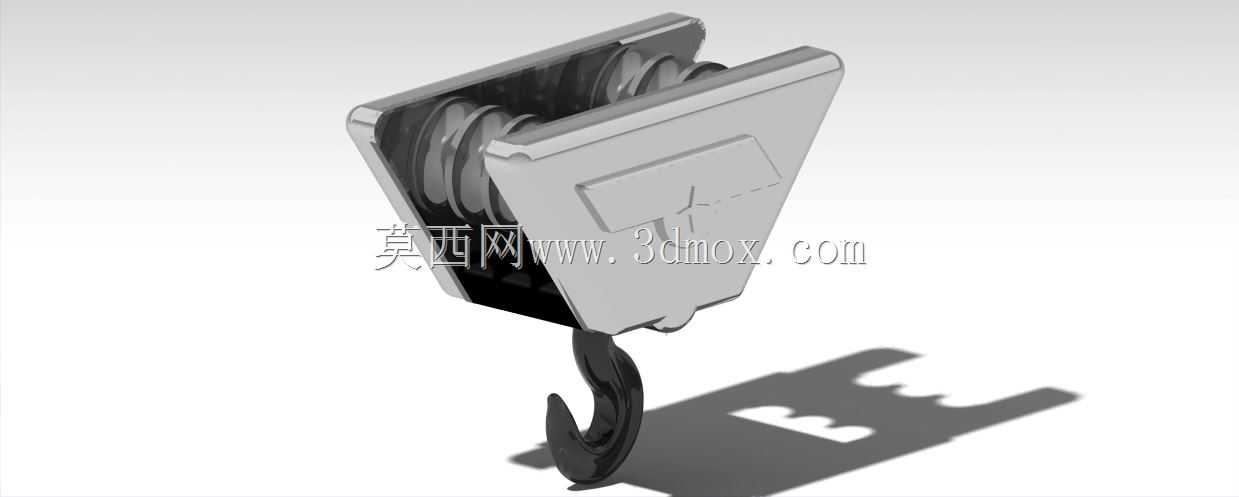

　　结构外侧的三角形护板是整套吊钩的承载框架，两块对称布置的护板既承担滑轮轴的支撑载荷，也能在作业过程中阻挡外界杂物卡入滑轮间隙，避免钢丝绳脱槽的风险，护板外侧的加强压型结构是在不增加整体板材厚度的前提下提升框架的抗变形能力，毕竟在起吊瞬间的动载荷冲击下，护板如果发生形变会直接导致滑轮卡滞，甚至引发钢丝绳脱槽的安全隐患。下方的吊钩部分采用了带防脱挡边的钩体结构，钩身的曲率半径按照起重吊钩的通用受力规范设计，能让吊重的载荷均匀分布在钩身的受力截面上，避免局部应力集中导致的钩体断裂，钩体与上部滑轮架的连接采用了可转动的铰接结构，在吊装过程中被吊物发生转动时，钩体可以随载荷自由回转，不会扭结钢丝绳，也能避免吊重的扭转力传递到滑轮组造成结构偏载。

　　从安装边界来看，这套结构的上部预留了与起重机起升钢丝绳穿绕的足够空间，滑轮轴的两端做了轴向定位结构，安装时只需要将钢丝绳按照预设的穿绕方式依次卡入滑轮槽，再对滑轮轴做轴向固定即可完成与起升机构的衔接，不需要额外制作复杂的连接工装。整体结构的外形轮廓做了倒角处理，没有尖锐的外凸棱角，既可以避免作业过程中剐蹭操作人员，也能防止在狭窄空间吊装时钩挂周边的设备或构件。在实际选型适配时，需要结合起重设备的额定起重量匹配对应滑轮数量与钩体额定载荷的结构，同时要确认滑轮槽的宽度与所用钢丝绳的直径匹配，过窄的轮槽会挤压钢丝绳造成绳股断裂，过宽的轮槽则会导致钢丝绳受力不均加剧磨损。

　　这套结构的设计没有冗余的复杂构件，所有部件都围绕承载、导向、防护三个核心功能布置，日常维护时只需要定期检查滑轮的转动灵活性、钩体的磨损量与铰接部位的润滑状态即可，不需要复杂的维保工序，能适配车间桥式起重机、门式起重机、流动式汽车吊等多种常规起重设备的末端吊重需求，在散货吊装、设备安装、构件转运等不同作业场景下都能稳定发挥作用。在建模过程中，结构的各个配合面都按照实际装配公差做了预留，滑轮与轴的转动配合间隙、护板与滑轮侧面的间隙都参考了实际起重吊具的装配标准，能直接用于结构受力仿真验证，也可以作为同类型吊具改型设计的基础参考框架，针对不同吨位的起吊需求，只需要调整护板厚度、滑轮直径与钩体的截面尺寸，就能快速衍生出不同载荷等级的同类型吊具结构，大幅缩短同系列产品的设计周期。
