带爬梯移动式龙门起重作业架结构

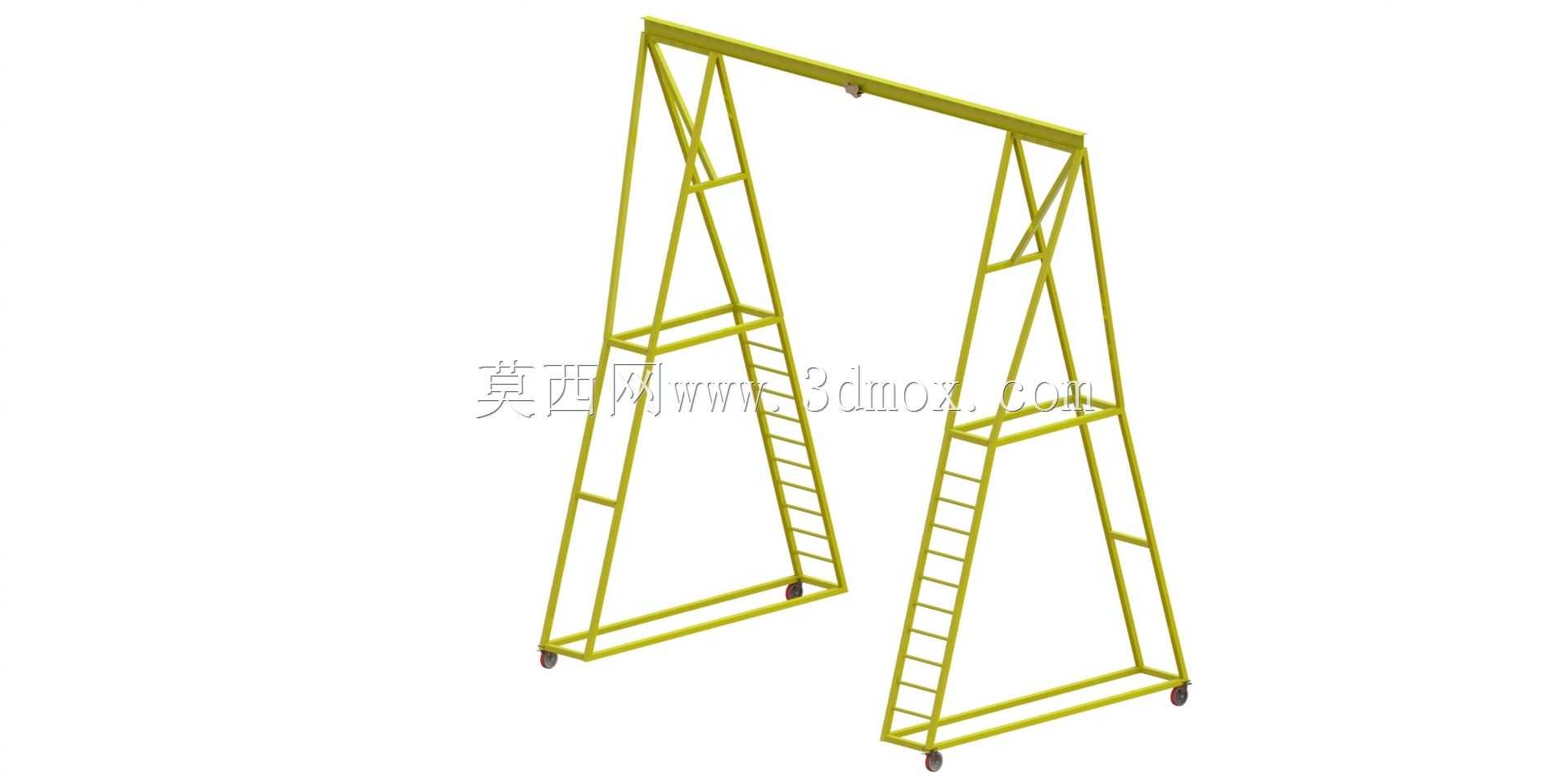

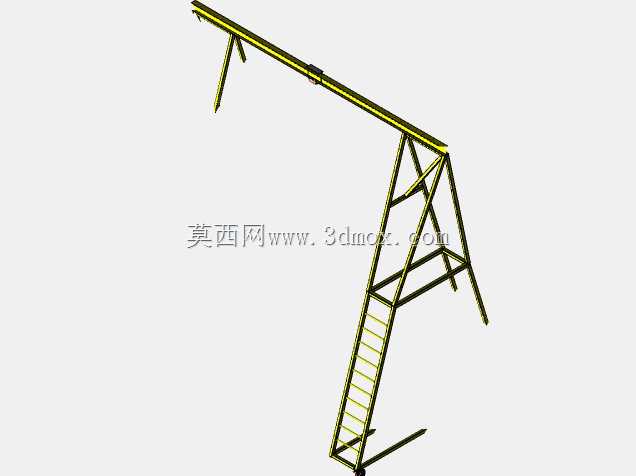

　　这款带爬梯的移动式龙门作业架，主要面向车间内零散点位的重物吊装、设备检修移位、轻型工件跨工位转运场景设计，适配厂区内无固定天车覆盖的区域作业需求，可在平整硬化的车间地面、仓储库区完成小吨位载荷的垂直起吊与短距离水平移位作业，弥补固定起重设备覆盖盲区的作业缺口。整体采用桁架式门型结构，两侧支腿为三角形空间桁架构型，相比实心型材焊接结构，在保证整体结构刚度与抗扭性能的前提下，大幅降低了架体自身重量，减少移动时的推行阻力，同时桁架结构的镂空设计也能降低车间内通风、管线布设的遮挡影响。架体顶部为单根通长的主梁结构，作为起重葫芦的挂载运行轨道，主梁与两侧支腿采用刚性焊接连接，连接节点处增设斜向加强筋板，分散起吊载荷带来的弯矩应力，

　　避免节点处出现应力集中导致的结构变形。两侧支腿内侧整合了固定式爬梯结构，爬梯踏步采用防滑型材制作，踏步间距符合高空作业的人机工程要求，作业人员可通过爬梯抵达主梁位置，完成起重葫芦的检修、挂载调整、吊点位置校准等操作，无需额外搭设登高梯具，减少现场作业的辅助工装准备环节。爬梯与支腿桁架采用一体化焊接设计，爬梯侧边与支腿竖杆共用部分型材，既简化了整体焊接工序，也让爬梯与主架体的连接强度更有保障，避免额外附加爬梯带来的连接松动风险。架体底部四个支腿端点均配置了万向脚轮，脚轮带锁止结构，当架体移动到指定作业点位后，可踩下锁止结构固定轮体，避免起吊作业过程中架体出现滑移偏移；脚轮的承载能力匹配架体额定起重量要求，轮面采用聚氨酯材质，

　　在硬化水泥地面、环氧地坪上移动时不会刮伤地面，同时推行过程中噪音更低。从安装边界来看，这款移动龙门架的整体宽度适配车间内常规通道的通行宽度，可顺利通过车间内标准宽度的防火门、设备间通道，无需对现有厂区通道进行拓宽改造；架体整体高度适配常规厂房的层高要求，顶部主梁与厂房屋顶管线、照明灯具预留足够的安全距离，避免移动过程中出现碰撞干涉。在结构设计过程中，针对移动作业的受力特点，对支腿的受力工况做了多场景校核：既考虑了额定载荷居中起吊时的正压力分布，也考虑了吊点偏置、架体移动过程中路面不平整带来的侧向冲击力，对支腿底部的型材截面做了针对性加厚，同时在支腿中部设置了横向连接横梁，增强两侧支腿的整体协同受力性能，避免单侧支腿受力过大出现变形。

　　架体表面采用黄色防锈涂装，符合车间作业设备的安全警示色要求，涂装层厚度满足车间内常规酸碱环境、油污环境下的防锈需求，减少后期维护的补漆频次。在实际使用场景中，这款设备可搭配手动葫芦或小型电动葫芦使用，完成机加工车间内模具的上下模移位、维修车间内设备零部件的吊装拆卸、仓储区内重型物料的堆高码放等作业，相比固定安装的龙门吊，它无需预埋轨道、无需做地基固定，可根据作业需求灵活转移作业点位，对于多品种小批量生产的车间、设备维修班组、仓储库区来说，能以较低的设备投入覆盖多点位的轻型起重作业需求。设计时也充分考虑了架体的拆装转运需求，主梁与支腿的连接节点采用可拆卸的高强度螺栓连接副，在需要长距离转场时，可将架体拆解为几个部分，通过普通货运车辆即可运输，抵达现场后无需大型吊装设备，两到三名作业人员即可完成组装调试，快速投入使用。爬梯的位置设置在支腿内侧，不会超出架体的整体宽度边界，移动过程中不会与通道两侧的设备、物料发生刮碰，爬梯顶部设置了安全扶手，作业人员攀爬至顶部操作时可抓握扶手保障作业安全，扶手与主梁的连接位置做了圆弧过渡处理，避免尖锐棱角带来的磕碰风险。针对起吊作业时的架体稳定性，在两侧支腿的底部可根据需求选配扩展式支撑脚，当进行大载荷起吊作业时，可将支撑脚伸出并接触地面，增大架体的支撑跨度，进一步提升作业时的抗倾覆稳定性，支撑脚采用可收放设计，移动时可将支撑脚抬起收回，不影响架体的正常通行。
