轮式装载机配套起重尾端作业结构

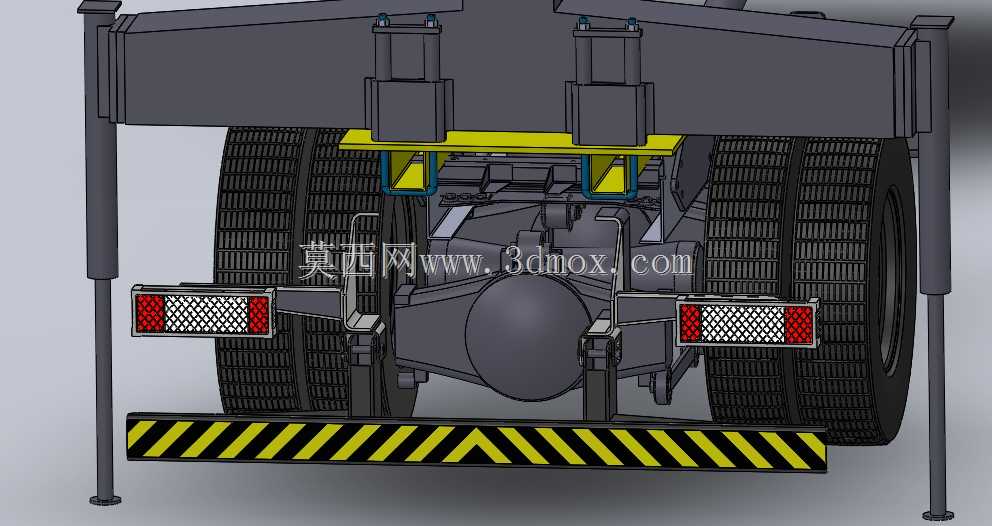

　　这套结构适配12至30吨米额定起重量的轮式装载机改装起重作业场景，主要面向零散物料吊装、厂区短距离转运装卸、野外小型工程起重辅助作业需求，解决常规装载机仅能完成铲装作业、无法兼顾定点吊装的功能缺口，无需额外配置独立起重设备即可拓展主机作业范围，降低中小工程的设备投入成本。从结构布局来看，整套装置依托装载机原有重载后桥底盘安装，核心承载框架直接与底盘纵梁通过高强度螺栓组连接，避免额外焊接对底盘母材强度的损伤，安装时需校核后桥载荷分配边界，确保起重作业时轴荷不超出原厂轮胎、桥壳的额定承载限值。两侧配置的垂直液压支腿为作业时的主要承载部件，支腿跨距设计充分考虑侧方吊装的抗倾覆需求，支腿底部设置带防滑纹的支撑盘，作业时伸出至地面贴合，

　　抵消吊装时的偏载力矩，非作业状态下支腿完全收回，不超出车辆原有宽度边界，不影响装载机正常转场行驶。结构中部的起重挂载架采用箱型梁焊接结构，梁体内部设置横向加劲肋，避免重载起升时梁体出现下挠变形，挂载点预留标准起重吊具安装接口，可适配吊钩、简易吊具等不同作业属具，挂载架下方设置的防护横梁带有黄黑警示标识，既满足道路行驶时的后下部防护要求，避免小型车辆钻入底盘下方，也可作为作业时的安全警示边界，提醒周边人员保持安全作业距离。两侧的反光标识组件按照道路作业车辆的可视性要求布置，确保夜间转场时后方车辆可清晰识别车辆轮廓，降低道路行驶风险。设计过程中优先考虑原有底盘的兼容性，所有安装点位均匹配常规轮式装载机的底盘孔位，

　　无需对主机结构进行破坏性改装，拆装流程可在常规维修车间完成，便于用户在铲装作业与起重作业之间快速切换功能。结构的离地间隙在行驶状态下保持与原车后悬离地间隙一致，避免非铺装路面行驶时出现磕碰损坏，支腿的伸缩行程预留足够的地面落差补偿量，可在不太平整的野外作业场地完成调平，无需额外铺垫过多垫板即可满足作业水平度要求。整套结构的受力传递路径经过反复校核，吊装载荷通过挂载架传递至两侧主纵梁，再通过支腿传递至地面，作业时轮胎仅承受少量辅助载荷，避免重载长期作用导致轮胎过早损坏，同时后桥的差速器、制动管路等原有部件在结构设计时均预留足够的检修空间，日常保养维护时无需拆卸整套起重结构即可完成常规检查与油液更换。针对作业时的视野需求，

　　结构的上横梁高度设置在驾驶员后视镜可视范围内，作业时驾驶员可通过侧窗与后视镜观察支腿接地状态与吊具作业位置，减少视野盲区。结构的所有外露部件均做了防锈涂装处理，适配户外作业的复杂环境，避免雨水、扬尘导致的结构锈蚀，延长部件使用寿命。
