带环形安装座的杯状腔体连接件结构设计

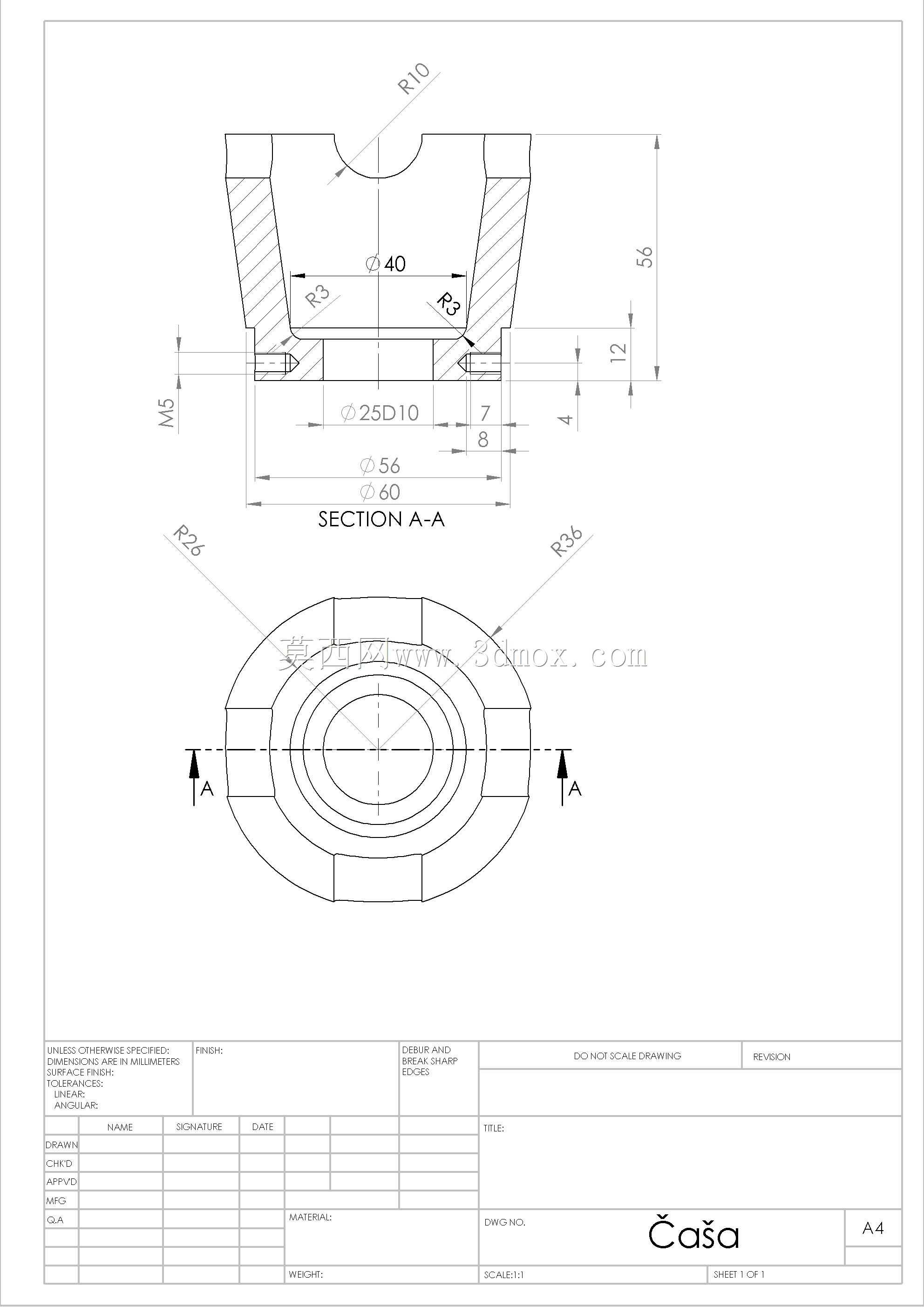

　　在流体输送、小型容器配套以及工装夹具定位的场景里，这类带环形安装法兰的杯状腔体零件是很常见的连接载体，很多时候它承担着介质导流、端部密封以及部件定位的多重作用，不像标准法兰件那样有统一的通配尺寸，往往需要根据对接部件的接口规格做定制化的结构设计。从剖视结构能看到，零件的主体是内凹的杯状腔体，内腔底部做了R10的圆弧过渡，这种设计不是随意加的圆角，一方面是避免腔体内部出现直角应力集中，在承受内部介质压力或者外部装配载荷的时候，不会在转角位置出现应力开裂的问题，另一方面如果是走流体介质的工况，圆弧过渡能减少介质流动的死角，避免残留介质堆积在腔体角落，尤其是输送带有少量颗粒或者易结垢的介质时，这种过渡结构能大幅降低后期清理维护的难度。

　　零件下端的环形安装座是整个部件的安装基准，从俯视图能看到安装座上做了对称的缺口结构，不是整圈的实心法兰，这种设计首先是减轻零件的整体重量，对于需要频繁拆装或者移动部件上的连接件来说，减重能降低装配的劳动强度，也能减少对接设备的负载；其次这几个对称缺口是安装定位用的，装配的时候可以和对接基座上的凸台卡合，不需要额外做定位销就能限制零件的周向转动，能省掉装配时找正定位的工序，提升装配效率。尺寸标注里能看到，安装座的外轮廓做了R26的圆弧倒角，没有尖锐的棱边，一方面是避免装配的时候划伤操作人员，另一方面也能减少安装过程中零件和对接面磕碰导致的密封面损伤。

　　从尺寸链来看，腔体的内孔做了阶梯式的设计，最上端的内孔直径40，往下依次是直径56、直径60的阶梯段，还有25D10的配合段，这个配合段的公差带选D10是有明确考量的，它是和对接的管接头或者阀芯类零件做间隙配合用的，D10的公差能保证配合件顺利装入，同时不会因为间隙过大出现晃动或者密封失效的问题，配合段的长度标注是7，这个长度刚好能满足常规O型密封圈的安装宽度要求，装配的时候在这个位置放置密封圈，就能实现腔体和对接件之间的径向密封，不需要额外加端面密封垫，减少密封件的数量也能降低泄漏的风险点。

　　安装座的总厚度标注是12，从腔体底部到安装座下端面的距离是4，这个尺寸是安装的边界尺寸，设计的时候要保证安装座下端面和对接基座的表面完全贴合，4mm的凸台高度刚好能嵌入对接基座的沉孔里，实现径向的辅助定位，同时不会因为凸台过高导致安装座和基座之间出现缝隙，影响连接的紧固性。腔体侧壁的厚度是均匀的，从剖视的剖面线能看到壁厚保持一致，这种等壁厚设计如果是采用注塑或者铸造工艺生产的话，能避免成型过程中出现缩孔、壁厚不均导致的变形问题，如果是采用机加工生产的话，也能减少加工的切削量，提升材料的利用率。

　　上端腔体的开口位置做了向外的倾斜扩口，扩口的角度和R3的圆角过渡，这个结构是为了方便对接部件的导入，比如要把管路或者其他零件插入腔体的时候，扩口能起到导向的作用，不需要精确对准就能顺利装入，尤其是在设备内部操作空间狭小、视线受阻的装配场景下，这种导向结构能大幅降低装配的难度。另外腔体上端外边缘做的R10圆弧，除了之前说的应力释放作用，还能避免在安装外部密封套的时候，尖锐的棱边割坏密封套的橡胶材质，延长密封件的使用寿命。

　　在实际选型应用的时候，首先要核对安装座的安装边界尺寸，确认对接基座上的沉孔直径和安装座的外径匹配，同时要确认基座上的定位凸台和安装座的缺口位置对应，避免装反或者无法卡合的问题；其次要核对内腔阶梯孔的尺寸，确认和对接插入件的配合公差符合要求，如果是用于承压工况，还要根据实际的工作压力核算腔体壁厚的强度，必要的时候可以调整壁厚或者更换强度更高的材料；如果是用于流体输送的场景，还要确认内腔的圆弧过渡是否满足介质流动的要求，避免出现流道突变导致的压力损失过大问题。

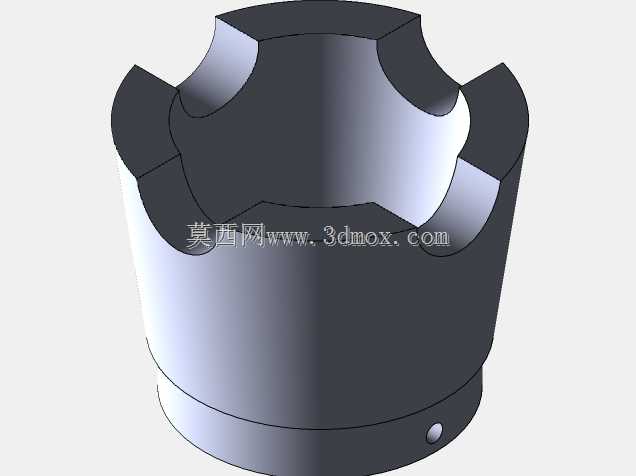

　　做这类零件的三维建模的时候，首先要先绘制下端安装座的截面轮廓，把对称缺口、外圆弧、安装孔位的基准定好，因为安装座是整个零件的装配基准，所有后续的尺寸都要以安装座的下端面和中心轴线为基准来标注，这样能保证加工和装配的时候基准统一，减少尺寸链的累积误差。然后再向上拉伸腔体的主体结构，做内腔的阶梯孔切除，最后加上各个位置的圆角过渡，建模的时候要注意各个圆角的顺序，先做小半径的圆角再做大半径的圆角，避免出现圆角特征生成失败的问题，同时要检查壁厚的均匀性，避免出现局部壁厚过薄导致的强度不足问题。
