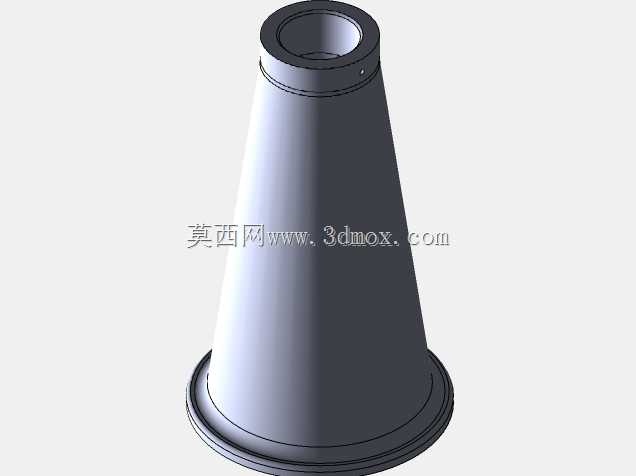

带法兰底座锥形中空承力结构件

　　日常做非标设备支撑结构设计时，这类带法兰底座的锥形中空构件出镜率不低，先从实际落地的场景说起，不少轻工输送线的末端落料导套、小型立式储料仓的下部导料段、户外小型设备的防雨支撑座，都会用到类似构型的零件，它的核心作用是实现上下接口的尺寸过渡，同时兼顾结构刚度与轻量化需求，毕竟中空的锥形结构比等径直筒在承受轴向压载时，抗失稳能力要高出不少，还能顺着锥面实现物料的自然滑落，不会在筒壁出现积料卡滞的问题。

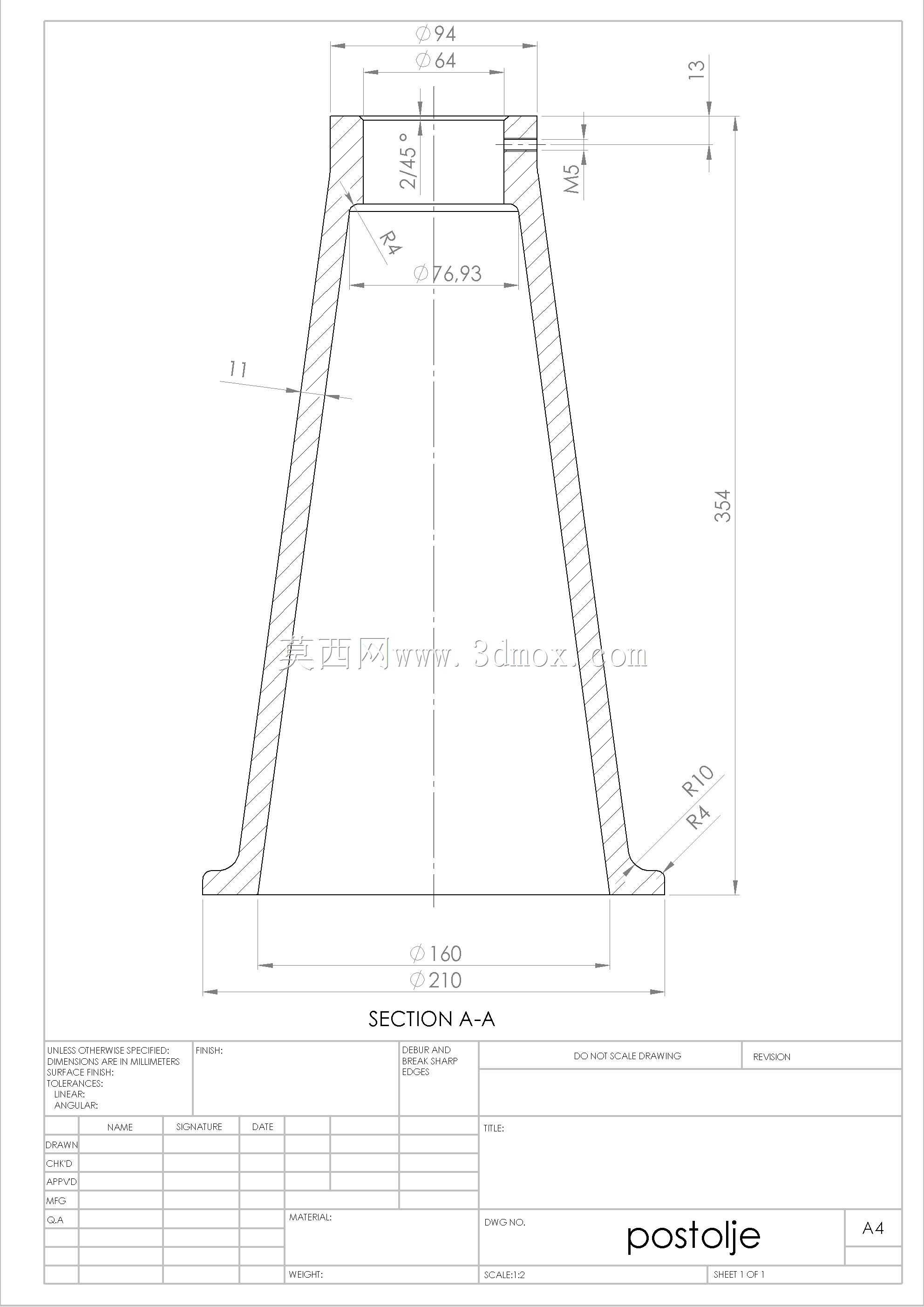

　　拿到这个零件的结构需求时，首先要锚定的是安装边界，底部法兰是整个构件的安装基准，从剖面尺寸能看到，法兰总外径做到210，密封配合面的直径是160，底部做了R10与R4的过渡圆角，这个细节很关键，很多新手建模时容易忽略安装面的圆角过渡，实际加工时直角处会出现应力集中，焊接或者压铸成型时还容易出现缩孔缺陷，法兰上预留的安装位要和下方配套的支架安装孔对齐，设计时要保证法兰端面的平面度公差，不然安装后会出现整体倾斜，锥面的同轴度就没法保证。

　　再往上看锥段的设计，整个锥段的总高度是354，锥壁保持均匀的壁厚，锥面的斜度做了1:1的锥度配比？不对，从剖面的角度标注看，单侧锥壁和竖直轴线的夹角是15度，这个角度是经过考量的，如果角度太小，锥面的导料效果差，物料下落时容易和壁面产生过大摩擦，角度太大的话，上下端口的尺寸差会过大，和上方设备的对接就需要额外做转接结构，反而增加装配成本。锥壁的厚度保持一致，不管是采用板材卷焊还是铸造成型，均匀壁厚都能减少加工时的变形量，焊接时不会因为壁厚差过大出现焊穿或者未焊透的问题，铸造时也能避免冷却速度不一致导致的内应力残留。

　　上端的接口部分，顶部端口的外径是94，内孔直径是64，端口处做了45度的倒角，深度是13，这个倒角一方面是方便和上方的对接管道或者设备接口做装配导向，另一方面也能去除端口的锐边，避免安装时划伤操作人员或者密封件。上端接口的壁厚和锥段保持一致，接口处没有做额外的加厚凸台，是因为这个构件的上部载荷不大，不需要额外加强，均匀的壁厚也让整个零件的成型工艺更简单，不需要做额外的补焊或者机加工序。

　　设计时还要考虑内部的结构细节，剖面里标注的内孔尺寸76.93，是锥段某一高度位置的内径参考，这个尺寸是用来校验锥面斜度是否准确的，建模时不能只拉个圆锥就完事，要在关键截面做尺寸校验，保证整个锥面的线性度，不然实际装配时，内部如果要穿过管线或者输送物料，会出现卡滞的问题。另外锥壁和上下法兰、上端接口的连接处，都做了内侧的圆角过渡，避免应力集中，当构件承受轴向冲击载荷时，过渡圆角能把应力分散开，不会在连接处出现断裂的问题。

　　从实际使用的角度说，这类构件如果用在食品加工的输送线上，内壁还要做抛光处理，锥面的光滑度要达到一定要求，避免物料残留，如果用在户外设备的支撑座，锥壁的外表面要做喷塑或者镀锌处理，提升防腐蚀能力，底部法兰和安装基础之间要加装橡胶密封垫，防止雨水从安装缝隙渗入内部。建模的时候要注意，整个零件是轴对称结构，完全可以用旋转凸台的方式来做主体，之后再处理法兰上的安装孔细节，不过要注意，旋转轮廓的草图必须是封闭的，而且不能有重叠的线段，不然生成实体时会出现错误，尺寸标注要和加工图纸保持一致，关键的配合尺寸要单独标注公差，比如上端的内孔直径、底部法兰的配合面直径，这些尺寸如果超差，会直接影响装配效果。

　　还有个容易被忽略的点，就是零件的重心位置，锥形结构上窄下宽，重心落在底部法兰的中心范围内，所以安装后的稳定性很好，不需要额外加加强筋就能满足普通工况的承力需求，如果是承受较大侧向载荷的场景，还可以在锥壁和法兰之间加三角加强筋，但这个构型本身的刚度已经足够应对多数轻载场景，加筋反而会增加重量和加工成本。另外底部法兰的厚度也要匹配总高度，这个零件的法兰厚度足够，不会在螺栓锁紧时出现法兰变形的问题，安装时螺栓的预紧力要均匀，不然会导致法兰面翘曲，影响密封效果和安装精度。
