带键槽轴端结构的传动轴工程设计

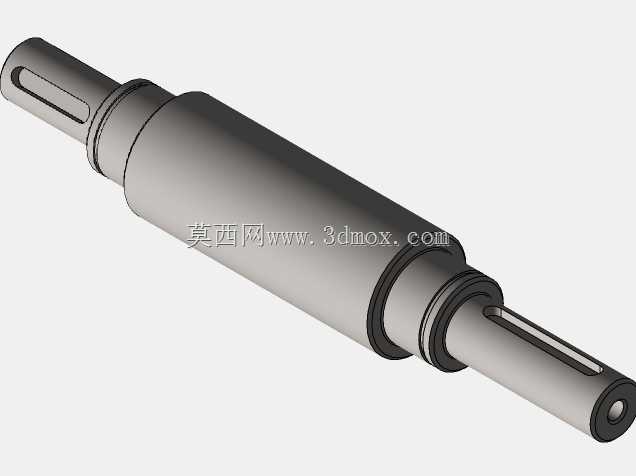

　　在常规的回转传动系统搭建中，轴类零件作为扭矩传递、回转部件支撑的核心载体，其结构设计的合理性直接决定整套传动机构的运行稳定性与服役寿命。这款轴件的设计完全围绕传动场景的实际载荷特性展开，整体采用阶梯轴的经典结构形式，通过不同轴径的台阶变化实现轴上零件的轴向定位，避免传动过程中零件出现轴向窜动，同时也适配不同安装位置的零件配合公差要求。从结构细节来看，轴的两端均设计有键槽结构，分别对应动力输入端与负载输出端的连接需求，键槽的尺寸与轴径匹配，能够保证平键安装后键与键槽的侧面紧密贴合，在传递扭矩时不会出现应力集中导致的键槽崩裂问题，同时键槽的位置精度也做了对应约束，保证两端传动部件的回转同轴度，减少高速运转时的径向跳动。

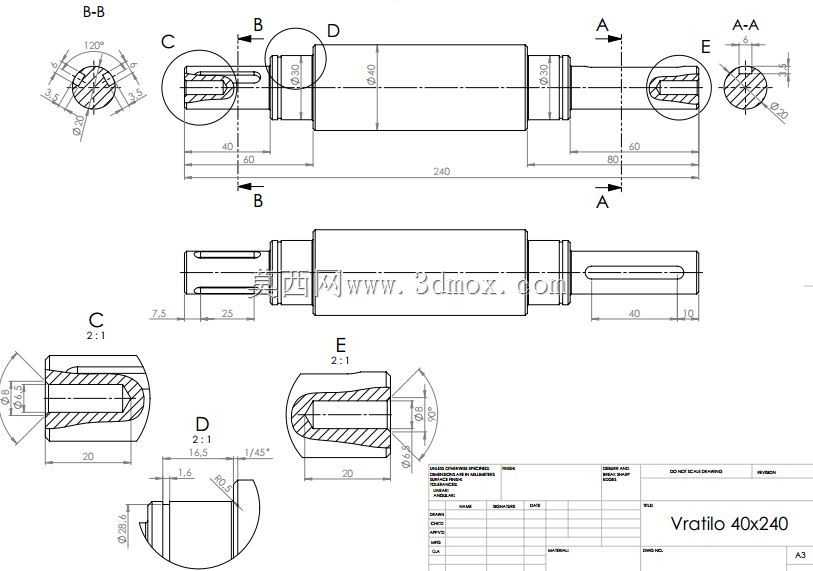

　　轴身的中间段为大直径设计，主要用于安装回转类支撑或传动零件，比如滚动轴承、传动齿轮等部件，大直径段的轴肩可以为这些零件提供可靠的轴向定位面，安装时不需要额外设计复杂的定位结构，仅靠轴肩与轴端挡圈的配合就能完成零件的轴向固定，简化装配流程。两端的轴头部分直径更小，分别伸出支撑轴承之外，用于连接外部动力源与执行部件，轴头的长度设计充分考虑了连接件的安装厚度，预留了足够的锁紧空间，同时轴端的倒角设计能够避免装配时刮伤配合零件的内孔，也方便零件顺利套入轴段。从局部放大的结构可以看到，轴上的退刀槽、越程槽都做了对应设计，在进行轴径磨削加工时，能够保证砂轮可以顺利退刀，不会在轴肩位置留下加工残留，保证轴肩端面与轴径的垂直度，

　　让安装在轴肩处的零件端面能够完全贴合，避免出现倾斜导致的运转偏载。轴上的圆角过渡设计也充分考虑了应力分散的需求，不同轴径衔接的位置没有采用直角过渡，而是设置了合理半径的圆角，减少轴在承受交变扭矩与弯矩时的应力集中系数，避免长期运转过程中在轴肩位置出现疲劳裂纹，提升轴件的疲劳强度。在实际应用场景中，这类轴件可以适配中小型的传动设备，比如小型输送机的传动辊轴、减速机内部的传动轴、机床进给机构的传动芯轴等场景，其尺寸边界完全适配常规标准件的安装要求，两端轴头的直径与长度可以匹配标准规格的联轴器、带轮等连接件，中间轴段的直径也符合常用深沟球轴承、圆柱滚子轴承的内孔尺寸系列，不需要额外定制非标准的配套零件，

　　能够有效降低设备的整体制造成本与后期维护成本。设计过程中，结构尺寸的确定完全遵循等强度设计原则，在保证轴的扭转强度、弯曲强度满足额定载荷要求的前提下，尽可能优化轴的重量，减少不必要的材料浪费，同时各轴段的同轴度、圆柱度形位公差都做了合理标注，能够指导加工过程中保证零件的加工精度，避免因为形位公差超差导致装配后出现运转卡滞、噪音过大、磨损过快等问题。轴端的中心孔设计也符合加工工艺要求，在车削、磨削加工时可以作为定位基准，保证各轴段的加工基准统一，提升加工精度的一致性，同时中心孔也可以作为后期设备维护时的顶持基准，方便轴件拆卸后的检测与修复。
