带环形定位槽方形凹腔安装基座结构

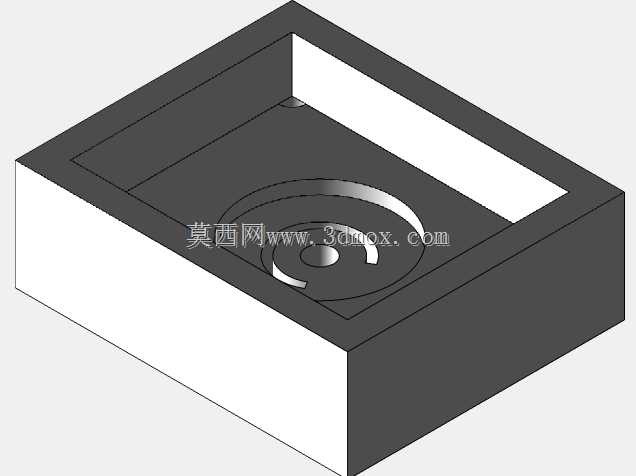

　　这款方形凹腔基座在小型工装夹具、检测工位定位模块领域应用十分广泛，日常产线里的小型传感器定位座、工装快换基准块、小型工件承载座都能看到这类结构的身影，它不需要复杂的配套安装件，直接通过四角的安装孔就能固定在型材台面或者设备基板上，适配多数轻型工位的承载定位需求。从结构功能来看，基座整体采用方形块状设计，上部开设的凹腔是核心承载区域，凹腔底部加工的同心环形槽主要用于工件定位时的容屑与定位面贴合补偿——实际加工场景中，工件定位面难免残留细小切屑或者加工毛刺，环形槽可以容纳这些杂物，避免工件放置时出现垫翘，保证定位基准的平面度；凹腔中心的通孔既可以作为定位销的穿装孔，也能作为气检工位的通气孔，适配不同的工位功能需求，

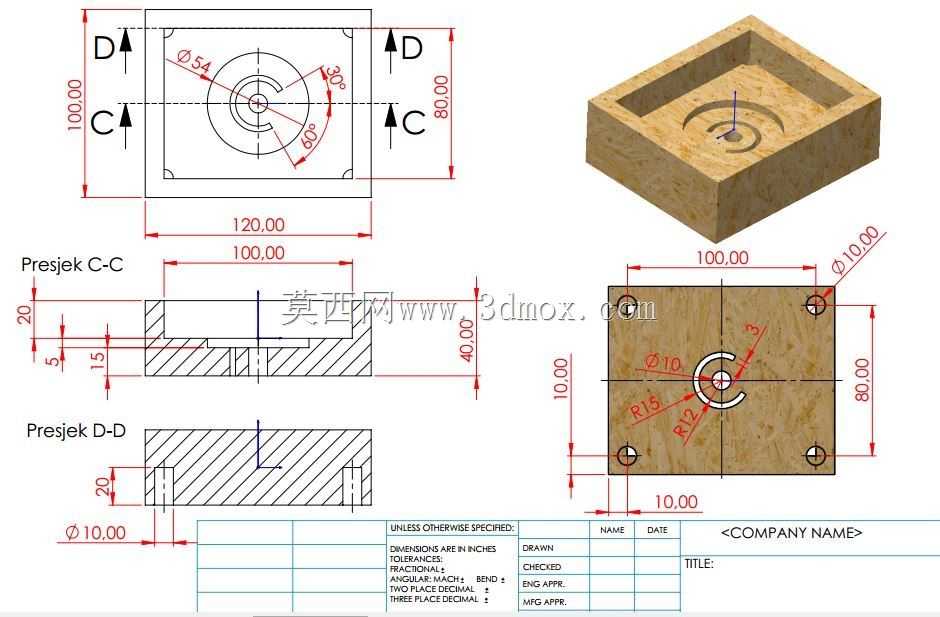

　　不用额外二次加工就能兼容多种使用场景。设计过程中优先考虑了加工便利性与安装容错性，四角的安装孔采用通孔设计，孔位距离侧边的尺寸统一留足10mm的安装边距，既保证安装时螺栓头有足够的承压面，也避免孔位过于靠近边缘导致基座受力开裂；凹腔的深度设置为15mm，这个深度既能保证放置在凹腔内的工件不会出现侧向滑移，也不会因为凹腔过深导致取放工件时卡滞，日常操作时工人徒手就能完成工件取放，不需要额外的撬取工具。尺寸边界上，基座整体外形长度为120mm、宽度为100mm、总高度为40mm，属于小型安装基座的常规尺寸范围，安装时占用的台面空间很小，适合在紧凑排布的多工位自动化设备上密集布置；凹腔的外形尺寸为长100mm、宽80mm，

　　和基座外轮廓形成均匀的侧壁厚度，保证基座整体的结构刚性，即使承受一定的侧向压紧力也不会出现侧壁变形；底部的环形定位槽分别设置了R12、R18的半径尺寸，对应不同直径的圆形工件定位需求，中心的通孔直径为10mm，适配标准的M10定位销或者气检接头，不需要额外改孔就能直接使用标准件。从加工工艺角度来看，整个基座的所有加工特征都可以通过三轴CNC设备一次装夹完成，不需要翻面加工或者特殊工装，毛坯选用标准方形型材块即可，加工时先铣削上下基准面，再加工四角安装孔，最后铣削凹腔与环形槽，工序集中且加工路径短，批量生产时的加工效率很高，单件加工的刀具损耗也很低，适合小批量定制或者批量量产。实际使用中，

　　这类基座的凹腔侧壁可以根据需求加装侧向顶紧螺钉，对放置在腔内的工件进行侧向固定，也可以在环形槽内嵌入O型圈，起到减震或者密封的作用，拓展性很强；基座的底部平面做了整面铣平处理，和安装台面贴合时的接触面积大，固定后不会出现翘动，长期承受往复载荷也不会出现位置偏移，适合在有轻微振动的加工工位上使用。设计时还特意将所有转角处都做了微小的倒角处理，既避免加工后出现锋利的锐边划伤操作人员，也能在安装时起到导向作用，让基座能够顺畅嵌入安装位的定位槽内，不会因为边角毛刺导致安装卡滞。
