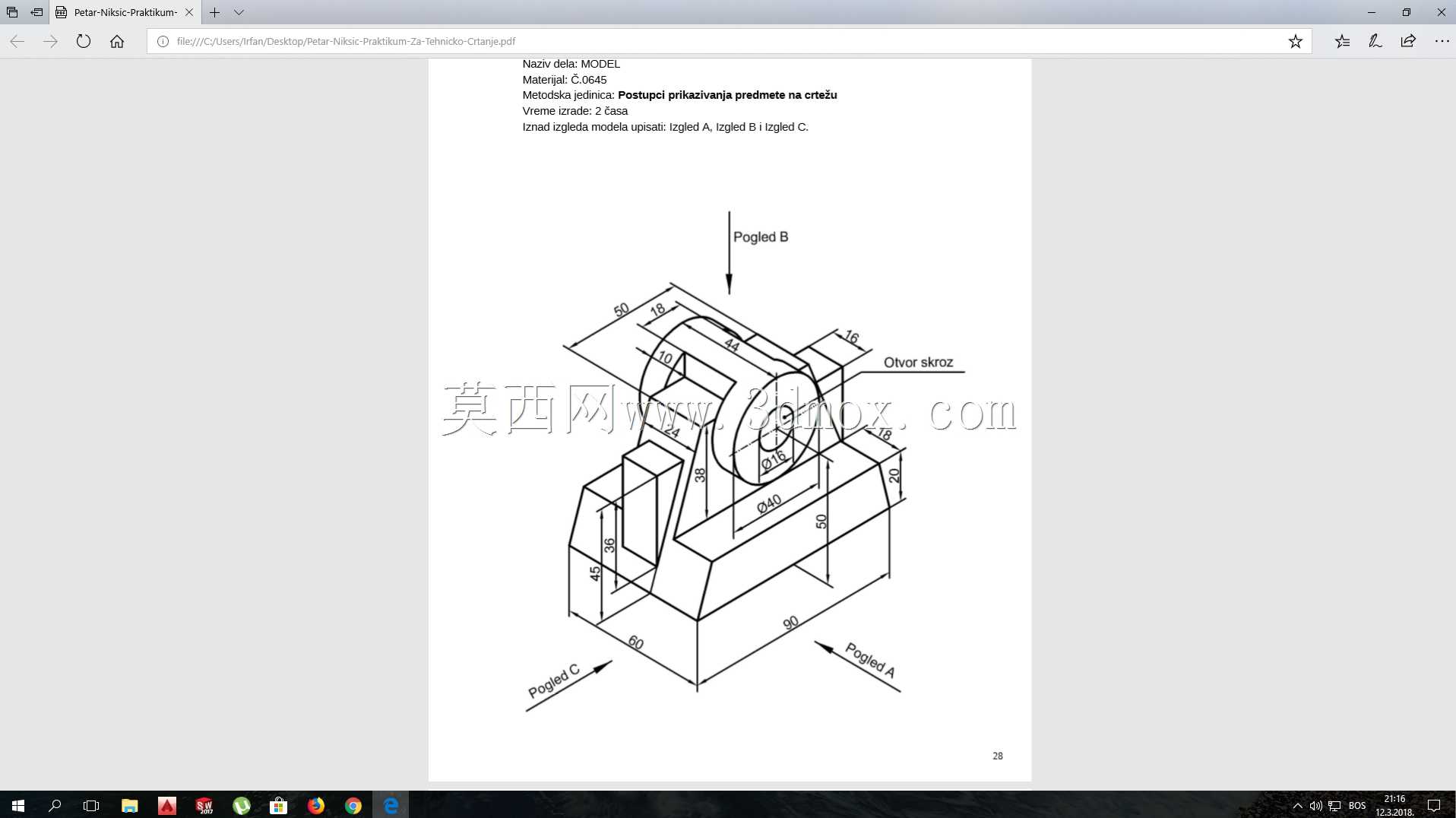

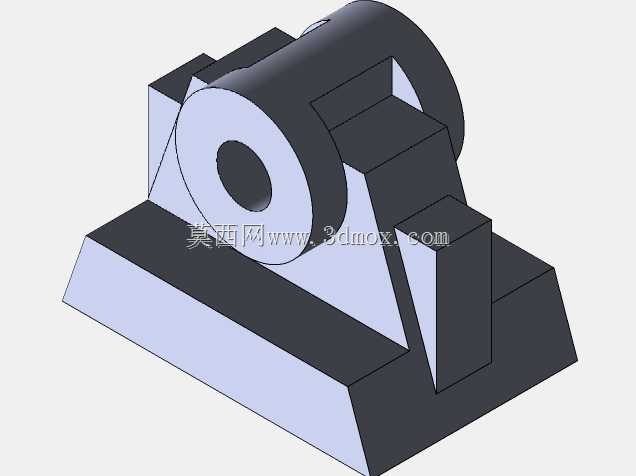

该结构属于轴系配套的支撑类构件,主要应用在中小型动力传输、物料导向类设备的端部支撑位置,常见于轻工输送线、小型加工设备的从动端、工装夹具的旋转支撑工位,用来承载旋转轴的径向载荷,同时为轴端提供稳定的安装基准,避免轴系运转过程中出现径向窜动、偏摆等问题。从结构组成来看,下部为一体化成型的L型安装基座,基座底面设置有两个对称的安装通孔,孔位间距匹配常规型材安装面的孔距标准,安装时可直接通过螺栓固定在设备的安装平台或者型材框架上,基座的竖直立面与水平安装面之间设置有三角形加强筋,筋板厚度根据承载需求做了等强度设计,既可以减少整体铸件的重量,又能保证基座在承受径向载荷时不会出现立面弯折的问题。上部的支撑筒为空心圆柱结构,
内孔精度按照H7级公差设计,可直接配套铜套或者滚动轴承使用,支撑筒的外圆一侧设置有凸台结构,凸台上加工有螺纹孔,用来安装轴承端盖或者轴端限位件,防止轴承运转过程中从筒体内脱出。支撑筒与下部基座的连接位置做了圆弧过渡处理,避免应力集中导致的连接位置断裂,过渡圆角的半径根据整体壁厚做了匹配设计,不会出现铸造或者加工过程中的缺料、应力残留问题。从尺寸边界来看,整体安装底面的长度方向尺寸为90单位,宽度方向尺寸为60单位,支撑筒的中心高度距离安装底面为50单位,支撑筒的外圆直径为40单位,内孔直径为20单位,整体安装占用的空间较小,适合在设备内部空间紧凑的工位使用。设计过程中优先考虑了加工工艺性,下部基座的所有安装面均为平面,
可直接通过铣床一次装夹完成加工,支撑筒的内孔与外圆可通过车床一次装夹车削完成,保证内孔与安装底面的平行度、垂直度公差要求,减少后续装配时的调整工作量。在实际应用场景中,该结构可直接替换部分设备上的焊接式支撑座,相比焊接结构,一体化的铸件结构不存在焊接变形、焊缝开裂的问题,长期承受交变载荷时的稳定性更好,同时支撑筒的内孔可根据实际使用的轴径做适配调整,不需要改动下部的安装基座尺寸,通用性更强。结构上的三个投影方向的尺寸标注均从安装基准面出发,加工时可直接以底面为定位基准,不需要额外换算尺寸,降低了加工过程中的出错概率,支撑筒侧面的凸台位置避开了安装螺栓的操作空间,装配时扳手可直接伸入拧紧螺栓,不会出现结构干涉的问题。
针对不同的使用工况,该结构的材质可选用铸铁或者铸钢,轻载工况下使用铸铁材质即可满足减震、耐磨的需求,重载工况下可更换为铸钢材质提升整体结构强度,内孔可根据使用需求加装密封件,适配有粉尘、切削液飞溅的加工工位,避免杂质进入轴承内部影响使用寿命。
