多向投影定位组合式机械支撑结构

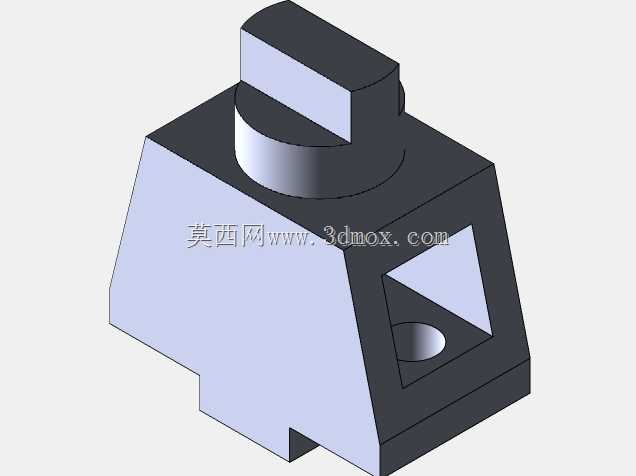

　　该结构件的设计初衷，是为多工位装配工装提供兼具定位基准与承载能力的支撑载体，在小型零部件压装、检测工位的应用场景中，这类带多向投影基准的支撑件，能够同时满足三个正交方向的定位装夹需求，避免传统单基准支撑需要多次翻面找正的操作冗余。从结构布局来看，下部采用带双侧限位凸台的矩形基座，基座底面预留的安装沉孔可直接与工装台板的T型槽配合，安装边界控制在60mm见方的台板区域内，不会占用过多工位排布空间，相邻工位的最小间距可压缩至80mm，适配高密度排布的自动化装配线布局需求。基座上部的梯形过渡段做了等壁厚斜向加强处理，斜壁角度与上部圆柱承载段的受力方向匹配，当上部承受150N以内的垂直压装载荷时，

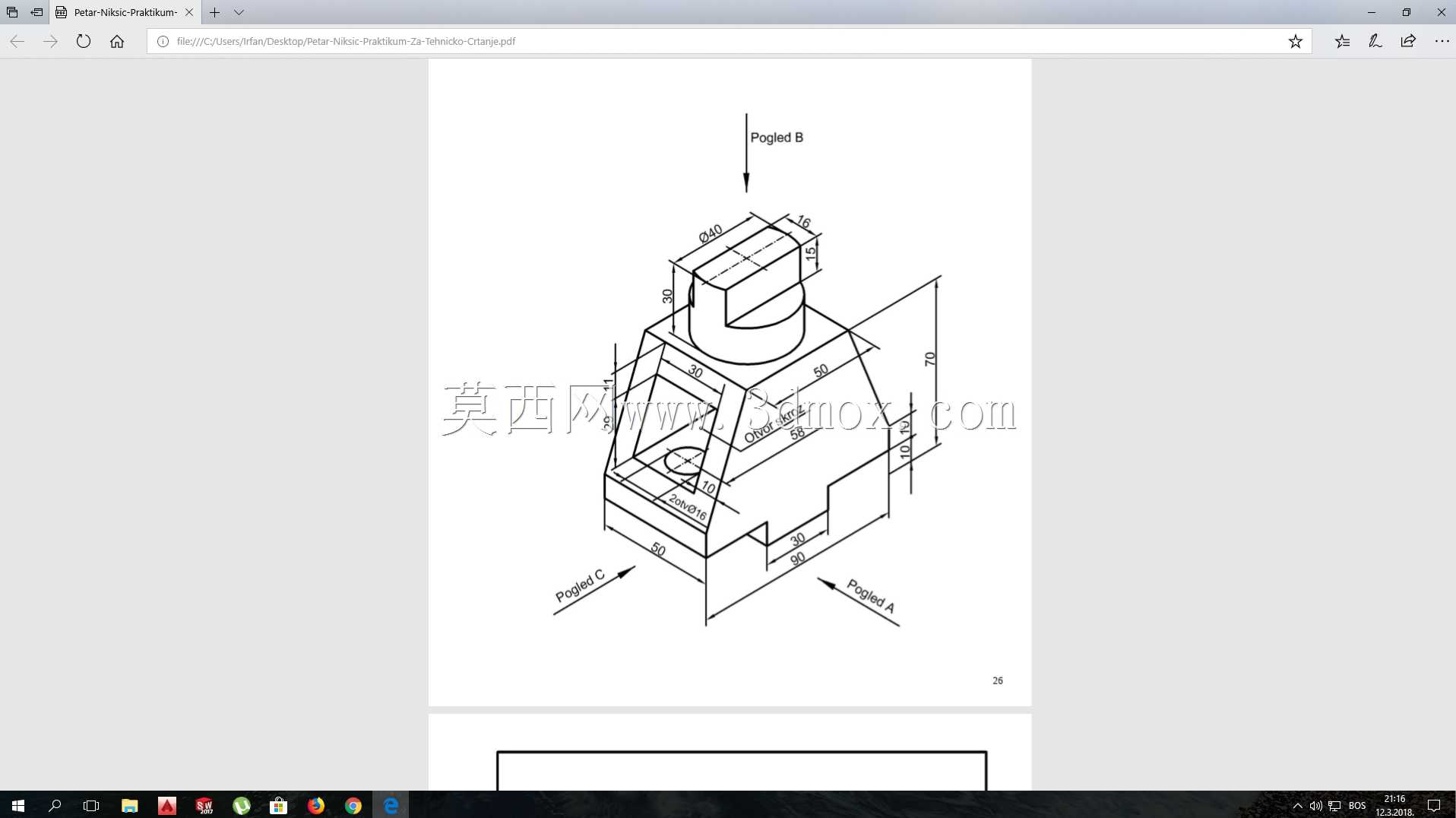

　　斜壁可将垂直载荷分解传导至基座两侧的安装凸台，避免应力集中在基座与立柱的连接根部，经受力校核，该结构在额定载荷下的最大变形量控制在0.02mm以内，满足精密装配工位的定位精度要求。上部圆柱段顶端开设的矩形定位槽，可直接嵌入待装配工件的定位凸台，槽边的倒角结构既方便工件快速导入，也能在压装过程中避免槽口应力集中导致的崩边问题，三个方向标注的投影基准，分别对应工位上的三个检测传感器安装位，生产过程中无需额外打表找正，直接以结构自带的投影面作为检测基准，就能完成工件装配位置度的在线检测，大幅缩减工位调试的辅助时间。结构上所有的棱边都做了R0.5的圆角处理，既避免加工过程中的锐边划伤操作人员，也能减少热处理环节的应力开裂风险，

　　各段衔接位置的壁厚差控制在2mm以内，注塑或机加工成型时不会出现壁厚不均导致的缩痕、变形问题。在实际产线应用中，这类支撑结构可直接替换原有需要多块板件拼接的组合式支撑，减少装配环节的零件数量，降低工装维护时的拆装复杂度，当上部定位槽出现磨损时，仅需更换顶部的圆柱镶件即可，无需整体更换基座，大幅降低工装的长期维护成本。结构的尺寸链设计充分考虑了加工经济性，所有配合面的公差等级选用IT7级，非配合面选用IT12级，既保证装配定位的精度要求，也不会过度提升加工难度，普通数控铣床即可完成全部机加工工序，无需特殊定制刀具。从安装适配性来看，基座底部的安装孔采用长圆孔设计，安装时可在横向预留3mm的调整余量，方便工位初始调试时微调支撑件的位置，

　　抵消台板安装孔的加工误差，避免出现孔位对不上无法装配的问题。上部圆柱段的外径尺寸与常用的工件定位套内孔匹配，可根据不同工件的定位需求，快速更换不同内径的定位套，拓展该支撑结构的适用工件范围，无需重新加工整个支撑件。斜壁上预留的小型工艺孔，既可以作为减重孔降低结构整体重量，也能作为气路或线路的穿线孔，当工位需要加装到位检测气嘴时，可直接将气嘴安装在该工艺孔位置，无需额外在结构上钻孔，进一步提升了结构的场景适配能力。
