带安装基准的轴座类支撑构件结构设计

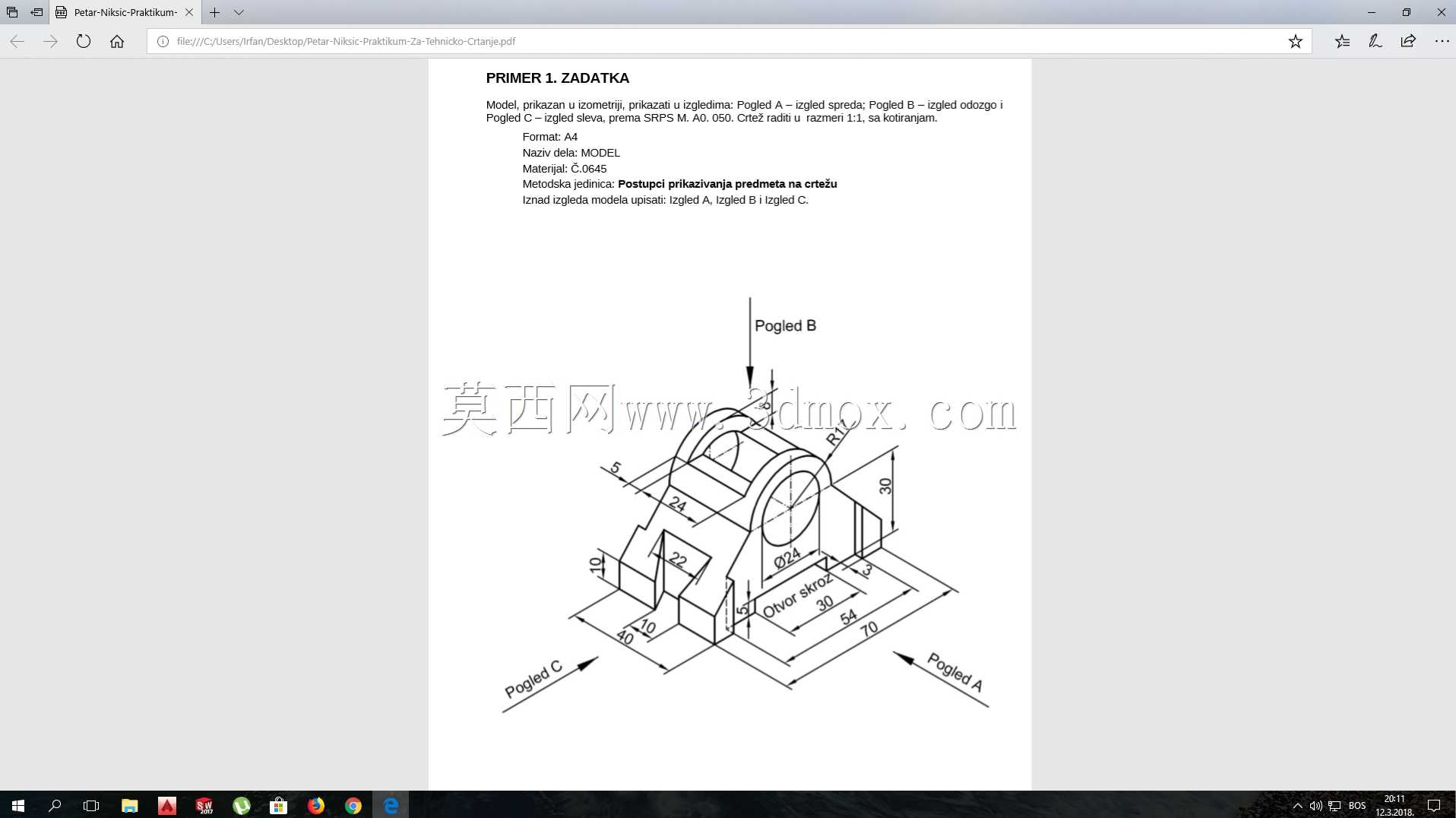

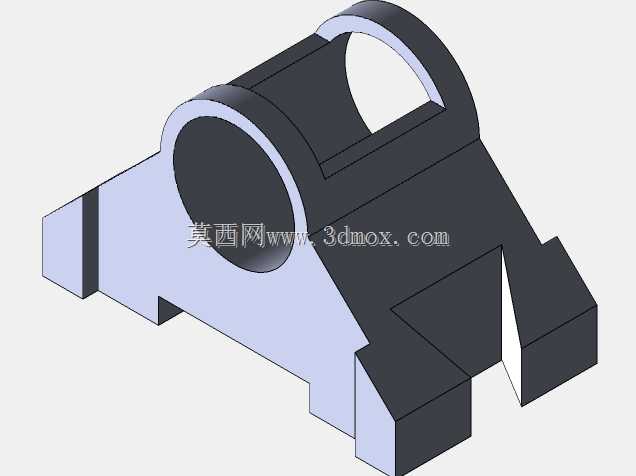

这类带多向视图标注的支撑构件，常见于中小型输送线、非标自动化工作站的动力端安装位，核心作用是为回转类零件提供稳定的径向与轴向支撑，同时通过一体化的安装底座直接固定在设备型材框架或焊接机架上，省去额外的转接垫块，减少装配累计误差。从轴测图的标注逻辑能看出，设计时优先确定了中间轴孔的中心高作为核心基准，所有底座安装孔的位置、侧面定位面的尺寸、顶部凸台的轮廓，全部以该中心轴线为基准推导，这种基准统一的设计思路，能有效避免加工时因基准转换带来的位置度偏差，也方便后续装配时快速找正，不需要反复调整轴系的同轴度。构件底部设置了两个带沉孔的安装脚，沉孔深度刚好覆盖内六角圆柱头螺钉的头部高度，安装后螺钉头不会突出底座平面，保证构件与安装面完全贴合，不会出现局部翘曲的情况；两个安装脚的间距尺寸经过匹配常规40系列、50系列工业铝型材的槽距设计，不需要额外打孔就能直接适配常用的型材安装位，也能适配钢板焊接机架的常规安装孔位布局。中间的轴孔内壁预留了轴承安装的配合公差带，从标注的孔径尺寸来看，适配常用的深沟球轴承外径，孔端设置了挡圈槽，用来安装孔用弹性挡圈，限制轴承的轴向窜动，不需要额外设计轴承端盖就能实现轴承的轴向固定，减少零件数量，降低装配复杂度。构件侧面设置了凸台定位面，该面与轴孔中心的垂直度公差在设计时按7级精度控制，用来安装传感器支架或者限位挡块，不需要额外做定位工装就能保证附件的安装位置精度，适配转速不超过1500r/min的中低速回转工况，能承受一定的径向载荷和小幅轴向载荷。顶部的凸台结构做了圆角过渡，避免应力集中，在承受冲击载荷时不会在转角处出现开裂问题，整体壁厚均匀，相邻壁厚差不超过3mm，不管是采用型材铣削加工还是铸造成型后精加工，都能有效减少加工变形或者铸造缺陷。三个投影视向的标注，分别对应底座安装面、轴孔端面、侧面定位面的尺寸校验方向，加工时可以直接按视向找正工件，不需要重新换算尺寸，降低一线操作人员的识图难度。这类构件在实际使用中，通常搭配传动轴、轴承、链轮或者同步带轮使用，作为动力传递环节的固定支撑件，广泛应用在轻工机械、电子组装设备、小型物料输送设备的传动系统中，其一体化的结构设计相比分体式的轴承座加安装底座的组合，零件数量减少40%左右，装配工时能缩短近三分之一，同时整体刚性更好，在设备运行时的振动幅度更小，能有效延长轴承和轴系零件的使用寿命。设计时还考虑了维护便利性，轴孔上方预留了足够的注油空间，日常维护时不需要拆卸整个构件就能完成轴承的润滑脂加注，底座安装孔的周边预留了扳手操作空间，拧紧或者拆卸安装螺钉时不会出现工具干涉的问题，侧面的减重槽在不降低整体刚性的前提下，减少了构件的整体重量，降低材料成本，同时也方便搬运和安装操作。
