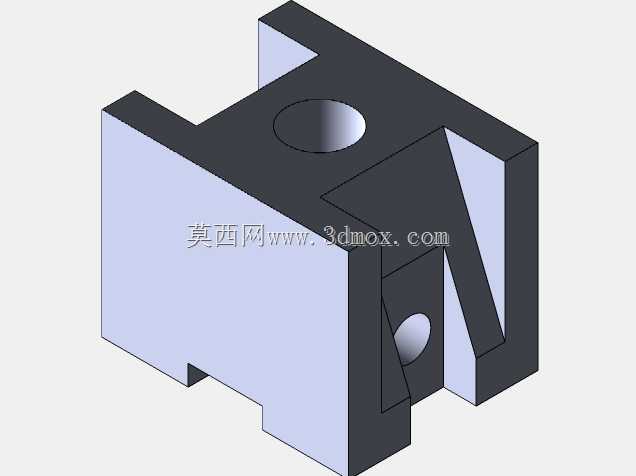

这类带多向贯通孔的块状支撑结构,常见于中小型自动化生产线的工位定位模组、工装夹具的基座连接段,也会作为小型专用设备的内部承力构件使用,承担相邻部件的载荷传递、位置限定以及管路或紧固件的穿设导向作用。从结构本身来看,主体采用规整的方块式基体设计,能够在安装时直接贴合设备安装面,不需要额外加工适配的弧形或异形贴合面,大幅降低现场安装的配作工作量,同时方块基体的六个平面均可作为安装基准面,适配不同方向的部件连接需求,在紧凑的设备内部空间里可以灵活调整安装朝向,减少对周边部件的位置干涉。

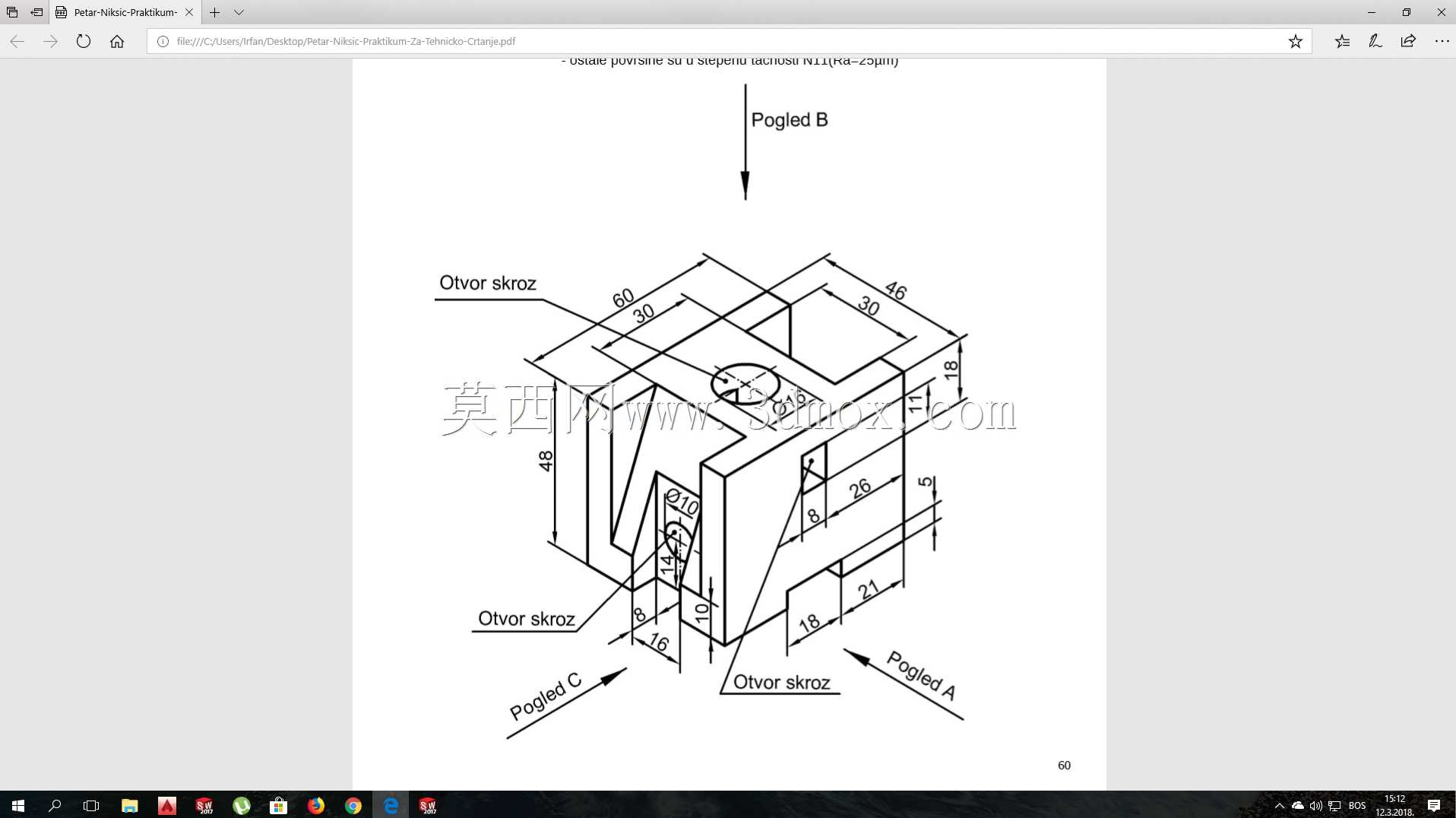

设计过程中首先确定的是基体的整体外轮廓尺寸,所有外边界尺寸均采用整数级的机加工常用公差等级,相邻面的垂直度控制在普通机加件的常规精度范围内,不需要超高精度的磨削加工就能满足使用要求,兼顾加工成本与装配适配性。三个不同方向标注的贯通孔,各自承担不同的功能:垂直方向的通孔主要用于穿设紧固件,将整个支撑块锁紧在底部安装基板上,孔位的位置度公差按照中等精度装配要求设定,既保证安装时螺栓能够顺利穿入,也不会因为孔位偏差导致安装后支撑块出现偏移;两个水平方向的贯通孔,一个用于穿设定位销,为上方搭载的小型功能部件提供精准的位置定位,避免设备运行过程中部件出现横向窜动,另一个孔则用于穿设小型气动管路或者传感器走线,避免管线外露在设备内部被运动部件剐蹭,同时也能让设备内部的走线布局更加规整,减少后期维护时梳理管线的工作量。
基体侧面的斜向加强结构,是在完成主体孔位布局后增加的强化设计,因为支撑块在承受上方部件的垂直载荷时,靠近安装边缘的位置会产生一定的弯曲应力,斜向的加强筋结构能够在不大幅增加整体重量的前提下,提升基体的抗弯曲变形能力,避免长期受载后基体出现不可逆的形变,导致上方搭载部件的位置精度下降。所有孔口位置都设计了微小的倒角,一方面是去除机加工产生的毛刺,避免安装时毛刺脱落掉入设备内部造成卡滞,另一方面也能在穿设螺栓、销钉或者管线时起到导向作用,降低装配难度。
在实际应用场景中,这类支撑结构不需要搭配复杂的安装附件,直接使用标准内六角螺栓和圆柱销就能完成固定,适配市面上绝大多数标准规格的工业铝型材安装面、钢板焊接基座面,在小型装配工位、检测工位的模组搭建中,可以作为通用化的支撑零件使用,不需要针对每台设备单独设计定制支撑件,能够缩短设备的设计与制造周期。设计时也充分考虑了加工工艺性,所有结构特征都可以通过普通三轴铣床完成加工,不需要使用五轴加工中心或者特殊的工装夹具,单个零件的加工工序少,装夹次数不超过两次就能完成全部特征的加工,适合小批量生产或者设备维修时的快速替换加工。从安装边界来看,整个结构的外轮廓没有超出常规小型支撑件的尺寸范围,安装时预留的螺栓操作空间只需要满足标准扳手的活动空间即可,不会占用过多的设备内部空间,在空间紧凑的桌面型自动化设备、小型实验装置中也能顺利安装使用。结构上的所有棱角位置都做了微小的倒钝处理,避免装配或者维护时锋利的棱角划伤操作人员,也不会在安装过程中磕碰损坏周边的管线或者电子元件。
