铰接式连接支架机械结构设计

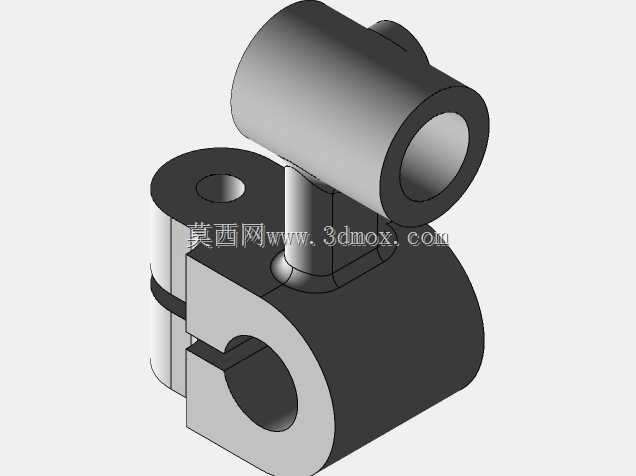

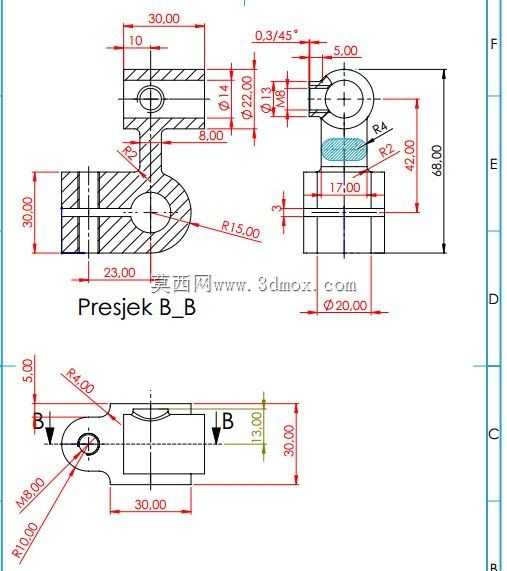

　　这类铰接式连接支架多用于需要实现小角度相对转动的机械传动链路中，常见于轻工设备的连杆传动机构、小型工装夹具的活动连接部位、非标自动化设备的摆臂连接节点，能够在传递既定载荷的同时，允许两个连接部件之间产生限定角度的相对转动，避免刚性连接在设备运行过程中因装配误差、运行振动产生的应力集中问题。从结构功能来看，该零件设置了三处核心连接部位：两处带通孔的铰接耳座分别用于对接两个需要实现相对摆动的杆件，一处带内螺纹的孔位用于安装锁紧定位件，可在调整到指定角度后实现位置锁定，防止运行过程中出现非预期的位移。设计过程中首先根据实际承载需求确定各铰接孔的直径参数，两处铰接孔分别适配不同直径的连接销轴，其中一处铰接孔外侧设置了R15的圆弧过渡结构，

　　能够有效分散销轴传递的径向载荷，避免耳座根部在交变载荷作用下出现疲劳断裂；带内螺纹的孔位周边设置了R2、R4的圆角过渡，减少螺纹孔口的应力集中，同时在该孔位对应的安装端面设置了17mm宽度的贴合平面，保证锁紧件安装后端面完全贴合，不会出现偏载导致的螺纹滑牙问题。从安装边界尺寸来看，零件整体最大轮廓尺寸控制在68mm高度范围内，横向最大跨度为30mm，安装时需要预留的最小操作空间需覆盖各方向外轮廓3mm以上，避免与周边相邻零件产生运动干涉。其中下方铰接端的外圆直径为22mm，配合直径20mm的安装轴段使用，轴段长度与零件对应位置的厚度匹配，保证销轴安装后两端卡簧槽能够完全露出，方便安装轴向定位件；上方铰接耳的厚度为8mm，

　　适配对应厚度的连杆接头，耳座上的通孔直径14mm，与配合销轴采用间隙配合，保证转动过程中无卡滞，同时配合间隙控制在0.02-0.05mm区间，避免间隙过大导致传动过程中产生冲击噪音。零件上的0.3×45°倒角结构主要用于去除加工毛刺，同时方便销轴装配时的导向导入，避免装配过程中刮伤销轴表面镀层。在三维建模过程中，需要重点关注各相交特征的圆角过渡处理，尤其是耳座与主体连接部位的圆弧过渡，不能出现直角尖角结构，否则不仅会增加热处理过程中的开裂风险，也会在实际承载时成为应力薄弱点。该零件的加工工艺通常采用圆钢下料后铣削成型，各铰接孔需经过铰孔工序保证尺寸精度与表面粗糙度，螺纹孔采用攻丝加工，加工完成后需对各锐边进行倒钝处理，

　　表面可根据使用场景选择发黑或者镀锌处理，提升零件的防锈能力。实际选型使用时，需要核算铰接部位的承载能力，根据设备运行时的最大摆角确认零件的转动范围是否满足使用要求，同时核对各安装孔的中心距参数，保证装配后连杆的运动行程符合设计预期，避免出现运动死点或者行程不足的问题。
