带键槽阶梯传动轴结构设计方案

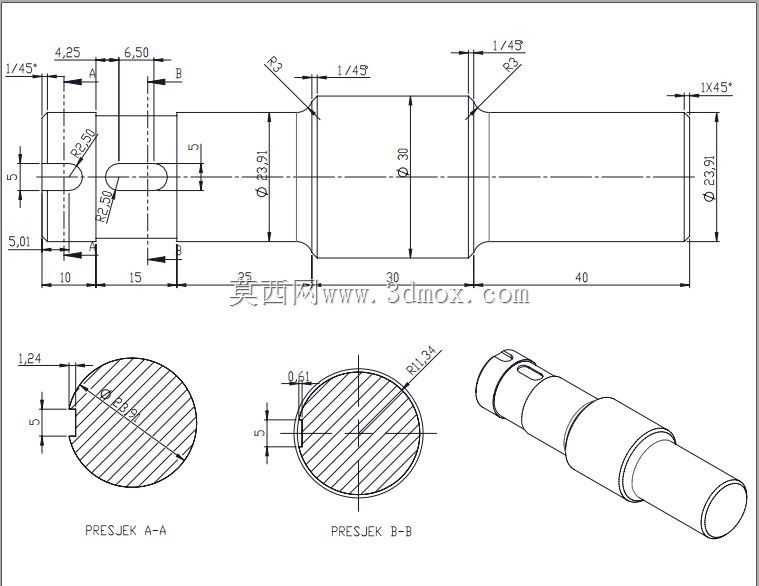

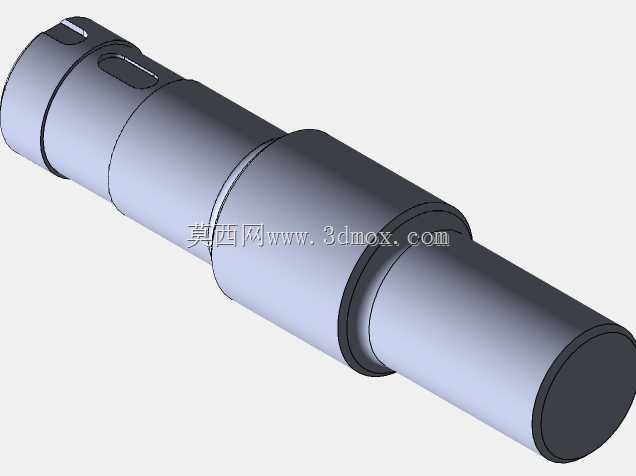

　　在常规的回转传动系统布局里，这类带键槽的阶梯轴是动力传递路径上的核心承载零件，多数应用在中小功率的减速传动单元、轻工设备的进给机构、小型输送线的驱动端，用来衔接动力输出端与负载执行件，把扭矩从驱动侧平稳传递到从动轮、链轮或者带轮上，同时承担回转过程中产生的径向载荷与少量轴向载荷。从结构细节来看，轴身采用多段阶梯式变径设计，每一段轴径的差值都经过装配工艺性校核，相邻轴段的轴肩位置既作为传动件的轴向定位面，也预留了标准件安装的退刀空间，轴端统一加工1×45°的倒角，既可以消除装配时的锐边刮擦风险，也能让轴承、传动轮在压装过程中顺利导入配合段，避免配合面被磕碰损伤。两处键槽分别设置在不同直径的轴段上，对应不同位置的传动零件安装需求，

　　键槽的剖面尺寸、侧壁粗糙度、槽底圆角都按照平键连接的标准公差设计，能够保证平键装入后，键的侧面与键槽侧壁充分贴合，传递扭矩时不会出现应力集中导致的键槽崩裂，也避免间隙过大带来的传动冲击。从截面设计来看，两个不同位置的剖面分别对应不同轴段的截面形态，其中一处轴段做了局部平面加工，用来配合紧定螺钉实现轴向锁紧，防止传动件在高速回转时出现轴向窜动，另一处剖面为整圆配合面，主要用来安装深沟球轴承，配合面的圆柱度公差控制在IT6级区间，能够保证轴承内圈压装后不会出现偏斜，降低轴承运转时的异常磨损与噪音。轴身的圆角过渡位置都做了R圆弧处理，尤其是轴径变化较大的位置，圆弧半径的取值避开了应力集中敏感区间，在交变载荷长期作用下，

　　能够有效降低轴肩位置的疲劳断裂风险，延长零件的整体使用寿命。尺寸链设计上，各轴段的长度尺寸严格匹配安装腔体的轴向空间，总长度控制在适配常规小型传动箱的安装边界内，各配合段的直径公差根据配合性质做了区分：轴承安装段采用基孔制过渡配合，传动轮安装段采用间隙偏小的过渡配合，非配合的轴身段做了公差放宽处理，减少不必要的精加工工序，控制加工成本。实际装配过程中，这类轴的安装顺序通常从中间最大直径轴段开始，依次向两端压装轴承、传动轮、定位套，轴肩的高度设置既满足传动件的轴向定位承载力要求，也不会过高导致轴承拆卸时无法使用拉马顺利取出，兼顾了装配可靠性与后期维护的便捷性。在实际工况适配方面，这类轴的设计转速覆盖常规工业传动的常用区间，

　　能够承受稳定的单向扭矩传递，也可适配频繁正反转的传动场景，键槽的位置精度经过对称度校核，正反转切换时不会出现键侧单侧受力过大的问题。表面处理方面，配合面的粗糙度要求达到Ra1.6，非配合面达到Ra6.3，既满足配合精度要求，也不会过度提升加工成本，轴端的中心孔作为加工基准全程保留，后期维修时可以直接架在机床上做同轴度修复，无需重新找正基准。这类轴的结构没有冗余设计，每一段轴径、每一处槽位、每一个倒角都对应明确的装配或功能需求，没有多余的工艺结构，非常适合批量加工生产，在通用传动场景下的互换性很强，替换维修时不需要对周边安装结构做额外修改，能够直接适配同规格的安装腔体。
