直升机起落架支撑臂结构设计方案

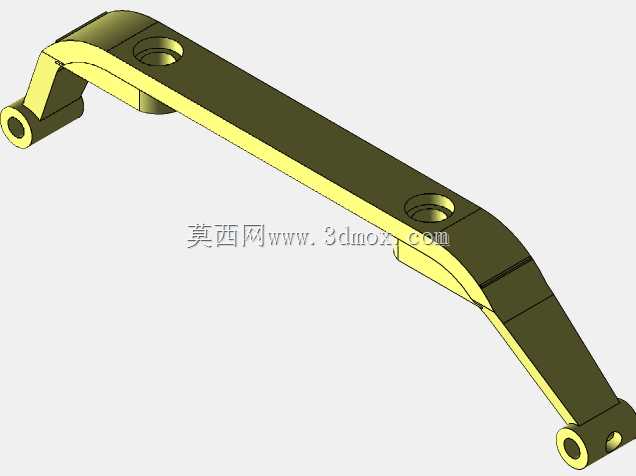

　　该构件作为直升机起落架系统的核心承力支撑部件，主要应用于轻型民用直升机的滑橇式起落架布局中，承担着陆冲击载荷传递、地面停放支撑、滑跑滑行导向的核心功能，在直升机起降、地面滑行、野外迫降等场景下，能够将地面施加的垂直冲击、水平摩擦、侧向倾覆力矩均匀传递至机身下部的承力框结构，避免局部应力集中造成的机身结构损伤。从结构设计逻辑来看，该支撑臂采用变截面曲臂构型，整体沿载荷传递路径做流线型过渡，没有出现直角突变的截面设计，能够有效降低应力集中系数，在长期交变载荷作用下减少疲劳裂纹萌生的概率。臂身主体采用等强度梁设计思路，在靠近机身连接端的位置截面厚度更大，承载截面模量更高，对应着陆冲击时的最大弯矩作用区域，而向滑橇连接端延伸的过程中，

　　截面厚度逐步收窄，在满足强度要求的前提下尽可能降低构件自重，匹配航空部件轻量化的设计要求。构件两端均设计有同轴铰接孔结构，孔位边缘做了加厚翻边处理，孔内可压装耐磨衬套，一端通过铰接螺栓与机身下部的起落架安装座连接，允许支撑臂在着陆冲击时绕铰接轴做小幅度转动，配合缓冲装置吸收冲击能量，另一端与滑橇管的连接座铰接，能够适应地面不平整带来的角度偏差，避免硬接触造成的构件变形。臂身上分布的多个安装孔位，分别对应缓冲拉杆安装、刹车管路固定、地面系留挂点的功能需求，孔位的位置度公差严格控制在装配要求范围内，保证现场装配时不需要额外修配即可完成对接。从安装边界来看，该支撑臂安装后与机身下部蒙皮的最小间隙满足航空部件装配间隙要求，

　　不会在起降形变过程中与机身结构、周边管路线缆发生干涉，铰接孔的同轴度设计保证了两侧支撑臂的运动同步性，避免单侧卡滞造成的起落架受力不均。在实际工况中，该构件需要承受垂直方向数倍于直升机全重的冲击载荷，同时还要抵抗地面滑行时侧向风带来的扭转力矩，因此在结构设计时对曲臂的弯折角度做了反复优化，弯折段采用大圆弧过渡，让载荷传递路径更加平顺，不会在弯折位置出现应力峰值。臂身的加强筋沿主承力方向一体化布置，没有采用焊接拼接的结构，整体为一体化加工成型，能够避免焊接缺陷带来的强度短板，提升构件的整体可靠性。对于野外无铺装场地的起降场景，该支撑臂的离地间隙设计预留了足够的形变余量，在最大冲击载荷下的形变量控制在弹性变形区间内，

　　不会发生塑性变形影响后续使用，铰接位置的密封结构设计能够阻挡野外环境中的沙尘、泥水进入铰接摩擦面，减少衬套的磨损速率，降低日常维护的工作量。在地面系留作业时，臂身上的系留孔能够直接连接系留钢索，不需要额外加装转接件，满足直升机在舰船甲板、野外停机坪的系留固定需求，整体结构没有冗余设计，每一处几何特征都对应明确的功能需求，在保证结构强度、刚度、疲劳寿命的前提下，将构件自重控制在最低水平，匹配直升机整体的减重设计目标。
