带波纹弯段硬质连接烟斗形管路结构

　　这类带波纹弯段的硬质管路，在小流量流体输送场景里的适配性很强，日常能在小型实验台气路、桌面级设备冷却回路、手持式气动工具的进气连接段看到它的身影，区别于普通光滑弯管，它的波纹段设计不是为了大尺度伸缩，而是给安装对位留足微调余量，不用刻意把对接端的同轴度卡到丝级精度，靠波纹段的微小形变就能抵消装配时的位置偏差，降低对接端的密封应力，避免硬接状态下长期受交变应力出现接口开裂的问题。

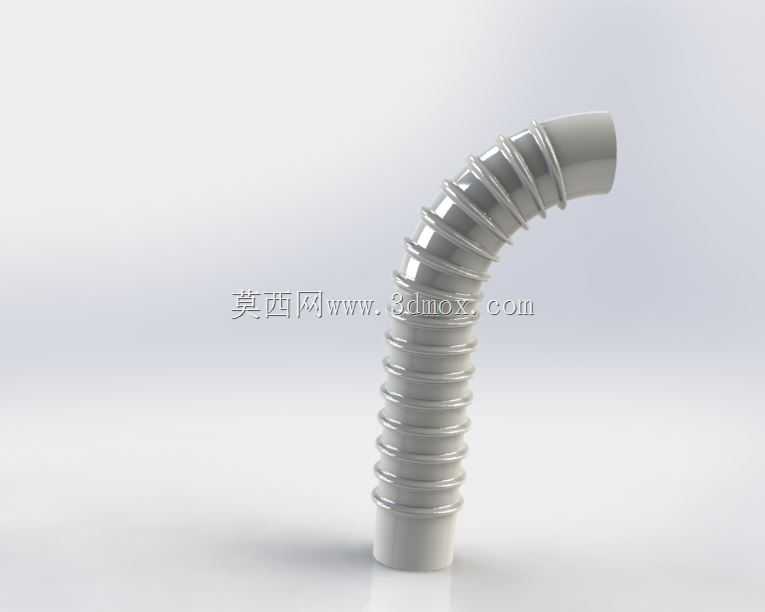

　　从结构设计逻辑来看，整个管件分三段做差异化构型，下端是等径直段，外壁光滑没有波纹，这段是用来做插接固定的，长度刚好够套入标准快插接头的锁紧行程，外壁粗糙度控制在适合密封圈贴合的区间，不会因为太光滑导致插接后容易滑脱，也不会因为太粗糙磨坏接头内的橡胶密封圈；中间的波纹段是整个管件的功能核心，每一圈波纹的凸起高度、圆弧过渡半径都做了统一参数，弯折时每一圈波纹的形变量均匀分布，不会出现某一段应力集中折出死弯的情况，弯折角度覆盖0到90度区间，能适配不同走向的管路布局，不用额外采购标准角度弯头来拼接，减少管路接头数量也就降低了潜在的泄漏点；上端的直段和下端直径保持一致，同样做光滑外壁处理，方便对接同规格的管路或者终端执行元件，两端直段的同轴度偏差控制在波纹段可补偿的范围内，不会因为弯折后两端错位量太大影响对接。

　　实际选型应用的时候，要先确认两端对接接口的内径尺寸，这款管件的两端直段外径是和常用的小型气动管路规格匹配的，安装时下端直段插入接头的深度要到标定的刻度线位置，避免插接过浅在受压时脱开；波纹段的弯折半径不能小于设计的最小允许值，要是弯折太急，波纹内侧会出现褶皱叠死，直接堵死管路通径，影响流体输送效率，外侧的波纹则会被过度拉伸，长期使用容易出现应力开裂。它的内壁是光滑连续的，哪怕波纹段做了弯折，内壁也不会出现突兀的台阶或者凹陷，流体经过的时候不会产生明显的紊流，对于输送洁净气体、低粘度冷却液体的场景来说，不会在管内残留介质，也不会因为紊流产生额外的振动噪音。

　　在小型桌面设备的内部布管场景里，这类管件的优势比普通光滑弯管更明显，设备内部的元件布局往往比较紧凑，留给管路的走管空间有限，提前预制好固定角度的弯管经常会因为元件装配公差出现对位不准的问题，用这款带波纹弯段的管件，现场装配时可以直接调整弯段的角度来适配实际安装位置，不用重新加工弯管或者额外增加转接头，能有效压缩装配工时。另外它的硬质材质属性，区别于软质的橡胶波纹管，安装到位后不会因为管内流体压力波动出现管体甩动的问题，不需要额外增加管卡来固定，在空间狭小没法布置管卡的位置，用它就能省掉固定件的安装空间。

　　做三维建模的时候，波纹段的参数化设计是重点，先绘制单圈波纹的截面轮廓，再沿着弯管的中心路径做扫描阵列，要保证每一圈波纹在弯段的内外侧的壁厚均匀，不能出现外侧壁厚太薄、内侧壁厚堆料的问题，扫描过程中要控制截面的方向始终和中心路径垂直，避免波纹出现歪扭，影响后续的结构强度仿真结果；两端的直段要和波纹段做顺滑过渡，衔接位置不能有尖锐的棱角，避免应力集中在衔接处导致断裂。建模完成后要做装配干涉检查，确认在最大弯折角度下，波纹段的凸起部分不会和周边的设备元件发生摩擦，预留足够的形变空间，同时要校核通径在弯折状态下的变化量，保证最小通径满足流体流量的设计要求，不会因为弯折导致通径损失过大影响系统运行。
