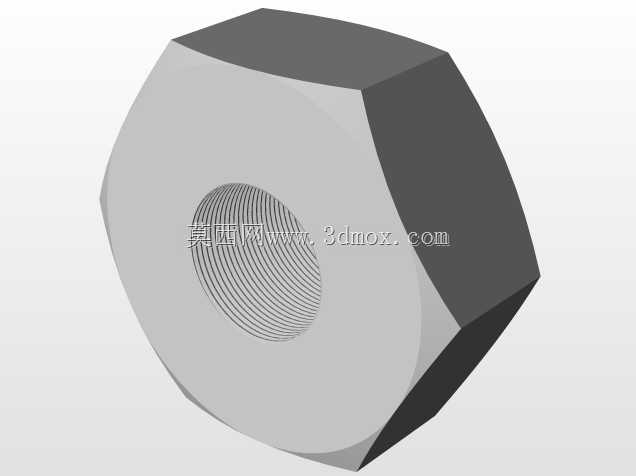

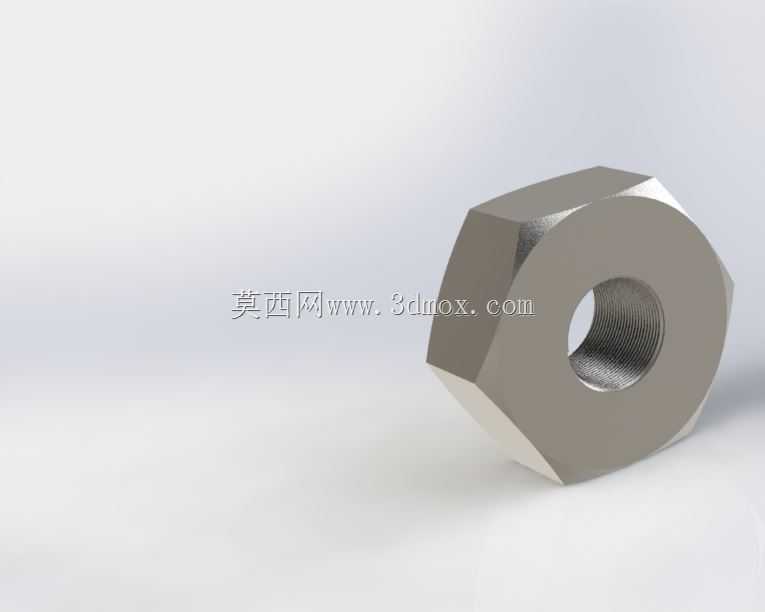

六角内螺纹紧固件精密结构设计

　　在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，其中六角结构的内螺纹螺母，几乎覆盖了从民用设备到重型工业装备的所有装配环节。日常做结构设计时，这类零件看似简单，实则需要兼顾受力均匀性、安装便捷性与长期使用的可靠性，很多新手建模时容易忽略细节，导致后续装配出现干涉、滑牙或者预紧力不足的问题。

　　从实际使用场景来看，这类六角螺母常和同规格外螺纹螺栓配合使用，小到电子设备的机架固定、普通家具的结构连接，大到工程机械的钢结构拼接、输油管路的法兰对接、机床本体的部件锁紧，都能见到它的身影。不同应用场景下对螺母的性能要求差异极大：普通静载装配场景只需要满足基础的螺纹啮合强度即可，但在存在持续振动的设备上，比如振动筛、破碎机、柴油机组这类工况，就需要配合防松垫圈、螺纹胶使用，甚至需要选用加厚的锁紧型螺母结构，避免长期振动下螺纹副松脱引发设备故障。

　　从结构设计思路来说，六角外形的选择并非随意确定，而是经过上百年工业应用验证的最优方案：六方的每个侧面都是平整的受力面，不管使用开口扳手、套筒还是活动扳手，都能获得足够的夹持接触面，拧紧过程中不会出现打滑损伤棱边的问题；同时六方结构的外形尺寸紧凑，相比四方螺母，在相同对边尺寸下能留出更多的扳手转动空间，在狭窄的装配空间里，只需要60度的扳手回转角度就能完成一次拧动，非常适合设备内部狭小位置的装配作业。建模时需要特别注意棱边的倒角处理，螺母两端的内螺纹入口处都要做合理的倒角，一方面是引导螺栓顺利旋入，避免螺纹首牙对不准出现错牙滑丝，另一方面也能去除加工后的锐边，防止装配时划伤操作人员，同时避免热处理或者受力时棱边出现应力集中开裂的问题。

　　关于外形尺寸与安装边界，常规六角螺母的核心参数是螺纹公称直径，对应不同的螺纹规格，对边宽度、螺母厚度都有对应的行业标准，建模时不能随意设定尺寸。比如常用的M10规格普通六角螺母，对边宽度一般控制在16mm左右，厚度在8.4mm上下，安装时需要预留的扳手空间至少要比对边尺寸大3-5mm，否则扳手无法卡入完成拧紧作业。内螺纹的建模精度直接决定了后续装配的适配性，螺纹牙型要符合标准三角牙型的角度、螺距参数，不能出现牙型变形、螺距不均的问题，否则和螺栓配合时会出现卡滞、啮合面积不足的问题，实际受力时容易出现螺纹滑牙失效。很多新手建模时为了省事直接用装饰螺纹线代替真实螺纹结构，虽然做装配示意没问题，但如果要做有限元受力分析、或者后续导出加工图纸，就必须还原真实的螺纹牙型结构，才能准确计算螺纹副的应力分布，判断在额定预紧力下是否会出现塑性变形。

　　从受力特性来看，螺母在拧紧后，整个螺纹副的受力并不是均匀分布的，靠近支撑面的前几牙螺纹承担了大部分的预紧载荷，后面的牙型受力逐次递减，所以设计时不需要过度增加螺母厚度来追求更多的啮合牙数，常规厚度下6-8牙的啮合长度就足以满足大部分静载场景的强度需求，过度增加厚度反而会造成材料浪费、整体结构尺寸偏大的问题。如果是用于有密封要求的管路连接场景，还可以在螺母的支撑面增加密封槽结构，配合密封圈实现端面密封，避免管路内的流体从螺纹间隙渗漏。另外在做轻量化设计的设备上，比如无人机、便携检测设备上，还可以在保证强度的前提下对六角棱边做适当的减重切槽，或者选用铝合金、钛合金等轻质材料加工，在满足连接强度的同时降低整体设备重量。

　　实际建模过程中，还要考虑加工工艺的可行性，六角外形如果是采用冷镦工艺批量生产，建模时就要注意棱边的圆角过渡，符合冷镦成型的材料流动规律，避免出现尖角导致成型时模具应力过大寿命降低；如果是采用棒料车削加工小批量定制件，就要注意螺纹退刀槽的尺寸设定，保证车削螺纹时刀具能顺利退出，不会在螺纹尾部出现不完整牙型影响装配。很多设计人员在出图时容易忽略螺母支撑面的平面度要求，如果支撑面翘曲不平，拧紧后会出现预紧力偏载，螺栓承受额外的弯曲应力，长期使用下容易出现螺栓断裂的失效问题，所以在工程图上必须标注支撑面的平面度公差，以及螺纹轴线和支撑面的垂直度公差，保证装配后受力均匀。
