三滑轮组合式绳索导向张紧构件

　　这类三滑轮组合构件常出现在需要柔性绳索传动的场景中，比如小型起重设备的吊点导向、索道类输送装置的绳索张紧段、特种作业车辆的绞盘配套导向结构，甚至部分舞台吊挂设备的走线系统里也能见到同原理的结构。它的核心作用是在绳索走线过程中同时完成导向、张紧力分配以及走线方向的折转，相比单滑轮结构，它能在更小的安装空间内实现绳索的多次绕接，提升绳索与轮槽的接触包角，减少绳索打滑的概率，同时分散单轮承受的径向载荷，延长滑轮和配套销轴的使用寿命。

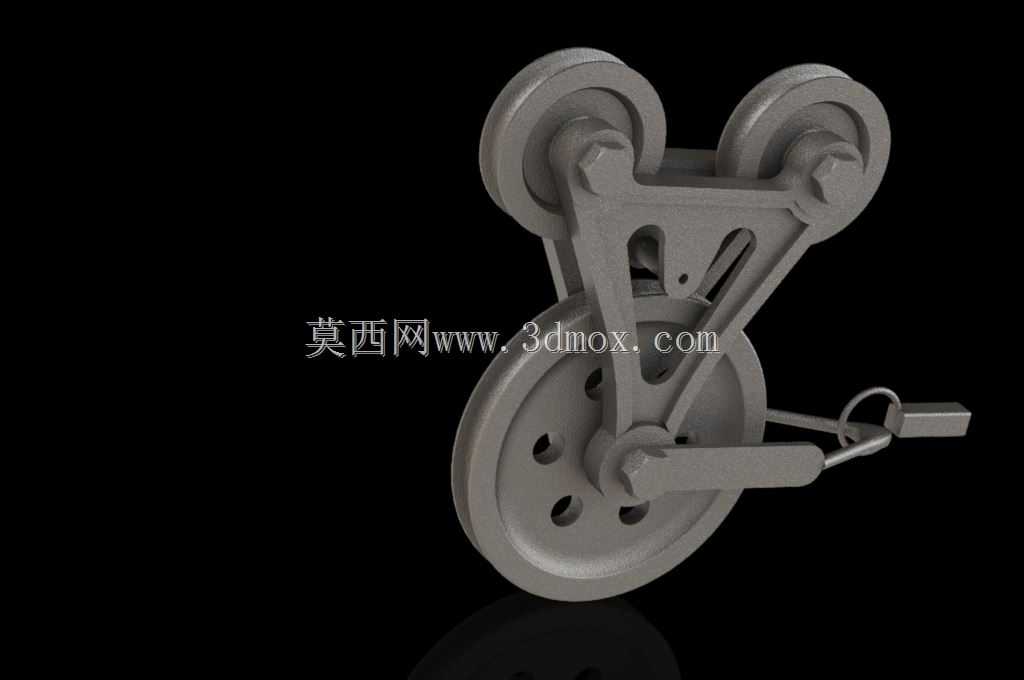

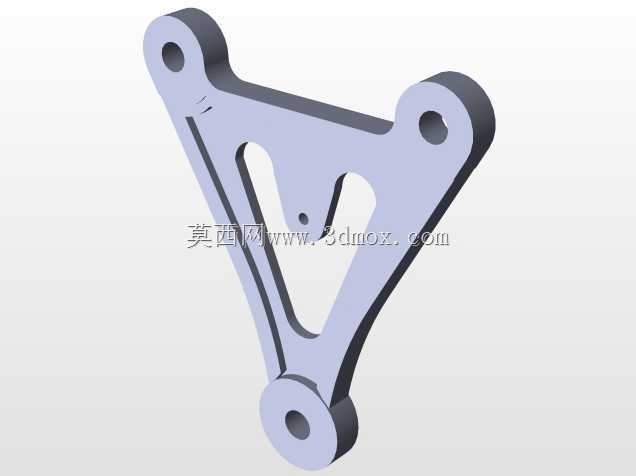

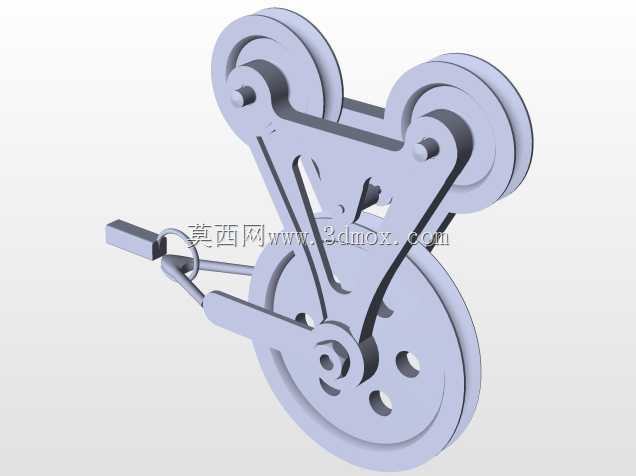

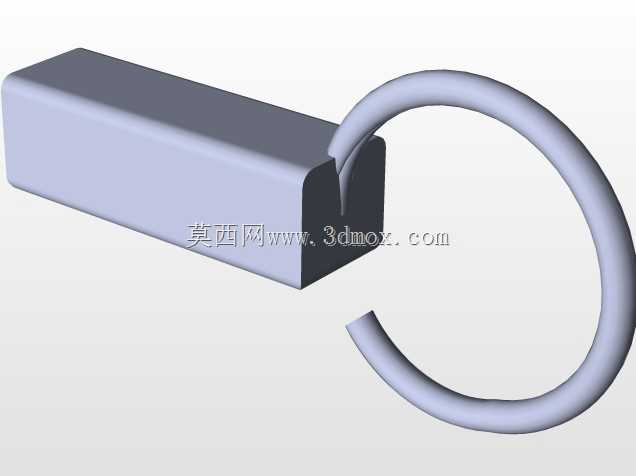

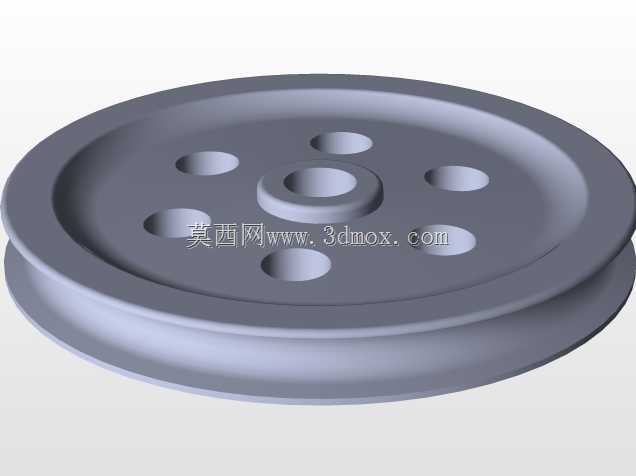

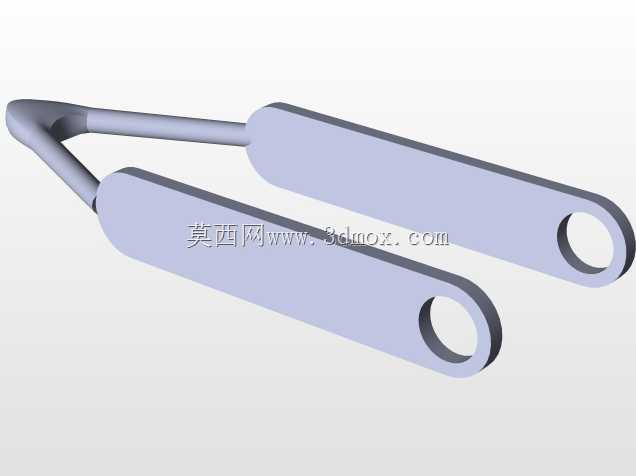

　　从结构设计逻辑来看，整个构件以三角形态的主支撑板作为核心承载基体，两个小直径滑轮布置在支撑板上部的两个端点位置，大直径滑轮布置在支撑板下部的端点位置，三个滑轮的轮槽中心处于同一平面，保证绳索绕接时不会出现偏磨脱槽的问题。上部两个滑轮的销轴采用六角头螺栓配合防松结构固定在支撑板上，既保证了连接强度，也方便后期维护时拆卸更换磨损的滑轮；下部大直径滑轮的销轴同时作为摆臂的铰接支点，摆臂末端预留了挂接配重或者拉簧的连接位，这个摆臂结构是实现动态张紧的核心——当绳索受载出现长度波动、张力变化时，摆臂可以绕下部销轴小幅度摆动，自动补偿绳索的伸长量，维持绳索张力在合理区间，避免绳索过松脱槽或者过紧加剧磨损。

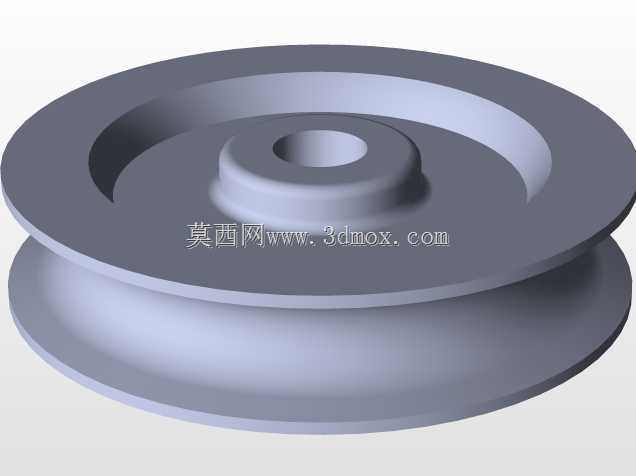

　　设计时首先要明确安装边界的尺寸约束，整个构件的外轮廓最大宽度由下部大滑轮的直径决定，上部两个小滑轮的中心距需要匹配绳索的折转角度，通常这个角度控制在30度到60度之间，角度过小会导致绳索对滑轮的径向力过大，角度过大则会损失张紧调节的行程。支撑板的厚度需要根据额定承载下的弯曲强度计算确定，板材边缘做了倒角处理，避免应力集中，同时在支撑板的非承载区域开设了减重孔，在不降低结构强度的前提下减少整体重量，也方便安装时的搬运对位。滑轮的轮槽采用圆弧槽型，槽底直径匹配常用的钢丝绳或者尼龙绳直径，槽深大于绳索半径，保证绳索在轮槽内有足够的嵌入深度，轮槽表面做了光滑处理，减少绳索运行时的磨损。

　　实际选型应用时，需要先确认绳索的额定工作张力，以此计算每个滑轮销轴承受的径向载荷，校核支撑板的抗弯强度以及销轴的抗剪强度，避免过载出现结构变形。安装时要保证整个构件的安装基面与绳索走线平面垂直，否则会导致滑轮轮槽偏磨，绳索运行阻力增大。摆臂末端的配重或者拉簧的拉力需要根据绳索所需的初始张紧力计算确定，拉力过大会导致绳索运行时的附加载荷过高，拉力过小则起不到动态张紧的作用。日常维护中需要定期检查滑轮的转动灵活性，销轴处的润滑状态，以及轮槽的磨损情况，当轮槽磨损量超过原壁厚的十分之一时就需要及时更换滑轮，避免出现绳索卡滞或者断裂的风险。另外，绳索绕接时要注意按照设计的绕线路径依次穿过三个滑轮，避免绕线错误导致张紧功能失效，绕线完成后要手动拉动绳索测试摆臂的摆动是否顺畅，有没有卡滞点，确认无误后再投入正式使用。
