在重载传动、精密分度、大减速比动力传输场景中,蜗轮始终是核心的传动执行部件,这类零件常和配对蜗杆组成交错轴传动副,轴交角常规取90度,适配各类需要低转速大扭矩输出的设备工况。从实际应用场景来看,这类蜗轮广泛布置在自动化生产线的分度转台、小型输送设备的减速单元、机床进给机构、起重设备的慢速驱动端,还有部分需要反向自锁的传动工位,比如小型升降装置的传动端,依靠蜗轮蜗杆的啮合特性实现停机自锁,避免负载下坠引发安全问题。

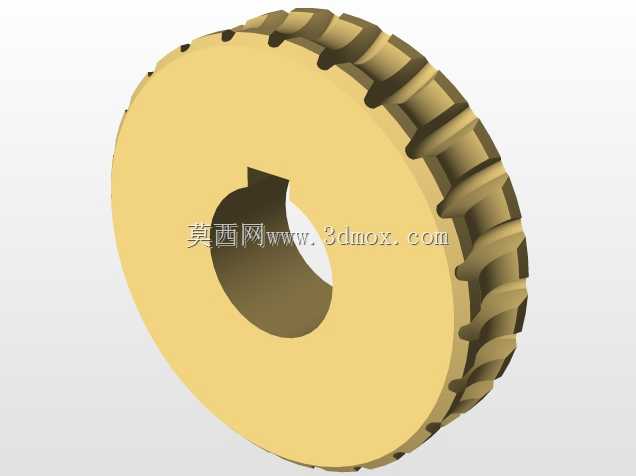

从功能特性上看,该蜗轮采用整体式实心结构,中心设置贯通式安装轴孔,轴孔内壁预留键槽安装位,可通过平键和输出轴实现周向固定,传递额定扭矩时不会出现周向打滑。轮缘部分的齿形采用阿基米德齿形修形设计,齿面沿轴向呈圆弧状包络,和配对蜗杆啮合时接触线为连续曲线,相比直齿轮传动啮合重合度更高,传动过程更平稳,冲击载荷下的齿面受力更均匀,能有效降低啮合噪音,同时单级传动比可做到10-80,部分大减速比场景甚至能做到更高,不需要多级齿轮串联就能实现大减速比动力传输,大幅压缩传动单元的整体安装空间。

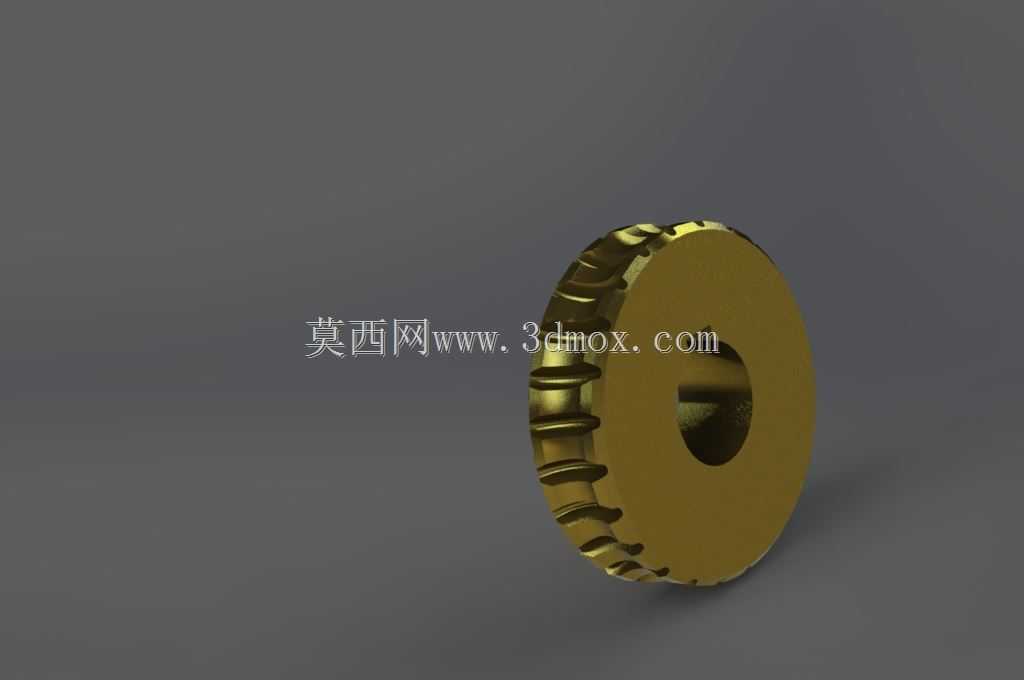

设计这类蜗轮时,首先要匹配配对蜗杆的模数、头数、导程角参数,确保中心距公差控制在允许范围内,避免啮合间隙过大导致传动回差超标,或是间隙过小出现卡滞、齿面异常磨损。齿部的加工精度等级通常选7-8级,适配常规工业传动需求,齿面粗糙度控制在Ra1.6以内,降低啮合过程中的摩擦损耗,提升传动效率。轮体的端面和轴孔的垂直度公差需要严格控制,避免安装后出现径向跳动,导致传动过程中出现周期性振动,影响整套传动机构的使用寿命。材质选用锡青铜类铜合金制作轮缘部分,也就是图中呈现的黄铜质感外观,这类材质耐磨性能优异,和钢制蜗杆配对啮合时抗胶合能力强,适合长期连续运转的传动工况,低速重载场景下的使用寿命远高于钢制齿轮配对。
从安装边界来看,该蜗轮的外径尺寸适配常规小型减速箱的内腔安装空间,轴向厚度和标准蜗杆的啮合长度匹配,安装时需要保证蜗轮的中心平面和蜗杆的轴线重合,偏移量不能超过齿宽的5%,否则会加剧齿面偏磨,大幅降低承载能力。轴孔的公差带选用H7级,和k6公差的输出轴形成过渡配合,装配时通过压装或是热装方式固定,配合平键传递扭矩,轮体两端面和轴承的定位端面贴合,轴向窜动量控制在0.1mm以内,避免运转过程中出现轴向窜动导致啮合错位。日常运维中,这类蜗轮通常采用油浴润滑方式,齿面浸没在润滑油中,啮合过程中自动形成油膜,降低齿面摩擦系数,同时带走啮合产生的热量,避免长时间运转导致齿面温度过高出现胶合失效。
在结构细节处理上,轮体的齿根部分做了圆角过渡,避免应力集中导致齿根断裂,尤其是在频繁正反转、冲击载荷的工况下,圆角过渡能大幅提升齿根的弯曲疲劳强度。轮缘和轮毂部分采用等强度设计,轮毂的厚度满足轴孔配合的强度要求,不会因为扭矩过大出现轮毂开裂,同时整体重量控制在合理范围,降低转动惯量,启动和制动过程中的惯性冲击更小,适配需要频繁启停的传动工位。和斜齿轮传动相比,蜗轮蜗杆传动的运行噪音更低,传动更平稳,同时具备反向自锁特性,在很多需要安全防护的工位是不可替代的传动部件,不过设计时需要注意传动效率的匹配,通常单级蜗轮蜗杆的传动效率在70%-90%之间,选型时需要根据负载扭矩、输入功率核算发热量,避免长时间满负载运转导致温升过高,加速润滑油老化和齿面磨损。
