直升机传动系统大直径从动齿轮结构

项目分类:齿轮 发布时间:2021-11-04 ID:358434
  • 直升机传动系统大直径从动齿轮结构

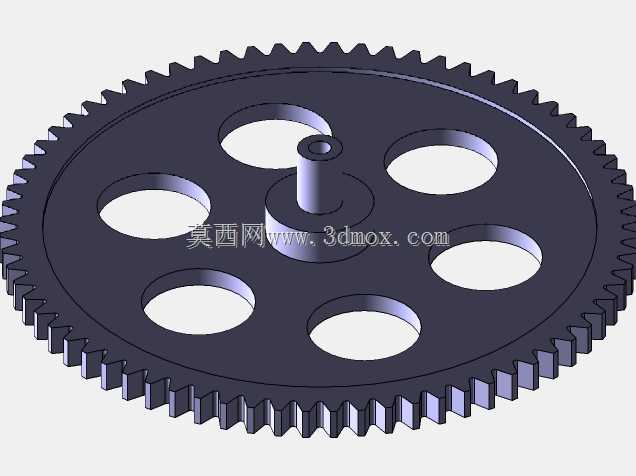

  在旋翼航空器的动力传递链路中,这类大直径盘式齿轮承担着核心的减速增扭作用,是主减速器与旋翼轴之间动力衔接的关键构件,直接影响整机动力输出的平稳性与载荷传递效率。日常作业场景里,直升机起飞、悬停、机动飞行过程中,发动机输出的高转速低扭矩动力,需要经过多级减速齿轮组转换为低转速大扭矩的旋翼驱动力,该类盘状齿轮作为末级传动的从动件,需要持续承受交变弯曲应力与接触应力,同时还要适配旋翼周期性变距带来的冲击载荷,因此结构设计上需要兼顾强度冗余与轻量化要求。从结构细节来看,该齿轮采用辐板式减重设计,轮盘本体上均匀开设六个圆形减重通孔,在保证轮体径向刚度的前提下,尽可能降低旋转件的转动惯量,减少动力传递过程中的惯性损耗,

  同时也能降低主减速器的整体重量,对航空器的载荷控制有实际意义。齿轮中心设置带定位凸台的轴孔结构,安装时凸台与轴肩端面贴合,能够实现轴向定位,保证齿轮与传动轴的同轴度,避免高速旋转时出现偏摆振动。轮齿采用标准渐开线齿形设计,齿向经过修形处理,能够补偿载荷作用下的轮体弹性变形与安装误差,保证齿面载荷均匀分布,减少偏载导致的点蚀、断齿失效风险。设计过程中,首先需要根据传动比要求确定齿轮的分度圆直径与齿数,结合传递扭矩计算齿厚、齿宽参数,再通过有限元分析校核轮齿的弯曲强度与接触强度,同时对辐板结构进行拓扑优化,在减重孔的位置、尺寸设计上平衡刚度与重量的关系,避免减重孔周边出现应力集中。安装边界方面,齿轮中心轴孔与传动轴采用过渡配合,

  通过键连接实现周向扭矩传递,轴孔端面的定位凸台外径与相邻轴承内圈的定位尺寸匹配,轮盘外缘的齿顶圆与机匣内壁之间需要预留足够的安全间隙,避免热膨胀或振动变形下出现运动干涉。这类齿轮的加工过程需要严格控制齿形精度与动平衡精度,装配前需要对减重孔边缘、齿端进行倒角去毛刺处理,减少应力集中源,装配后需要进行啮合印痕检测,保证齿面接触区域符合设计要求,确保传动过程平稳无异常噪音。在实际维护场景中,这类齿轮需要定期检查齿面磨损情况与辐板是否存在疲劳裂纹,因为直升机频繁的起降周期与复杂的飞行工况,会让齿轮承受持续的交变载荷,微小的初始裂纹如果未被及时发现,可能扩展导致轮齿断裂,引发严重的传动系统故障。不同于地面工业设备用齿轮,

  航空类传动齿轮的重量控制要求更为严苛,因此辐板厚度、减重孔尺寸的设计都经过多轮迭代,在满足强度、刚度要求的前提下尽可能压缩冗余重量,同时材料选用上会采用高强度合金结构钢,经过渗碳淬火处理提升齿面硬度与耐磨性,芯部保持足够的韧性以承受冲击载荷。
