直升机用带内置滚珠环形滑轮结构

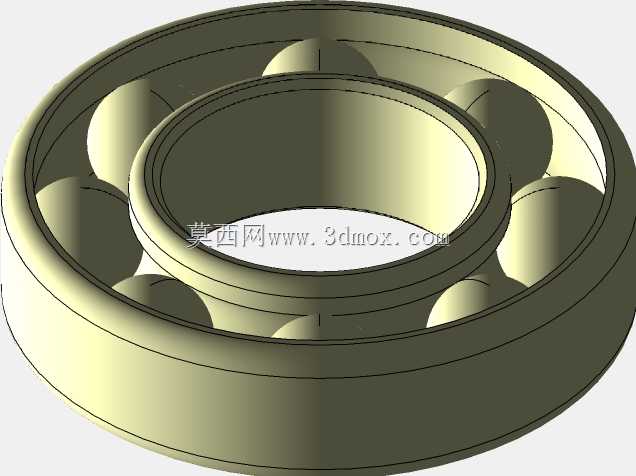

　　在航空旋翼传动、机载绞车收放、操纵钢索导向这类直升机机载机械场景里，这类带内置滚珠的环形滑轮是很常见的受力回转件，和普通民用滑轮不同，机载场景对部件的重量控制、回转精度、交变载荷耐受能力都有更严苛的要求，设计阶段首先要匹配安装位的环形边界尺寸，保证外圈和周边结构件预留足够的运动间隙，不会在旋翼振动、机身姿态变化时出现剐蹭卡滞。从结构上看，这个滑轮采用一体化的内外圈滚道设计，内置的球形滚动体均匀排布在滚道之间，没有额外的保持架结构，这种设计一方面能在有限的径向尺寸里排布更多滚动体，提升单位面积的承载能力，另一方面也减少了保持架带来的额外重量，适配航空部件的减重需求。实际使用中，这类滑轮主要承担钢索或者柔性传动带的导向与载荷传递，

　　当操纵钢索绕过滑轮槽时，滚动体将内外圈之间的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的阻力，减少钢索的磨损，提升操纵系统的响应灵敏度。设计这类滑轮的时候，首先要确定的是滑轮的节圆直径，这个参数直接和绕过的柔性件最小弯曲半径挂钩，如果节圆直径过小，钢索反复弯折会提前出现疲劳断丝，直径过大又会占用过多安装空间，增加不必要的结构重量，需要结合传动行程、载荷大小反复迭代。滚道的曲率设计也是核心要点，滚道和滚珠的贴合度要控制在合理范围，贴合度过大，滚珠运转时的摩擦阻力会上升，低温环境下甚至会出现卡滞；贴合度过小，接触应力集中，长期承受交变载荷容易出现滚道点蚀，缩短部件使用寿命。安装边界上，这类滑轮的内圈通常和固定心轴配合，

　　配合公差要选过渡配合，既保证安装后不会出现径向窜动，也方便后期维护拆卸，外圈的绳槽深度要匹配所用钢索的直径，保证钢索在最大偏角下也不会从槽内脱出，同时槽底的圆弧半径要略大于钢索半径，避免钢索被槽壁挤压变形。在直升机的操纵系统里，这类滑轮往往布置在机身框架的转角位置，用来改变钢索的走向，把驾驶员的操纵力传递到旋翼的变距机构，这就要求滑轮在承受径向载荷的同时，还要能承受一定的轴向偏载，因为机身飞行过程中的振动会让钢索出现小幅度的轴向摆动，所以内外圈的挡边高度要做足够的冗余，防止滚珠在偏载下从滚道脱出。和普通冲压滑轮不同，这个模型的整体结构是实心机加工构型，滚道表面可以通过后期的表面硬化处理提升耐磨性能，不需要额外加装衬套，

　　减少了装配环节的零件数量，也降低了多个零件装配带来的累积误差。在做三维建模的时候，要先绘制内外圈的回转截面，通过回转命令生成基础实体，之后按照载荷计算出的滚珠数量，在滚道的圆周方向均匀阵列球形滚动体，要注意每个滚珠和内外滚道都保持相切约束，避免出现干涉，建模过程中还要预留出表面处理的厚度余量，保证加工完成后的实际尺寸符合装配要求。实际装机测试的时候，还要验证滑轮在不同温度环境下的运转顺畅度，高空低温环境下材料会出现冷缩，配合间隙如果预留不足，很容易出现滚珠卡滞，导致操纵力骤增，影响飞行安全，所以设计阶段的尺寸公差要结合材料的线膨胀系数做补偿计算。这类滑轮除了直升机操纵系统使用，同结构的改型也可以用在其他对重量、精度要求较高的轻型传动场景，只要调整尺寸参数和载荷等级，就能适配不同的安装需求，核心的滚动减摩、环形承载的设计逻辑是通用的。
