小型无人机U型起落支撑结构设计

　　在小型多旋翼无人机的结构设计体系中，起落支撑部件是直接决定起降阶段整机安全性的核心构件，不同于大型固定翼航空器的复杂缓冲起落系统，小型民用及工业级无人机的起落架需要在重量、结构强度、安装兼容性之间找到最优平衡点，本次设计的U型一体式起落架正是针对这一需求完成的结构方案。从实际应用场景来看，这类起落架主要适配起飞重量在1.5kg-3kg区间的小型多旋翼无人机，覆盖日常航拍、电力巡检、农林植保作业等多个低空作业场景，在无人机降落接触地面的瞬间，起落架需要首先承接整机的冲击载荷，避免机身底部搭载的云台、电池、任务传感器等精密部件直接触碰硬质地面造成损坏，同时在非铺装的草地、碎石坡等不平整起降场地，起落架的结构形态也要保证整机停放时的重心稳定，不会出现侧翻倾覆的情况。

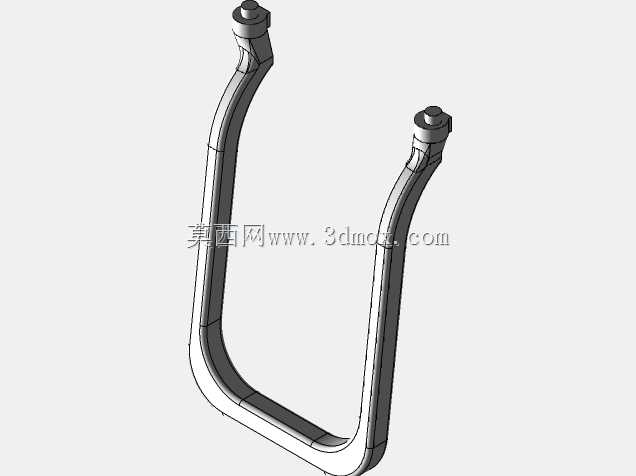

　　从功能特性层面分析，这款U型起落架采用一体式弯制成型的结构思路，摒弃了传统分体拼接式起落架的连接冗余，两个向上延伸的安装端头直接对接机身底部的固定座，安装时仅需通过端头的轴段插入机身对应的安装孔位，配合锁紧卡簧即可完成固定，不需要额外设计复杂的连接支架，能够有效降低整机的结构重量占比。主体的U型弯折段采用等截面过渡设计，在承受垂直方向的冲击载荷时，弧形过渡区域可以通过微小的弹性形变吸收部分冲击能量，相比直角弯折的结构，能够大幅降低应力集中导致的结构断裂风险，两个支臂的平行度公差控制在0.2mm以内，保证安装后两侧支撑高度一致，不会出现起降时机身倾斜的问题。

　　在设计思路的推导过程中，首先需要明确起落架的载荷边界：按照无人机最大起飞重量3kg计算，降落时的垂直冲击载荷按照3倍重力加速度取值，整个结构需要承受不小于90N的瞬时冲击而不产生塑性变形，因此在截面形状的选择上，采用了带圆角的矩形空心截面，相比实心圆截面在同等重量下具备更高的抗弯截面模量，能够在控制重量的前提下提升结构的抗弯折能力。支臂从安装端头到U型底部的过渡段采用渐变曲率设计，靠近安装座的位置曲率更小、结构刚性更强，靠近底部接触地面的位置曲率更大，能够预留一定的弹性形变空间，兼顾刚性支撑和缓冲吸能的双重需求。

　　关于外形尺寸与安装边界的设定，两个安装端头的中心距为82mm，适配多数常规布局四旋翼无人机的机身底部安装孔位间距，端头的定位轴段直径为6mm，长度为8mm，轴段末端设计有直径1mm的卡簧槽，配合标准轴用卡簧即可完成轴向固定，不需要额外设计螺纹连接结构，减少了安装工序的复杂度。起落架整体的垂直高度为115mm，这个高度能够保证机身底部搭载的云台相机在起降状态下距离地面有至少70mm的安全间隙，避免镜头接触地面造成污损，U型底部的横向跨度为96mm，相比两个安装端头的中心距更宽，能够有效提升整机停放时的支撑面宽度，降低侧翻的风险。U型底部的接触段设计有宽度3mm的平面，接触地面时不会出现圆管结构易滑动的问题，在硬质水泥地面停放时具备足够的摩擦阻力，遇到小幅侧风也能保持整机稳定。

　　在实际的结构验证环节，这类一体式起落架相比分体式结构的装配效率提升40%以上，不需要反复调整两侧支臂的高度差，一体式成型的结构也避免了拼接位置长期受冲击出现松动的隐患。针对不同的作业场景需求，结构本身也预留了拓展空间，在U型支臂的侧面可以预留安装孔位，用于加装航灯、避障传感器等附加配件，不需要额外在机身底部设计拓展支架，进一步提升了结构的集成度。需要注意的是，这类起落架的适用场景有明确的边界，并不适配大载重的工业级植保无人机，大载重机型需要搭配带阻尼缓冲的专用起落结构，而针对小型航拍、巡检类无人机，这种一体式U型起落架的重量、强度、成本都处于最优的平衡区间，能够覆盖绝大多数日常作业的起降需求。
