无人机机载镜头防护端盖结构设计

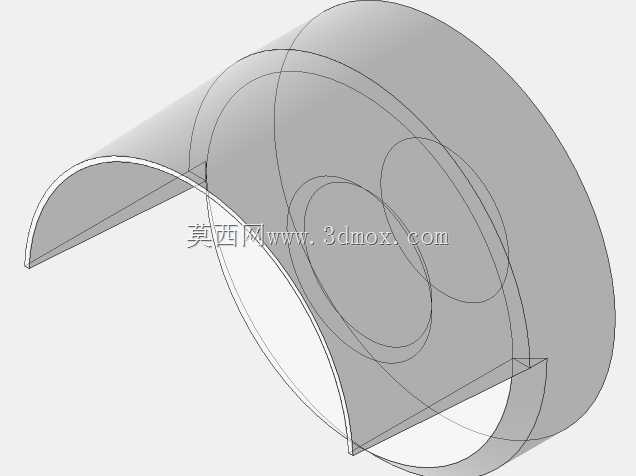

　　这款机载镜头防护端盖，主要适配小型多旋翼无人机的前置可见光镜头模组，在日常作业、转场运输、待机收纳的全流程中承担光学镜片防护的核心作用。从实际作业场景来看，无人机执行农林植保、电力巡检、航测绘图任务时，起降阶段往往会遭遇地面扬尘、作物碎屑、高压线路周边浮尘的侵袭，低空飞行时还可能遇到突发降雨、虫体撞击的情况，这款端盖的弧形外轮廓设计，刚好能在镜头前端形成封闭的防护屏障，避免硬质颗粒直接刮花镜头镀膜，也能减少液态水在镜头表面的附着残留。

　　设计阶段首先考虑的是安装匹配性，端盖的内侧环形贴合面完全匹配镜头模组前端的镜筒外径，配合周向的微过盈卡扣结构，不需要额外粘接或者螺丝固定，徒手就能完成拆装，不会在镜筒表面留下压痕或者粘接残胶。端盖的侧壁做了渐变壁厚处理，靠近安装贴合面的区域壁厚控制在1.2mm，保证卡扣结构的装配强度，避免频繁拆装出现断裂；外弧面区域壁厚收窄到0.8mm，在保证结构刚性的前提下尽可能降低整体重量，不会因为额外负载影响无人机的云台配平，也不会增加不必要的飞行功耗。

　　从结构细节来看，端盖的外弧面采用大曲率顺滑过渡，没有尖锐棱角，一方面是在无人机发生轻微擦碰的时候，弧形面能起到导向卸力的作用，不会因为尖锐棱角磕碰导致端盖碎裂后刮伤镜片，另一方面顺滑的曲面不容易积留灰尘，日常维护只需要用软布擦拭就能清理表面污渍。端盖的内侧预留了0.3mm的环形避让槽，刚好避开镜头前端的压圈结构，安装到位后端盖和镜片表面之间保留1mm的安全间隙，哪怕端盖受到外力挤压产生轻微形变，也不会直接接触到镜片表面，从结构根源上避免防护件本身损伤光学元件的风险。

　　实际选型适配的时候，需要注意端盖的安装边界尺寸，其最大外径比对应镜筒外径大2.5mm，轴向总长度不超过镜筒前端突出云台壳体的长度，安装完成后不会和云台的俯仰、旋转结构产生运动干涉，云台在全角度转动过程中，端盖不会碰到无人机的机身壳体或者周边的避障传感器。针对不同作业环境的使用需求，这款端盖的结构也预留了拓展空间，如果是在高粉尘、多降雨的作业场景，可以在端盖内侧的环形槽内加装薄型密封胶圈，进一步提升防护等级，不需要修改端盖的主体结构就能满足IP54级别的防护要求；如果是在低温环境下作业，选用耐低温的改性PP材料打印或者注塑生产，就能避免低温脆裂的问题。

　　很多从业者在设计这类小型防护零件的时候，往往会忽略装配公差的累积影响，这款端盖在建模阶段就对卡扣的配合公差做了分层设计，卡扣的凸起高度做了0.1mm的公差补偿，哪怕是采用FDM3D打印的方式制作，也能保证装配后的松紧度合适，不会出现太松容易脱落、太紧拆装困难的问题。端盖的底部做了微小的定位缺口，和镜筒上的定位凸点对应，安装的时候不需要反复调整角度，对准缺口按压到位就能保证装配同轴度，不会出现装偏之后蹭到镜筒外壁的情况。

　　从长期使用的角度来看，这款端盖的结构没有复杂的内腔或者深槽，不管是采用注塑批量生产，还是采用3D打印单件定制，都不需要额外的支撑结构，生产制作的难度低，成型后的表面质量好，不需要过多的后处理工序就能直接使用。日常使用过程中如果端盖出现磨损或者开裂，只需要重新打印或者更换新件即可，维护成本极低，完全适配无人机作业场景下快换、易维护的实际需求。
