带安装支架的单槽皮带张紧轮结构

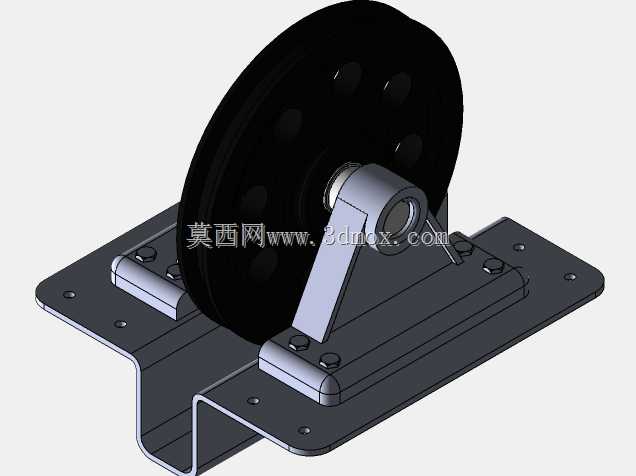

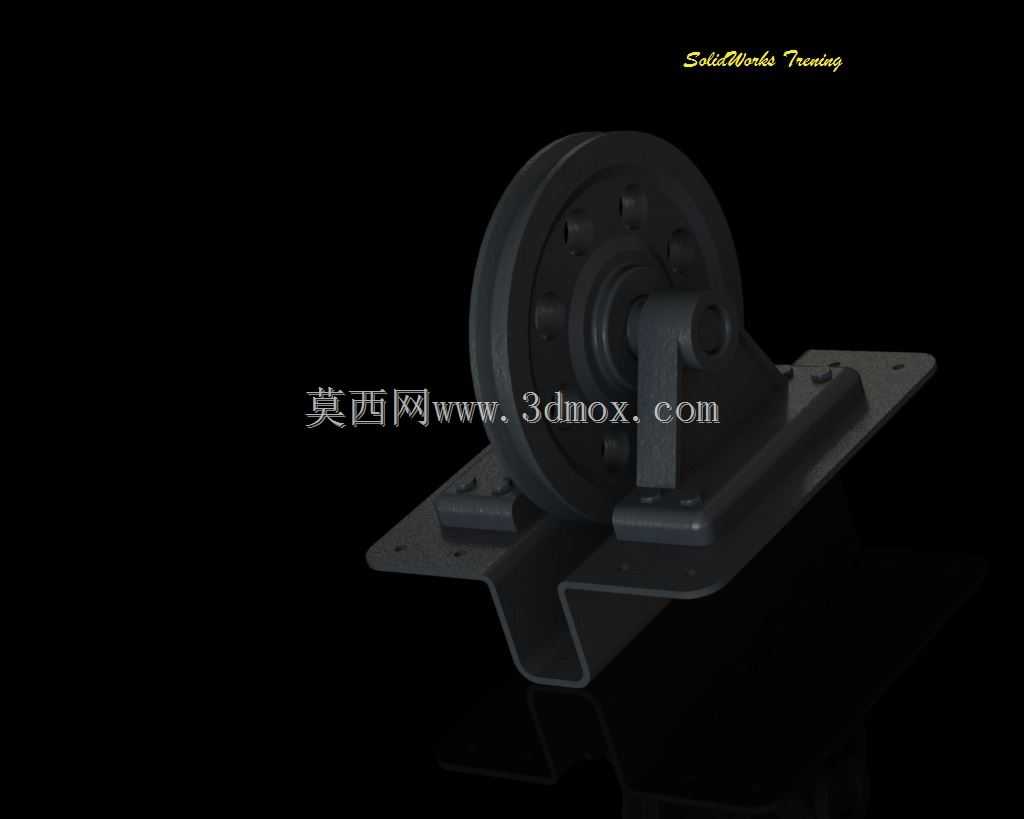

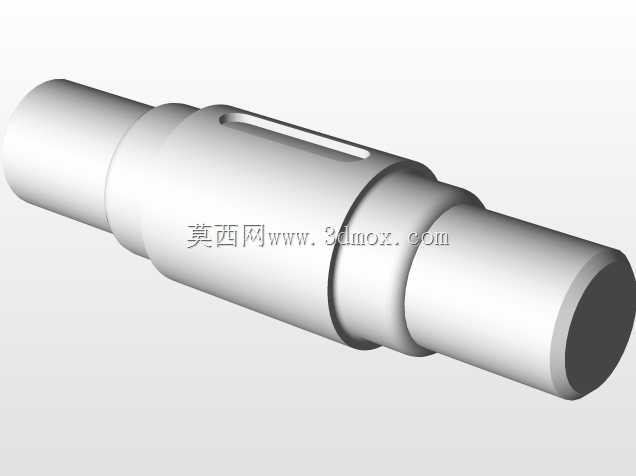

　　这类带安装支架的单槽皮带轮组件，常被用在中小型动力传输场景里，比如小型输送线的从动端、农用小型机具的传动侧、教学实训用的传动演示台架上，核心作用是配合三角带完成动力的转向传递，同时兼顾皮带张紧余量的调整，避免传动过程中皮带打滑、跳齿的问题。从结构设计来看，整个组件分为轮体、支撑轴、安装弯板三个核心部分，轮体采用单槽V型截面设计，槽角匹配常规A型三角带的楔角，轮缘做了圆角过渡，避免皮带运转过程中被硬棱割伤，降低皮带的早期磨损概率。轮体中心镶嵌了含油轴承衬套，不需要额外加装复杂的润滑管路，日常维护只需要定期在注油点补充少量润滑脂即可，适配低速轻载的连续运转工况。支撑轴采用阶梯轴结构，和轮体内孔采用间隙配合，轴端通过轴用挡圈限位，

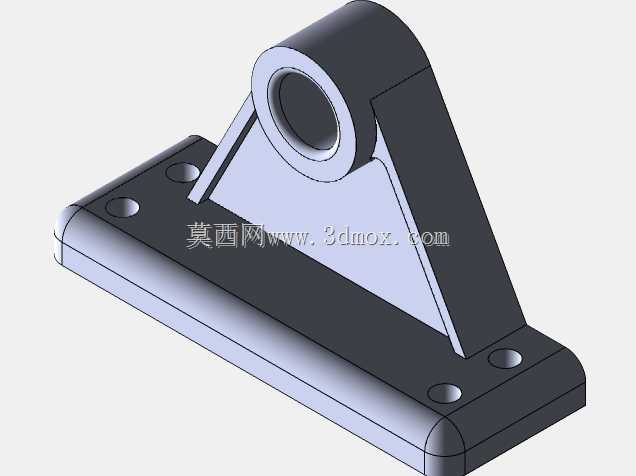

　　防止轮体运转过程中轴向窜动，轴的另一端和弯板上的安装座采用过盈配合压装，再通过侧面的紧定螺钉锁死，避免长期受交变载荷出现轴松动的问题。下方的安装弯板采用折弯成型的钢板结构，折弯处做了圆角过渡消除应力集中，底板上开了两个长圆形安装孔，安装时可以根据现场皮带的张紧需求，调整整个组件的固定位置，不需要额外加工张紧调节结构，降低了配套机架的加工难度。从安装边界来看，轮体的径向回转直径要和周边的机架结构预留至少15mm的安全间隙，避免运转过程中轮体和周边构件发生刮碰，弯板的安装面平面度要求控制在0.2mm以内，防止安装后支撑轴出现偏斜，导致轮体端面跳动过大，加剧皮带的单侧磨损。设计过程中要重点核算支撑轴的抗弯强度，

　　因为皮带张紧后会对轴产生持续的径向载荷，尤其是设备启动瞬间的动载荷，要保证轴的挠度不超过0.1mm，避免轮体偏摆。轮体的槽面粗糙度要控制在Ra3.2左右，太光滑会降低和皮带的摩擦力导致打滑，太粗糙则会加速皮带的磨损。弯板的折弯角度要严格控制在90度，公差不超过±0.5度，否则会导致轮体槽面和皮带的运行面不平行，出现皮带跑偏掉带的问题。实际应用中，这类组件不需要搭配复杂的防护罩也能稳定运行，因为整体结构外露部分少，轮体的旋转面没有突出的棱角，适合在开放式的传动布局里使用，很多小型木工机械、食品输送设备的侧边传动都会采用这类结构，安装便捷，替换成本低，对安装工人的技术要求不高，只需要对齐皮带槽、调整好张紧度拧紧固定螺栓即可投入使用。

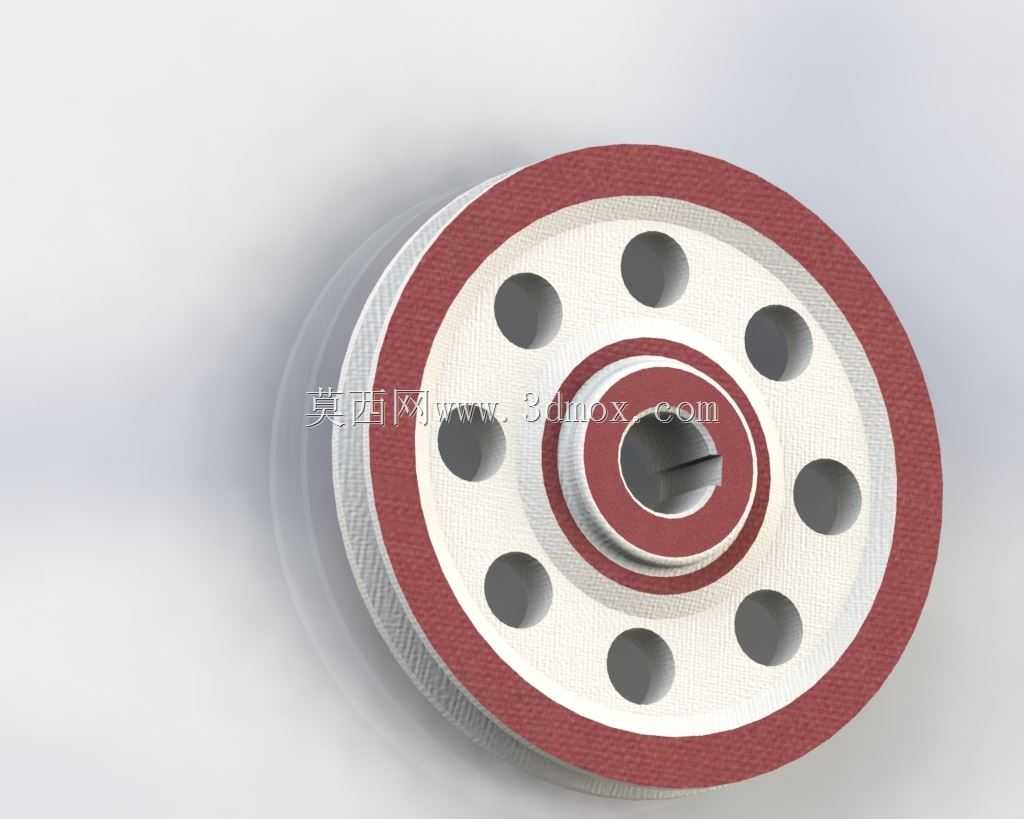

　　在建模过程中，要注意还原轮体上的减重孔结构，这些均匀分布的孔不仅能降低轮体自身重量，减少运转时的转动惯量，降低设备启动时的冲击，还能在运转过程中带动周边空气流动，带走轴承摩擦产生的热量，延长衬套的使用寿命。支撑轴上的紧定螺钉孔位置要正对轴的平面位，避免紧定螺钉顶在轴的圆弧面上出现锁不紧的问题。弯板上的长孔长度一般预留20mm的调节余量，足够覆盖皮带使用过程中拉伸变长后的张紧调整需求，不需要频繁更换皮带就能维持合适的张紧力。
