带键槽轮毂螺栓紧固式弹性联轴器结构

　　做传动结构设计快十二年，经手的轴系对接方案没有一百也有八十，弹性联轴器这类部件从来不是选个标准件凑数那么简单，很多现场设备的振动超标、轴封过早磨损、轴承点蚀问题，追根溯源都是联轴器选型或者结构匹配没做到位。这次做的这款弹性联轴器结构，最早是给建材厂的皮带输送线驱动端做适配的，当时现场的工况是驱动电机4kW，输出转速1450r/min，从动端是硬齿面减速机的输入轴，两轴的对中偏差现场实测径向有0.3mm，角向偏差接近0.4°，之前用的刚性凸缘联轴器，跑了不到三个月就把减速机输入轴的轴承顶坏了，拆检的时候发现轴上已经有明显的微动磨损痕迹，才下决心换成带弹性补偿能力的结构。

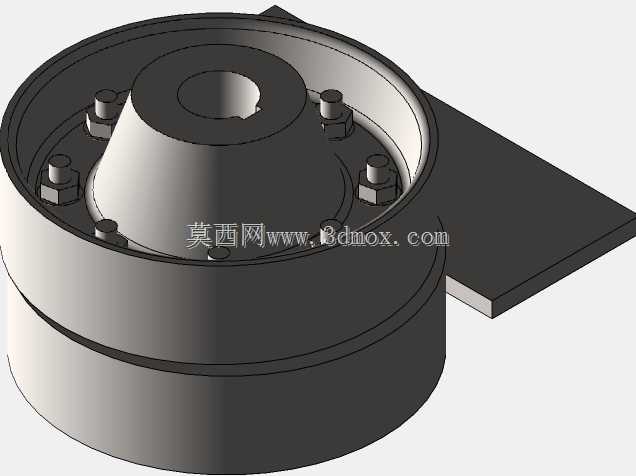

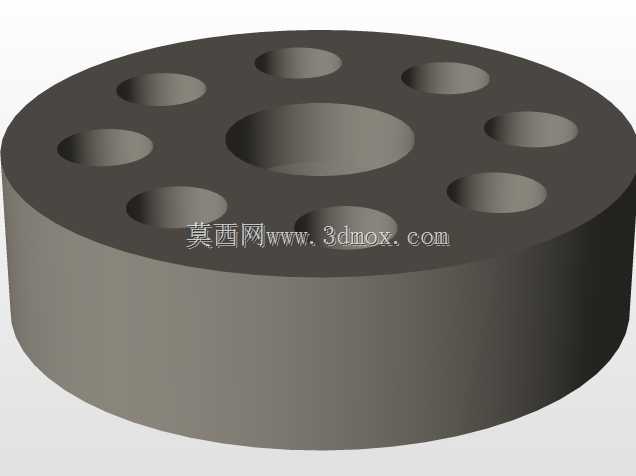

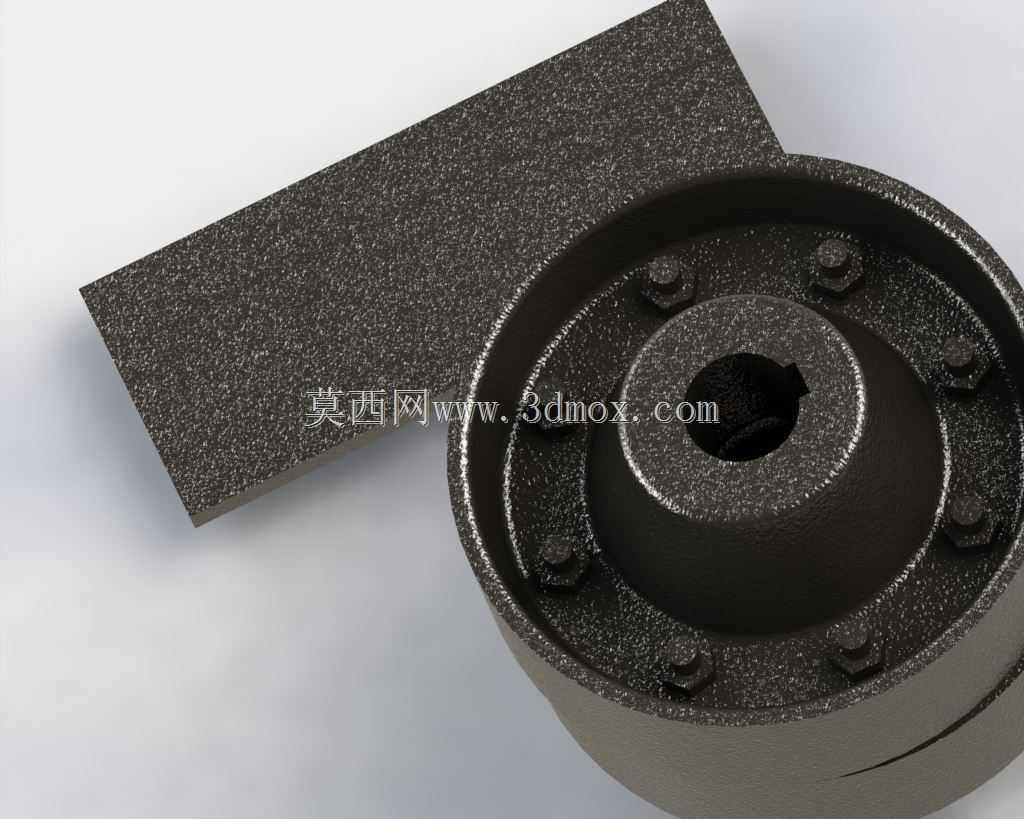

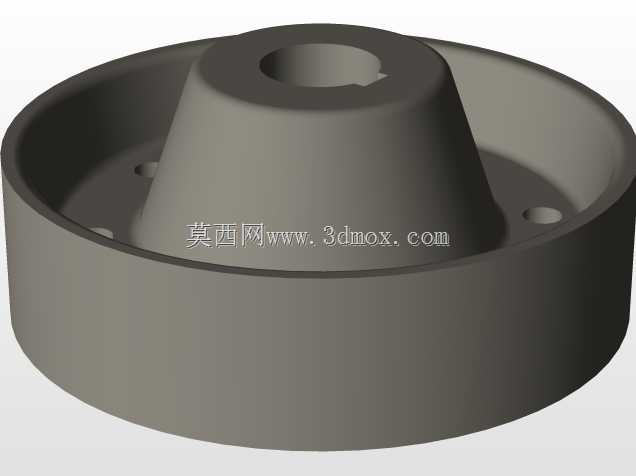

　　整个结构的核心设计逻辑，是在两个对接的半联轴器之间预留弹性形变空间，靠均布的连接螺栓配合弹性元件来传递扭矩，同时抵消两轴之间的安装偏差和运行中的形变位移。和常见的柱销式弹性联轴器不一样，这款结构把连接螺栓的沉孔做在半联轴器的法兰端面上，螺栓头完全沉入沉孔内部，既避免了高速运转时螺栓突出带来的风阻和动平衡问题，也能防止现场检修时螺栓被剐蹭松动。轮毂部分做的是标准键槽连接，键槽的宽度公差取P9，和轴上的平键配合时不会出现过松导致的冲击，也不会因为过紧造成装配时的硬敲损伤轴表面。轮毂的内孔粗糙度要求控制在Ra1.6，这个精度是反复验证过的，太光滑的话轴和孔之间容易打滑跑圈，太粗糙又会导致装配时应力集中，长时间运转出现孔壁拉伤。

　　法兰端面上的螺栓孔是按6等份均布的，孔位的位置度公差控制在0.05mm以内，别小看这个公差，要是孔位偏差太大，装配的时候螺栓会受剪切力，运转起来没几天螺栓就会疲劳断裂。两个半联轴器对接的端面，特意留了1.5mm的间隙，这个间隙是给弹性元件留的压缩形变空间，同时也能补偿轴系运转时因为热胀冷缩产生的轴向窜动，之前有个同行做类似结构的时候没留这个间隙，夏天设备连续运转十几个小时，轴伸长把联轴器顶死，直接把电机端盖顶裂了，损失不小。

　　从安装边界来说，这款联轴器的最大外径控制在180mm，法兰厚度32mm，轮毂的轴向长度是45mm，适配的轴径范围是28mm到45mm，这个尺寸段刚好覆盖了常规中小功率输送设备、风机、水泵的驱动端对接需求，安装的时候不需要额外扩大设备的安装空间，原来用刚性联轴器的机位，只要核对轴径和键槽尺寸，基本都能直接替换，不用改动设备的底座或者电机安装位。现场安装的时候要注意，螺栓的紧固要按对角顺序分三次拧紧，第一次拧到额定力矩的30%，第二次到70%，第三次全力矩紧固，这样能保证法兰面受力均匀，不会出现偏斜导致的动平衡超标。

　　实际跑起来的效果也符合预期，在之前出问题的那条输送线上装完之后，测轴承座的振动值，垂直方向从原来的4.2mm/s降到了1.1mm/s，水平方向也控制在1.3mm/s以内，连续跑了八个月做拆检，弹性元件的压缩量均匀，没有出现偏磨或者开裂的情况，轴和轮毂的配合面也没有微动磨损的痕迹。这类结构除了输送线，其实在风机、小型水泵、轻工机械的传动端都能用，尤其是那些现场安装条件有限，没法做到高精度对中的机位，弹性联轴器的补偿能力能大幅降低轴系的附加载荷，延长轴承和密封件的使用寿命。做结构设计的时候不要总想着追求高刚性，很多时候适当留出让步的弹性空间，反而能让整个传动系统的运行更稳定，维护成本更低，这也是这么多年做现场技术服务攒下的实在经验。
