铣床传动用辐条式皮带轮结构

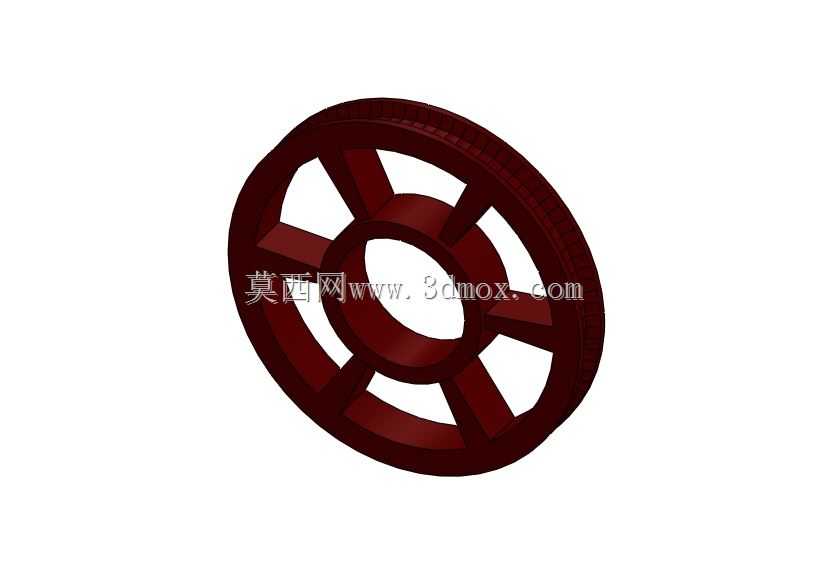

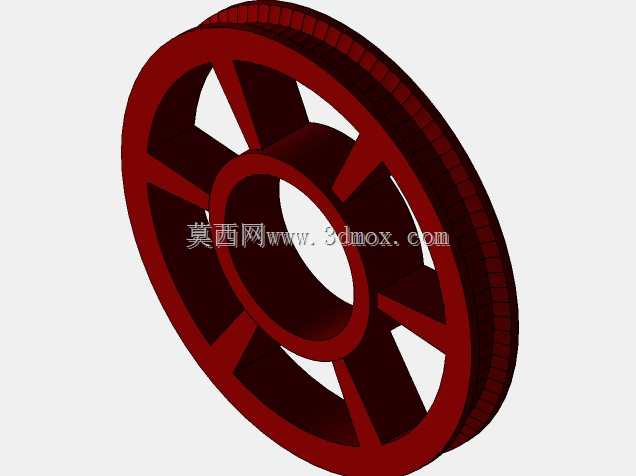

　　在常规立式铣床的主传动链布局中，主轴箱与驱动电机之间的动力传递大多依托三角皮带完成，这就要求配套的皮带轮既要满足额定转速下的动平衡要求，又要适配铣床紧凑的安装空间，避免与周边的防护罩、进给机构产生运动干涉。这款辐条式皮带轮正是针对铣床主轴传动场景设计的传动部件，区别于传统实心轮体的皮带轮，它采用六根等距分布的辐条连接轮毂与轮缘，在保证结构强度的前提下大幅降低了自身重量，能有效减少电机启动瞬间的转动惯量冲击，延长电机轴承与主轴轴承的使用寿命。从实际安装边界来看，轮体的中心轮毂孔需要与电机输出轴做公差配合，通常选用H7/k6的过渡配合等级，配合平键实现周向固定，轮毂端面还预留了紧定螺钉的安装孔位，

　　可防止皮带轮在高速正反转切换时出现轴向窜动。轮缘部分的槽型是按照标准三角带的截面尺寸设计的，槽角的角度偏差控制在±1°范围内，能保证皮带与轮槽的接触面积达到设计要求，减少传动过程中的打滑丢转问题，同时槽底的圆角处理可以避免皮带反复弯折产生的早期疲劳损坏。设计过程中需要重点考虑辐条的受力分布，每根辐条的截面采用矩形带圆角的结构，既可以避免应力集中导致的辐条断裂，又能在铸造或者机加工环节减少应力残留，轮体做动平衡校正时，可通过在辐条侧面铣削去重的方式调整平衡量，不需要额外加装平衡块，适配铣床最高3000转每分钟的主轴转速工况。在实际设备维护场景中，这种辐条结构的皮带轮散热表现要优于实心轮体，长时间满负荷传动时，

　　轮体与皮带摩擦产生的热量可以通过辐条之间的空隙快速散发，不会因为轮体温度过高加速皮带的橡胶老化。安装时需要注意轮体的端面跳动量要控制在0.05mm以内，保证电机轴与主轴上的配对皮带轮处于同一平面，避免皮带出现偏磨，皮带的张紧度调整要适中，过紧会加大轴承受力，过松则容易出现传动打滑。从结构适配性来说，这款皮带轮不仅可以用在普通立式铣床的主传动上，也可以适配小型台钻、木工车床等需要皮带变速的通用设备，只要匹配对应的轴径与皮带槽型，就能直接替换原有同规格的皮带轮部件，不需要改动设备的原有安装结构。轮体的材质通常选用HT200灰铸铁，这种材料的减震性能优异，能吸收传动过程中产生的振动，降低设备运行的噪音，同时铸铁表面的耐磨性较好，

　　轮槽的使用寿命更长，不需要频繁更换轮体。在三维建模过程中，需要重点标注轮毂的键槽尺寸、轮缘的槽型参数、辐条的分布角度以及整体的安装轴向尺寸，确保加工出来的零件能直接装配到设备上，不需要二次修配，建模时还要考虑加工工艺的可行性，比如轮毂的内孔要预留磨削余量，轮缘的槽面要保证加工粗糙度达到Ra3.2，减少皮带的磨损。
