铣床测量用环形支座安装固定结构件

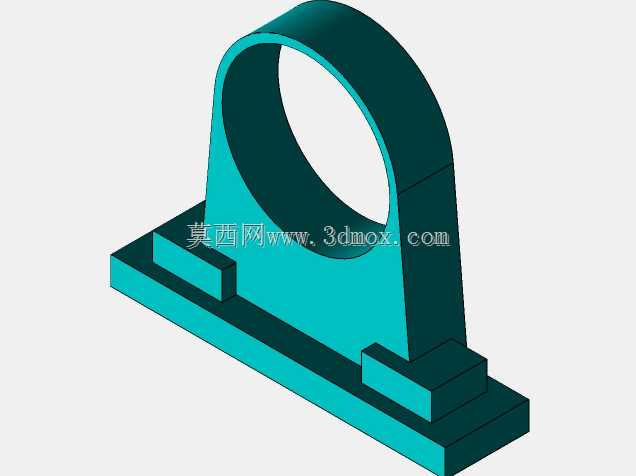

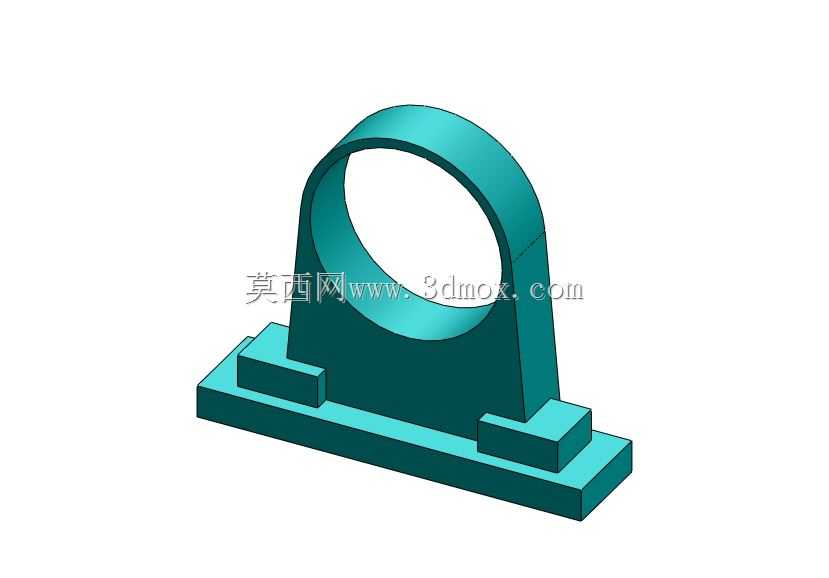

　　在铣床加工工序的尺寸测量环节，这类带环形抱合结构的支撑座是十分常见的工装配套部件，主要作用是为测量表头、定位套或者辅助导向杆件提供稳定的安装基准，避免测量过程中因支撑刚性不足导致的读数偏移，保障加工过程中尺寸校验的重复精度。从结构形态来看，上部的环形通孔是核心功能区域，孔壁的加工公差需要控制在合理区间，既要保证穿入其中的测量杆件能够顺畅滑动调整位置，又不能存在过大的配合间隙，否则会引入测量系统误差，通常这类孔的内壁会做精镗处理，表面粗糙度控制在Ra1.6以下，减少杆件滑动时的卡顿与磨损。下部的安装底座采用了两侧带凸台的平板式结构，两个凸台上预留的安装位可以通过T型螺栓直接固定在铣床工作台的T型槽内，这种设计不需要额外制作转接板，

　　能够直接适配普通立式铣床、万能工具铣床的工作台槽距，安装时只需要将底座贴合工作台面，调整好环形孔的轴线与铣床进给方向的平行度或者垂直度，拧紧螺栓即可完成固定，安装边界的宽度控制在常规铣床工作台的可装夹范围内，不会和工作台周边的行程挡块、冷却管路产生干涉。设计这类结构的时候，首先要考虑的是整体刚性，环形支撑部分和底座之间采用了大圆角过渡的连接筋结构，避免应力集中的同时，减少切削受力或者测量触碰到杆件时产生的结构形变，整个部件的壁厚分布经过受力校核，环形侧壁的厚度足以支撑常规测量杆件的悬臂长度，不会出现悬臂下挠的情况。在实际铣床测量作业中，这类支座可以搭配不同内径的衬套使用，适配不同直径的测量杆、定位销或者对刀棒，

　　不需要更换整个支座就能完成不同规格测量组件的快速切换，提升工序调整的效率。底座的底面需要做磨平处理，保证和铣床工作台面的贴合度，平面度误差控制在0.02mm以内，避免安装后出现倾斜，导致环形孔的轴线出现偏斜，直接影响测量基准的准确性。两侧凸台的高度略高于底座主体平面，一方面是为了给螺栓头留出足够的容纳空间，避免螺栓拧紧后突出底座平面影响安装贴合，另一方面也能在安装时起到定位导向的作用，凸台的侧面可以靠在T型槽的侧壁上，快速完成初步定位，减少找正的时间。从使用场景延伸来看，这类结构不仅可以用于铣床的测量工序，也可以作为小型工装的支撑座，用于钻床、磨床的辅助定位环节，只要安装槽距适配，就可以快速迁移使用，结构的通用性较强。在建模过程中，

　　需要重点关注环形孔与底座安装面的垂直度公差，以及两个安装凸台的对称度，这些形位公差直接决定了部件安装后的实际使用精度，如果对称度偏差过大，会导致螺栓安装时出现别劲，长期使用会造成底座变形，影响基准精度。另外，环形结构的上端面和下端面都需要和孔轴线保持垂直，当需要在环形孔上加装锁紧螺钉来固定穿入的杆件时，端面的垂直度能够保证锁紧后杆件不会出现偏斜，保障测量或者定位的准确性。整个结构没有多余的复杂曲面，所有的棱边都做了小倒角处理，避免安装调整过程中划伤操作人员，同时也能去除加工过程中产生的毛刺，提升部件的装配适配性。
