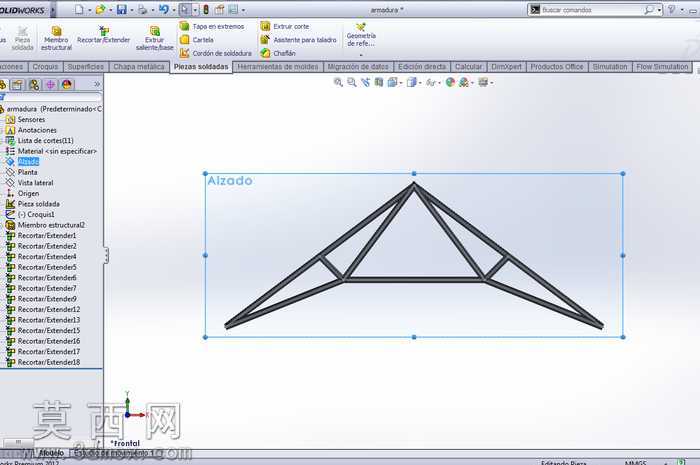

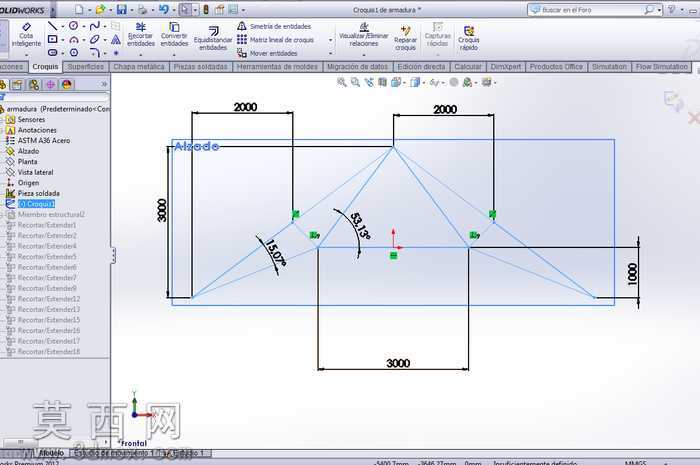

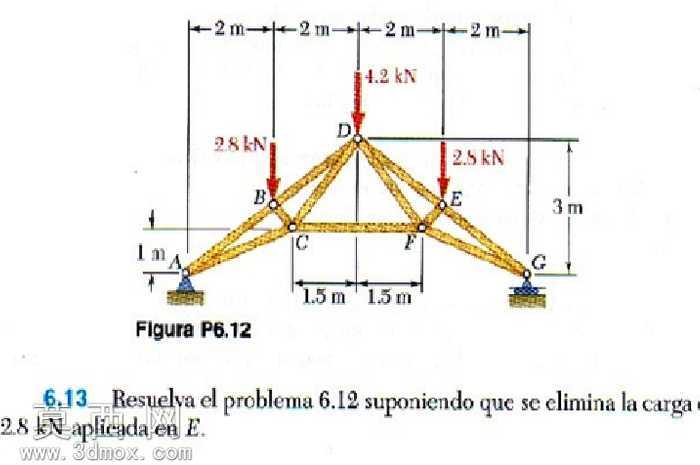

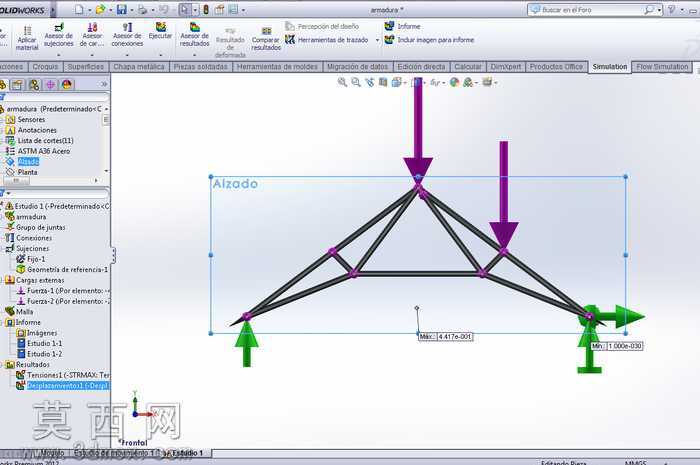

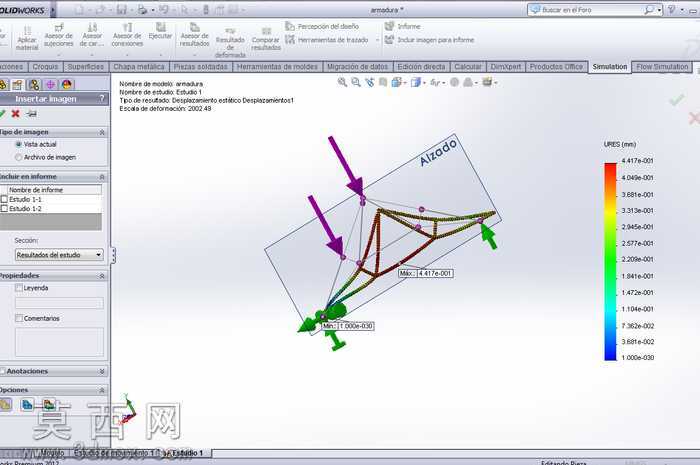

本模型为平面静定桁架结构的三维建模成果,建模过程严格参照结构力学经典习题的尺寸参数与荷载条件搭建,整体采用杆系结构的建模逻辑,在三维软件中先完成基准平面的绘制,以左下角铰支座A点为坐标原点,按照水平方向每段2m、竖向总高度3m的尺寸定位所有节点坐标,依次确定B、C、D、E、F、G各节点的空间位置,其中G点为滚动支座,C、F点为下弦中间节点,B、E为上弦中间受力节点,D为顶部顶点节点。建模时所有杆件均采用等截面直杆的参数化绘制方式,保证各杆件在节点处完全铰接,无多余约束,符合桁架结构“节点铰接、杆件仅受轴力”的力学假定。材质设置上,将所有杆件赋予普通碳素结构钢的材质属性,添加对应的密度、弹性模量、泊松比参数,为后续静力学仿真提供准确的材料属性基础;渲染阶段采用线框与实体结合的显示模式,清晰呈现杆件的连接关系与整体桁架的轮廓形态,同时在对应荷载位置添加可视化的荷载标识,还原2.8kN、4.2kN、2.5kN三个竖向集中荷载的作用位置与方向,也可根据习题变体需求快速移除对应位置荷载完成不同工况的模型调整。结构设计完全遵循平面桁架的几何组成规则,通过三角形刚片的依次拼接保证整体结构的几何不变性,无多余约束,可直接用于静力学求解的仿真前处理,能够直观展示桁架的传力路径,即荷载通过上弦节点传递至各杆件,最终通过两端支座传递至基础,模型的节点连接处理严格还原铰接特性,未添加额外的刚接约束,保证仿真计算结果与理论力学计算结果的一致性,可作为结构力学教学、桁架受力分析演示的配套三维模型,帮助理解桁架结构的受力特点与节点构造逻辑。
