奥尔诺工业炉框架结构三维设计作品

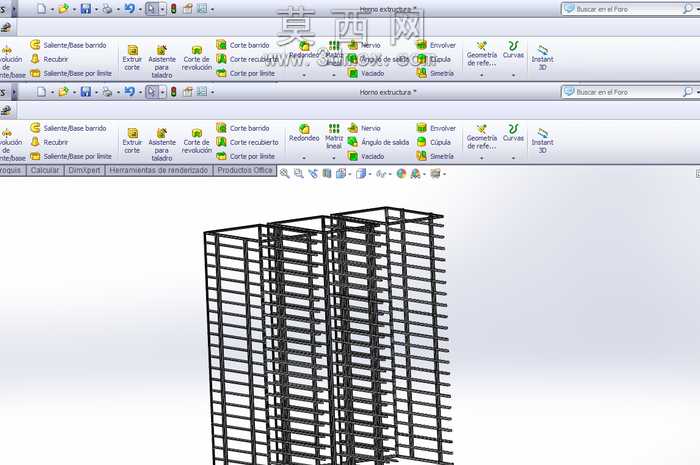

本作品为奥尔诺工业炉的主体框架结构三维建模成果，建模过程依托三维设计软件完成全参数化构建，从工业炉实际安装使用的结构需求出发，完整还原了炉体支撑骨架的空间排布逻辑。建模初期先梳理工业炉框架的受力逻辑，明确竖向主承重立柱、横向分层支撑梁、侧向加固肋条的排布规则，所有构件的尺寸比例均参考工业炉实际生产的通用规格设定，保证模型结构符合真实工业炉的承重与安装要求。材质设置上，框架主体构件赋予哑光深灰金属材质，模拟工业钢结构件经防锈处理后的表面质感，调整材质的粗糙度、反光度参数，还原金属构件在车间光照环境下的真实视觉效果，未添加多余装饰材质，突出工业设备的实用属性。结构设计层面，模型采用分层模块化的构建思路，竖向立柱沿炉体矩形轮廓均匀排布，每层横向支撑梁形成闭合矩形框架，相邻立柱间设置多道横向拉结条，既保证框架整体的结构稳定性，也清晰展现出炉体内部的分层空间，为后续炉衬、加热组件、管路系统的加装预留了标准安装位，框架的连接节点处做了简化处理，清晰展现构件间的拼接逻辑，避免过多细节干扰整体结构的展示。渲染阶段采用柔和的均匀漫反射光照，弱化强烈阴影对结构线条的遮挡，视角选择斜向等轴测视角，可同时展现框架的正面、侧面与顶部结构，让观看者能清晰识别各构件的空间位置与连接关系。整个建模过程严格遵循工业炉骨架的设计规范，所有构件的排布均满足工业炉的承重、散热、部件安装的实际需求，模型结构规整无冗余构件，线条清晰流畅，可用于工业炉方案展示、结构教学、前期方案论证等场景，能直观呈现工业炉主体支撑结构的设计逻辑与空间形态。
