多级传动齿轮箱三维结构设计

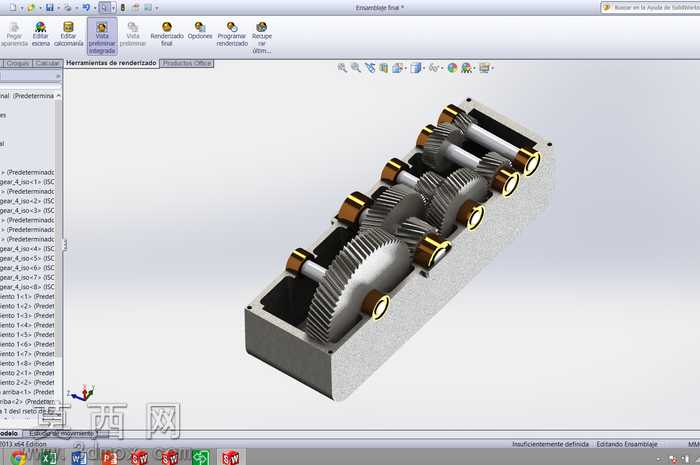

该齿轮箱采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动设计规范，对每一级传动副的啮合参数、轴系支撑位置、箱体安装基准都做了精准的尺寸约束。整体模型采用分层装配逻辑构建，首先完成各级传动齿轮的参数化建模，根据传动比要求匹配不同模数、齿数的圆柱齿轮，对轮齿部分做了精确的齿廓曲线拟合，还原渐开线齿形的真实啮合形态，保证齿轮副的啮合间隙、接触位置符合实际传动要求。其次完成传动轴与支撑轴承的建模装配，每根传动轴根据承载扭矩匹配对应轴径，轴肩定位尺寸与轴承内圈、齿轮安装位的配合公差做了对应设计，轴承采用标准深沟球轴承模型，还原轴承内外圈、滚动体、保持架的完整结构，清晰展示轴系的旋转支撑逻辑。箱体部分采用剖分式长方体结构设计，建模时预留了轴承安装孔、轴系穿装孔、箱体连接螺栓孔位，箱体内腔轮廓根据齿轮回转半径做了避让设计，既保证齿轮运转时不会与箱体内壁发生干涉，又尽可能压缩箱体整体体积，提升结构紧凑性。模型完成整体装配后做了全局干涉检查，对齿轮啮合间隙、轴系轴向窜动间隙、箱体与传动件的安全间隙都做了校验，确保各部件装配关系合理，符合实际加工装配的工艺要求。渲染阶段对不同部件赋予了差异化材质，齿轮与传动轴采用金属钢材质，添加了细腻的金属磨砂质感与边缘倒角反光效果，箱体采用铸铁哑光材质，轴承保持架与铜套采用黄铜材质，通过材质区分清晰展现不同部件的功能属性，同时对装配体做了半透明剖切展示效果，可直观观察内部多级齿轮的串联传动路径，清晰呈现动力从输入轴进入后，经过多组齿轮逐级减速增扭，最终从输出轴传出的完整传动逻辑，整体模型结构完整，装配关系清晰，可用于传动结构原理演示、机械设计教学参考、同类型齿轮箱的结构优化参考。
