带定量给料机构的锥斗式计量料斗

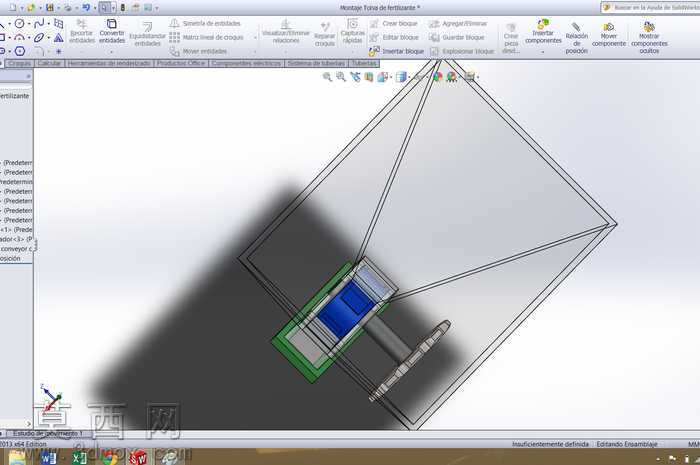

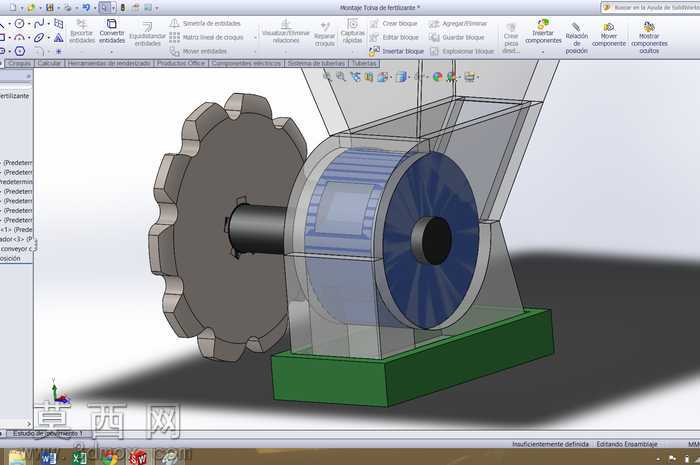

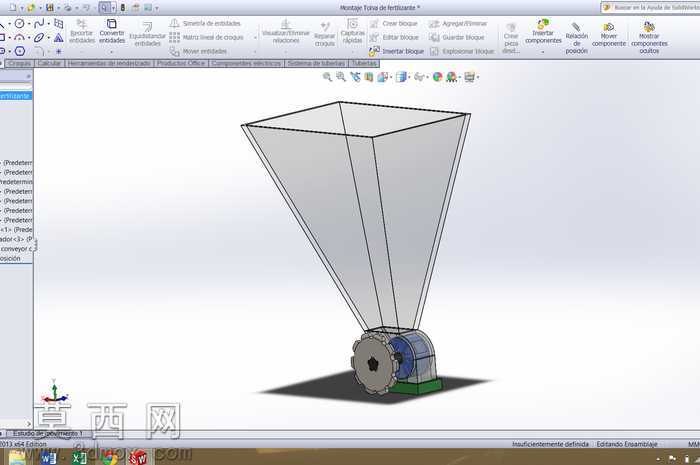

本模型为容积式计量给料用的锥斗结构，采用三维参数化建模方式完成整体设计，建模过程中先完成上部方形进料口的基准草图绘制，通过放样特征生成上宽下窄的四棱锥储料斗主体，放样路径严格匹配物料自然安息角参数，避免物料在斗壁出现粘附架桥的问题，斗壁采用薄壁结构设计，在保证结构刚度的前提下降低整体自重。下部衔接的定量给料机构采用星轮式转子结构，建模时先绘制转子的星形叶片截面，通过拉伸凸台生成转子基体，再对叶片边缘做圆角过渡处理，减少物料卡滞的风险，转子外部配套的壳体采用同轴心配合与储料斗下出口精准对接，壳体侧部设置的端盖、密封结构以及底部的安装支座均通过装配约束完成定位，各部件间的配合间隙符合实际加工装配的公差要求。渲染阶段对储料斗主体赋予半透明磨砂材质，可直观展示内部物料的容纳空间与下料路径，转子部件根据不同零件的功能区分材质，传动部分赋予金属哑光材质，密封件赋予橡胶材质，安装底座赋予工程塑料材质，通过环境光影调整突出各部件的结构层次与装配关系。设计思路围绕定量给料的稳定性展开，上部锥斗的大容积设计可减少补料频次，下部星轮转子的每转排量固定，通过控制转子转速即可精准调节给料量，整体结构紧凑无冗余部件，安装支座的预留孔位可适配不同的生产线安装需求，模型完整还原了计量料斗从储料、定量到出料的全流程结构，各运动部件的干涉检查均已完成，可直接用于结构验证、方案展示以及后续的工程图导出工作，能够为粉体、颗粒类物料的定量给料设备设计提供直观的结构参考。
