铣床设备支撑底架结构设计

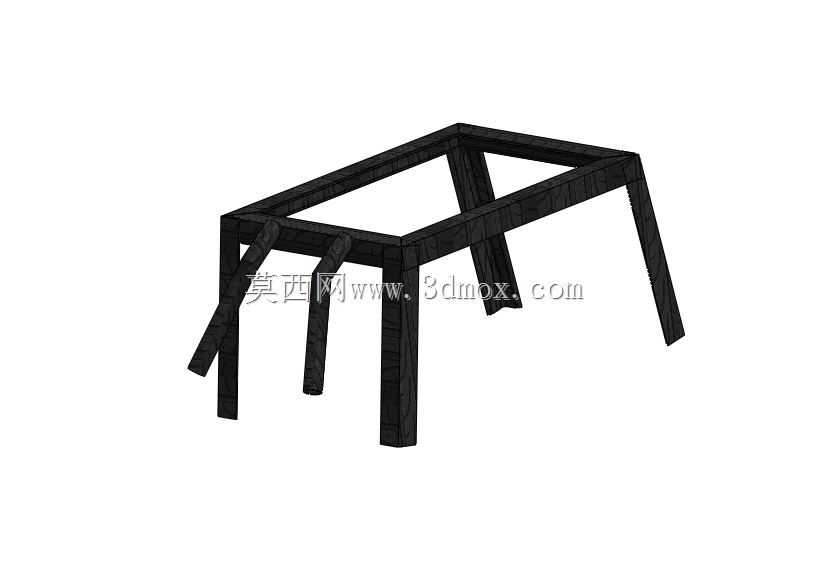

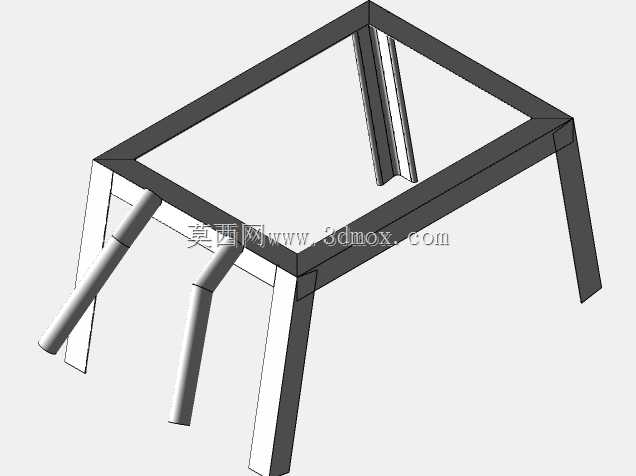

　　在金属切削加工车间的设备布局中，铣床底架是承载整台铣床主机、工作台及加工载荷的核心基础构件，其结构合理性直接决定设备运行时的刚性、振动抑制能力与长期加工精度保持性。这款底架采用方管型材拼焊成型的框架式结构，整体为矩形承载平面搭配外伸式支腿的布局，区别于传统整体铸铁底座的厚重设计，在保证承载能力的前提下大幅降低了构件自重，同时兼顾了加工制造的便捷性与现场安装的调整空间。从实际应用场景来看，这类底架多用于中小型立式铣床、台式铣床的配套支撑，也可作为小型专用铣削设备、钻孔攻丝组合机床的通用安装基座，适配车间内固定工位的设备布置，也能满足小批量生产场景下设备移位、重新布局的需求，支腿外伸的设计能够在设备安装时提供更大的支撑跨距，

　　有效降低设备运行时的倾覆风险，即使在进行大切削量铣削、断续切削等冲击载荷较大的加工工序时，也能保证整体结构的稳定性。设计过程中首先围绕承载边界展开计算，底架上部的矩形框架需要匹配铣床主机的安装孔位，框架内部的横纵加强筋布局完全对应主机底部的载荷传递路径，将主轴切削时产生的垂直载荷、水平切削分力均匀传递到四根支腿上，避免局部应力集中导致的框架变形。支腿采用向外倾斜的布置方式，而非垂直于地面的直腿设计，这种结构能够在不增加底架整体外形尺寸的前提下，扩大底部支撑的接触范围，提升抗扭刚度，当设备承受侧向切削力时，倾斜支腿能够将部分水平载荷转化为构件的轴向压应力，充分发挥型材的抗压性能，减少结构的弯曲变形量。从安装边界来看，

　　底架上部框架的平面度需要在焊接后通过时效处理再进行机加工找平，保证与铣床主机连接面的贴合度，避免安装后出现主机倾斜、导轨直线度超差的问题；支腿底部预留了地脚调节螺栓的安装位置，可适配车间地面不平整的安装条件，通过调节支腿高度实现设备整体水平度的校准，部分工况下还可在支腿底部加装减震垫铁，进一步隔绝切削振动向地面的传递，同时避免外部振动通过地面传导至铣床影响加工表面质量。结构细节上，框架的型材连接处采用满焊工艺，焊接位置预留了焊后加工余量，避免焊接变形导致的框架尺寸超差，支腿与主框架的连接位置增加了三角加强筋，强化节点位置的连接强度，应对长期交变载荷下的焊缝疲劳问题。不同于铸造底座需要开模、生产周期长的特点，

　　这种型材拼焊的底架可根据不同型号铣床的安装尺寸灵活调整框架长宽、支腿高度，适配定制化设备的快速交付需求，在设备维护时也可单独对变形、损坏的支腿或框架段进行更换，降低后期运维成本。实际使用中，这类底架的承载冗余量通常按照设备额定重量的1.5倍进行设计，能够覆盖加工时工件重量、切削冲击力的叠加载荷，框架内部的中空空间还可预留切削液收集管路、电气布线的走线空间，优化设备整体的管线布局，避免管线外露造成的生产安全隐患。
